Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.
Устройството за регенериране на електрическа енергия Dufew е система за активно възстановяване на енергията за приложения с променлива честота с честа или продължителна регенеративна работа. Той преобразува регенеративната постоянна енергия от VFD DC шината в променливотоково захранване, синхронизирано с електрическата мрежа, позволявайки възстановената енергия да бъде върната към електрическото захранване, вместо да се разсейва през спирачен резистор. Системата използва базирано на IGBT PWM управление и проследяване на синусоидален ток, с отчетена ефективност на регенерация от над 97% и текущо THD под 5% при определени работни условия.
По време на нормална работа VFD доставя електрическа енергия към двигателя. Когато двигателят се забави, товар с висока инерция се забави или окачен товар се движи надолу, механичната енергия може да тече обратно през двигателя и VFD към DC шината.
Тази регенеративна енергия увеличава напрежението на DC-bus.
Има два често срещани начина за справяне с тази енергия:
- Динамично спиране: прехвърля енергията към спирачен резистор, където се разсейва като топлина.
- Активна регенерация: преобразува DC енергията в синхронизирана AC мощност и я връща към електрическото захранване.
Основният енергиен път е:
Мотор → VFD → DC шина → Регенериращо устройство → AC мрежа
Тази конфигурация е предназначена за приложения, при които регенеративната енергия възниква често или за относително дълги периоди и където възстановяването на енергията е технически или икономически за предпочитане пред разсейването й като топлина.
Системата работи от страна на DC на VFD и използва активен инвертор за прехвърляне на регенеративна енергия обратно към AC захранването.
По време на регенеративна операция:
Механична енергия → Мотор → VFD DC шина → IGBT PWM инвертор → AC мрежа
Процесът може да се обобщи по следния начин:
1. Моторът влиза в регенеративно състояние по време на забавяне или основен ремонт.
2. Регенерираната електрическа енергия се връща обратно към VFD DC шината.
3. Напрежението на DC-шината се повишава с натрупването на регенеративна енергия.
4. Активният инвертор открива работното състояние и започва преобразуване на енергия.
5. Превключването на IGBT преобразува постоянната енергия в контролиран променлив ток.
6. Изходът е синхронизиран с електроснабдяването за пренос на енергия от страната на мрежата.
7. Възстановената енергия се връща в електрическата система, вместо да се разсейва основно чрез спирачен резистор.

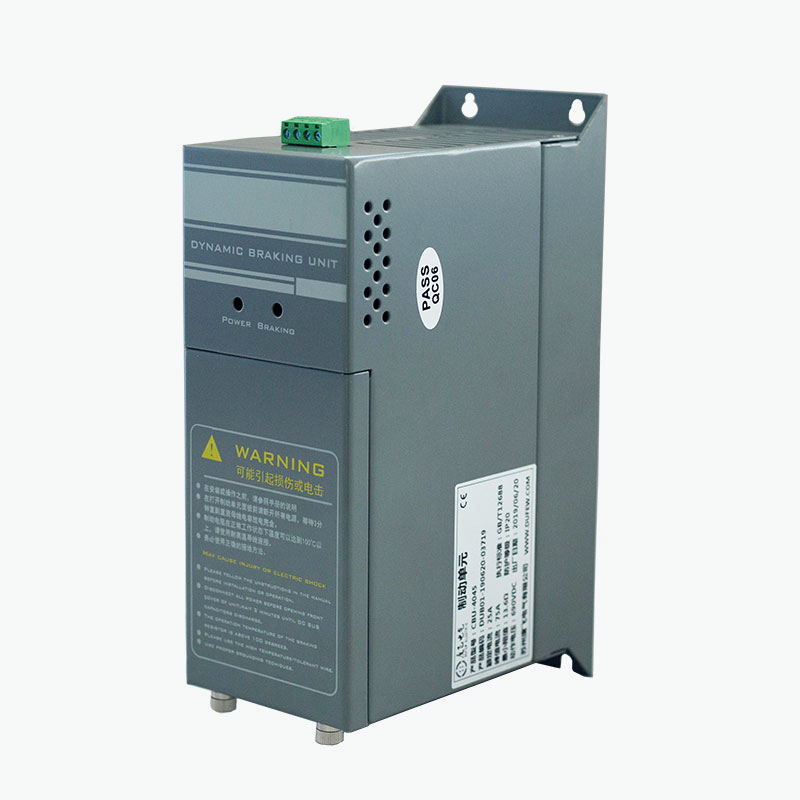

За разлика от конвенционалния спирачен чопър, устройството не използва резистор като основен път за разсейване на енергия.
Подходящото решение зависи от действителната регенеративна енергия и работен цикъл.
| Сравнение | Активна регенерация на енергия | Спирачен модул + резистор |
|---|---|---|
| Боравене с енергия | Връща регенерираната енергия към AC захранването | Преобразува регенерираната енергия в топлина |
| Основно приложение | Честа или продължителна регенерация | Кратко или периодично спиране |
| Необходим е резистор | Не се използва като първичен енергиен път | Задължително |
| Топлина, генерирана при спиране | По-ниско топлинно натоварване, свързано с резистора | Регенеративната енергия се разсейва като топлина |
| Използване на енергия | Възстановен за използване от електрическата система | Не е възстановено |
| Системна конфигурация | Активен инвертор и свързване към мрежата | Спирачен модул и резистор |
| Ключов фактор за избор | Регенеративна мощност и работен профил | Спирачна мощност, съпротивление и работен цикъл |
| Типично съображение | Възстановяване на енергията и намаляване на спирачната топлина | По-лесно динамично спиране за периодични събития |
Нито едно от двете решения не е подходящо за всяко приложение. За кратки и редки случаи на спиране може да е достатъчна базирана на резистор спирачна система. Приложенията с честа или продължителна регенерация изискват оценка на възстановимата енергия, регенеративната мощност и работния цикъл.
Устройството преобразува регенеративната постоянна енергия от VFD DC шината в променливотоково захранване и връща възстановената енергия към електрическото захранване, вместо да я разсейва през спирачен резистор.
Системата прехвърля възстановената енергия към променливотоковото захранване в съответствие с напрежението, честотата и фазовите условия на мрежата, осигурявайки контролиран път за регенеративна мощност.
Устройството реагира на промените в напрежението на DC-bus по време на регенеративна работа и контролира процеса на възстановяване на енергията в съответствие с конфигурираните работни условия.
Тъй като регенеративната енергия се възстановява, а не основно се разсейва чрез спирачен резистор, системата може да намали топлината, генерирана от базирано на резистор спиране в приложения с честа или продължителна регенерация.
Множество модули могат да бъдат конфигурирани паралелно, когато е необходим допълнителен капацитет за регенерация и избраните модели поддържат паралелна работа.
Системата осигурява защита и мониторинг на неизправности при необичайни електрически и топлинни условия, като приложимите функции се определят от избрания модел.
Етапът за преобразуване на мощността използва IGBT превключващи устройства и PWM контрол за преобразуване на регенеративна постоянна енергия в контролиран променлив ток за възстановяване на енергията от страната на мрежата.
Инверторът използва проследяване на синусоидален ток, за да регулира тока на обратната връзка. Предоставената продуктова спецификация показва текущо THD под 5% при определени условия на работа.
Системата следи VFD DC шината и реагира на промени в напрежението, свързани с регенеративна работа. Действителният работен праг зависи от системното напрежение и избраната конфигурация.
Инверторът използва захранването с променлив ток като своя референтна стойност за напрежението, честотата и фазовите условия. Системата поддържа и автоматична идентификация на последователността на фазите според конфигурацията на продукта.
Интегриран реактор и филтриращи компоненти спомагат за управлението на превключващия ток на инвертора и намаляват високочестотните смущения по време на преобразуване на енергия.
За приложения, изискващи по-висок капацитет за регенериране, поддържаните модули могат да работят паралелно с координирано управление. Предоставената информация за продукта определя реакция на синхронизиране от ≤1 ms за приложими паралелни конфигурации.
Функциите за защита могат да включват пренапрежение на DC-шината, свръхток от страната на променлив ток, късо съединение, прекомерна температура, ниско напрежение в мрежата и повреди, свързани с фазата. Точните защитни функции трябва да бъдат потвърдени спрямо техническата документация на избрания модел.
| Приложение | Регенеративно състояние | Защо може да се обмисли оползотворяване на енергия |
|---|---|---|
| Асансьори | Повтарящо се ускорение, забавяне и движение на товара | Честа регенерация през работните цикли |
| Подемници и кранове | Спускане на висящи товари | Потенциалната енергия се връща към DC шината |
| Минни подемници | Многократно повдигане и спускане | Възможна е продължителна регенеративна операция |
| Центрофуги | Високоинерционно забавяне | При спиране се освобождава ротационна енергия |
| Тестови стендове | Повтарящо се ускорение/забавяне на двигателя | Регенеративната операция може да се извършва често |
| Машинни инструменти | Бързо забавяне на шпиндела | Кратките спирачни цикли могат да генерират регенерация |
| Текстилни машини | Повтарящи се промени на скоростта | Регенеративни събития могат да се появят през целия цикъл |
| Оборудване за нефтени находища | Повтарящо се механично движение | Работните цикли могат да доведат до повтаряща се регенерация |
| Други товари при основен ремонт | Товарът задвижва двигателя през част от цикъла | Непрекъснато или повтарящо се връщане на енергия към DC шината |
Забележка: Пригодността на приложението трябва да се оценява от действителната регенеративна мощност и работен цикъл, а не само от номиналната мощност на двигателя.
Една система за активна регенерация може да си струва да се оцени, когато:
- Регенеративната операция се извършва често.
- Товарът остава в състояние за основен ремонт за продължителни периоди.
- Товар с голяма инерция се ускорява и забавя многократно.
- Конвенционален спирачен резистор би генерирал значителна топлина.
- Инсталацията има ограничен капацитет на разсейване на топлината.
- Възстановената енергия е значителна спрямо оперативните изисквания на системата.
- Енергийното възстановяване е част от целите на проекта за управление на енергията.
За случайно краткотрайно спиране, конвенционален спирачен модул и резистор могат да осигурят по-опростена конфигурация.
Следващата информация представлява наличните в момента данни за продукта. Крайните стойности трябва да бъдат потвърдени спрямо избрания модел и спецификацията на проекта.
| Параметър | Спецификация / Основа за избор |
|---|---|
| Метод на преобразуване | IGBT-базиран PWM активен инвертор |
| Мрежова връзка | AC захранване |
| Системно напрежение | Предлага се според избраната конфигурация |
| Преобразуване на енергия | Регенеративна постоянна енергия към синхронизирано променливотоково захранване |
| Ефективност на регенерация | >97% при определени условия на работа |
| Текущ THD | <5% при определени условия на работа |
| Синхронизация на мрежата | Проследяване на напрежение, честота и фаза |
| Фазова последователност | Автоматична идентификация според конфигурацията |
| Филтриране | Интегриран реактор и филтриране на шума |
| Охлаждане | Според избрания модел |
| защита | Пренапрежение, свръхток, късо съединение, свръхтемпература и приложима защита на мрежата |
| Паралелна работа | Предлага се според конфигурацията на системата |
| Монтаж | VFD шкаф или предназначена електрическа кутия |
| Приложим стандарт | GB/T 12668, където е приложимо |
Забележка: Наличната техническа информация за този продукт не предоставя пълна таблица с номинална мощност, специфична за модела. Капацитетът на регенерация, номиналният ток, мрежовото напрежение, изискванията за охлаждане и други електрически параметри трябва да бъдат потвърдени от приложимия лист с данни за продукта преди избора.
| Параметър | Какво да предоставим | Защо има значение |
|---|---|---|
| VFD модел | Производител и пълен номер на модела | Потвърждава конфигурацията на DC-bus и електрическата съвместимост |
| Системно напрежение | 220 V / 380 V / 690 V или приложимо напрежение | Определя необходимата електрическа конфигурация |
| Мощност на двигателя | Номинална мощност на двигателя | Осигурява начална справка за оразмеряване на системата |
| Регенеративна сила | Пикова и/или непрекъсната регенеративна мощност | Определя необходимия капацитет за възстановяване |
| Тип натоварване | Подемни, високоинерционни, ремонтни, тестови стендове и др. | Определя модела на генериране на енергия |
| Време на забавяне | Необходимо време за спиране | Помага за определяне на пиковата регенеративна мощност |
| Честота на регенерация | Събития на час, цикъл или смяна | Определя експлоатационните и топлинните изисквания |
| Продължителност на регенерацията | Продължителност на всяко регенеративно събитие | Важно за оразмеряване при продължително натоварване |
| DC-Bus напрежение | Нормално и максимално работно напрежение | Потвърждава съвместимостта с етапа на преобразуване |
| Условия на мрежата | Конфигурация на напрежение, честота и фаза | Изисква се за синхронизация от страната на мрежата |
| Съществуваща спирачна система | Информация за спирачен модул/резистор | Помага да се определи дали съществуваща спирачна верига може да бъде заменена или интегрирана |
| Условия за монтаж | Пространство на шкафа, охлаждане и околна температура | Определя монтажните и топлинните изисквания |
| Паралелно изискване | Необходим капацитет за регенерация | Определя дали са необходими множество единици |
Устройството за регенерация е свързано между VFD DC шината и веригата за регенерация на променливотоковия ток от страната на мрежата съгласно електрическата схема на производителя.
Преди монтаж:
1. Уверете се, че напрежението на VFD DC-bus е в определения работен диапазон.
2. Уверете се, че напрежението и честотата на променливотоковата мрежа са съвместими с устройството за регенериране.
3. Проверете необходимата регенерационна мощност и работен цикъл.
4. Осигурете подходяща вентилация на шкафа и свободно пространство около компонентите, генериращи топлина.
5. Използвайте подходящо номинални кабели, защитни устройства и клеми.
6. Проверете заземяването и защитните връзки.
7. Потвърдете изискванията за свързване от страна на мрежата и последователност на фазите.
8. Пълна електрическа проверка, преди да включите системата.
За проекти за преоборудване съществуващият модел на VFD, конфигурацията на DC-bus и спирачната система трябва да бъдат прегледани, преди да изберете регенериращо устройство.
Dufew Electric произвежда компоненти за силова електроника за промишлено задвижване и приложения за управление на мощността, като процедурите за производство и инспекция покриват ключови електрически, функционални и свързани с безопасността изисквания.
За единица за регенериране на енергия приложимите процедури могат да включват инспекция на IGBT и захранващи компоненти, инспекция на сглобяване на печатни платки, инспекция на електрическо свързване, тестване на изолация, функционално тестване, проверка на функцията за защита, проверка на контрол на температурата, тестване на работата от страната на мрежата и инспекция на крайния продукт.
Могат да бъдат предоставени специфични за модела тестови записи и технически документи в съответствие с изискванията на проекта, поддържаща оценка на продукта, системна интеграция и проверка на качеството.
Предоставената информация за продукта показва съответствие с GB/T 12668, където е приложимо.
Dufew Electric поддържа и свързана с ISO и CE документация за качество и съответствие на продукта. Приложимите сертификати и документи за съответствие трябва да бъдат потвърдени в съответствие с конкретния модел на продукта, конфигурация и пазар на местоназначение.
Той преобразува регенеративната енергия от VFD DC шина в AC мощност, която може да бъде върната към електрическата мрежа. Разглежда се главно за приложения с честа, висока мощност или продължителна регенеративна работа.
Динамичното спиране изпраща регенеративна енергия към резистор, където се преобразува в топлина. Регенерацията на енергия преобразува DC енергията в синхронизирана AC мощност и я връща в електрическата система.
В правилно проектирана регенерираща система регенериращият блок може да замени базирания на резистор път на разсейване на енергия. Въпреки това съществуващият VFD, конфигурацията на DC-bus, системата за защита и работата на приложението трябва да бъдат проверени преди извършване на промяната.
Не автоматично. Съвместимостта зависи от напрежението на DC-шината на VFD, конфигурацията на мощността, електрическия интерфейс, характеристиките на натоварването и изискванията на регенериращия модул към мрежата. Конкретният модел VFD трябва да бъде предоставен за избор.
Паралелната работа може да се използва, когато е необходим допълнителен капацитет за регенериране, при условие че избраните модели поддържат паралелна работа и DC-bus, AC-страничната връзка, синхронизацията и топлинните условия са проектирани правилно.
Може да намали топлината, генерирана от регенеративното спиране, тъй като възстановената енергия се прехвърля обратно към електрическата система, вместо да се разсейва изцяло през резистор. Самото устройство за регенерация все още произвежда електрически загуби и загуби при превключване и следователно изисква подходящо охлаждане.
Ключовата информация включва системно напрежение, VFD модел, мощност на двигателя, тип натоварване, регенеративна мощност, време на забавяне, честота на регенериране, продължителност на регенериране, напрежение на DC-bus и условия на монтаж.
Предоставената спецификация на продукта посочва ефективност на регенериране от 97% или по-висока. Действителната ефективност зависи от работната точка, натоварването, нивото на мощност и конфигурацията на системата, така че приложимите условия на изпитване трябва да бъдат потвърдени от специфичната за модела техническа документация.
За техническа оценка предоставете:
VFD модел · Системно напрежение · Мощност на двигателя · Тип товар · Регенеративна мощност · Време на забавяне · Честота на регенериране · Продължителност на регенериране · DC-bus напрежение · Условия на мрежата · Инсталационна среда
След това Dufew Electric може да определи дали системата за регенериране на енергия е подходяща и да идентифицира необходимата конфигурация.
