Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.

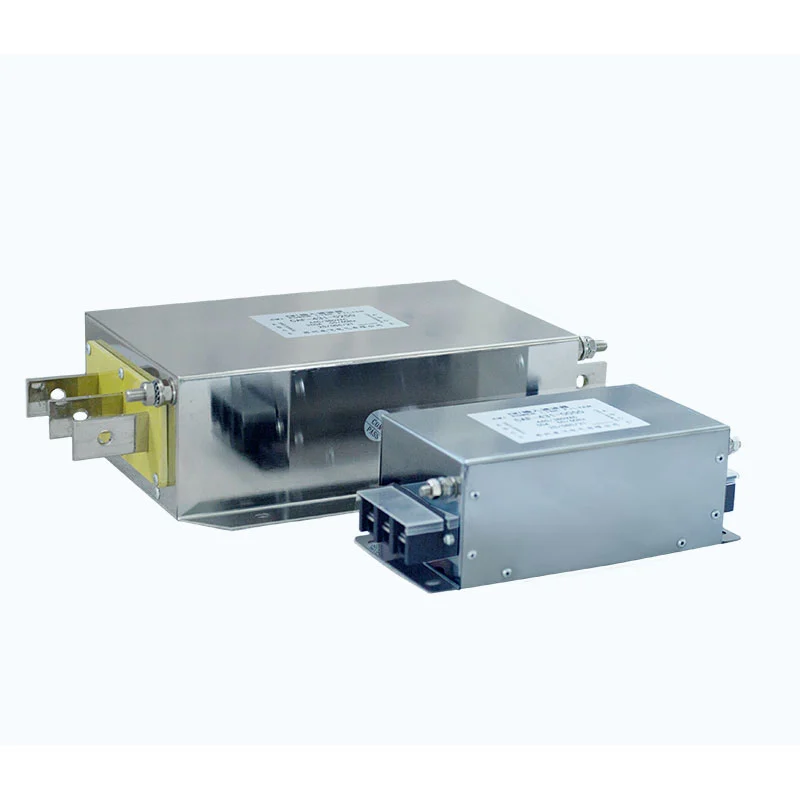

Филтър за захранване е инсталиран между входящия източник на захранване и входа на захранването на оборудването. Основната му цел е да контролира електромагнитните смущения (EMI), предавани през електропровода.
Силово електронно оборудване като инвертори, серво задвижвания и превключващи захранвания може да генерира високочестотен шум по време на превключване. Външното електрическо оборудване и електрическата мрежа също могат да внесат нежелани високочестотни смущения в същата захранваща линия.
Филтърът осигурява импеданс на тези нежелани високочестотни компоненти, като същевременно позволява нормалното захранване да премине.
Предназначен е да работи и в двете посоки:
- Намаляване на високочестотните смущения, генерирани от оборудването и провеждани към електрическата мрежа
- Намалете външните радиочестоти и електрически смущения, влизащи в оборудването през захранващата линия
- Потискане на смущенията в общ и диференциален режим
- Намалете възможността от смущения между съседни електронни устройства
Следователно филтърът се използва като част от EMI/EMC контрола на оборудването и системата за потискане на смущенията в захранващата линия.
Филтърът използва комбинация от дросели с общ режим, X кондензатори, Y кондензатори и резистивни компоненти, за да образува нискочестотна филтрираща мрежа.
Дроселът с общ режим има висок импеданс към високочестотен шум с общ режим, като същевременно позволява преминаването на нормалния захранващ ток.
Кондензаторът X е свързан през захранващите проводници и осигурява път за високочестотен шум в диференциален режим.
Y кондензаторите осигуряват контролиран път между захранващите проводници и земята или еталонното шаси за подходящи смущения в общ режим.
В зависимост от конфигурацията на веригата, резистивните компоненти могат да се използват за разреждане на кондензатора и за затихване на веригата.
The combined circuit provides suppression of common-mode and differential-mode interference over the specified frequency range.
Филтърът може да използва едностепенна или двустепенна структура.
Едностепенното филтриране е подходящо за приложения, при които нивото на смущения може да се контролира с една филтрираща секция и мястото за инсталиране е ограничено.
Двустепенното филтриране осигурява допълнително затихване, когато оборудването работи в по-взискателна електромагнитна среда.
Подходящата конфигурация трябва да се определи според оборудването, характеристиките на смущенията, необходимото затихване и условията на инсталиране.
Следните спецификации се отнасят за съответната конфигурация на продукта. Различните серии филтри Dufew Electric може да имат различни диапазони на напрежение и ток.
| Параметър | Спецификация |
|---|---|
| Номинално напрежение | 250VAC за определената монофазна конфигурация |
| Номинален ток | 1A-60A за определената монофазна конфигурация |
| Работна честота | 50Hz / 60Hz / до 500Hz, в зависимост от конфигурацията |
| Диапазон на филтриране | 5 kHz - 30 MHz |
| Диелектрична якост, линия до линия | 1500VDC / 60s |
| Диелектрична якост, линия към земя | 2250VDC / 60s* |
| Изолационно съпротивление | >100MΩ при 1000VDC |
| Възможност за претоварване | 1,4 × номинален ток за 1 минута, с най-малко 15 минути между събитията на претоварване |
| Степен на защита | IP00 / IP20 |
| Клас на изолация | T40 / F (155°C) |
| Степен на забавяне на горенето | UL94V-2 |
| Продуктов стандарт | GB/T 15287/8 |
* Предоставената техническа информация също така изброява 2500 VDC / 60 s за диелектрична якост линия-земя. Приложимата стойност трябва да бъде потвърдена от окончателната спецификация за избрания модел.
Типично обозначение на модела е: CAF-4 3 1-0010
| Код | Описание |
|---|---|
| CAF | Серия филтри Dufew Electric |
| 4 | Клас на напрежение; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | Фазова конфигурация; 3 = трифазен, 1 = монофазен |
| 1 | Категория на филтъра; 1 = входен филтър, 2 = изходен филтър |
| 0010 | Номинален ток; 0010 = 10A |
Обозначението на модела трябва да се сравни с приложимата спецификация на продукта и табелата с данни преди поръчка.
Филтърната верига адресира високочестотни смущения както в общ, така и в диференциален режим, което позволява да се използва там, където могат да присъстват различни видове проведени EMI.
Филтърът може да намали смущенията, генерирани от свързаното оборудване и отвеждани към захранващата мрежа, като същевременно ограничава външните високочестотни смущения, навлизащи през захранващата връзка.
Посоченият обхват на филтриране обхваща високочестотни смущения, свързани с комутационна силова електроника и друго електронно оборудване.
Филтриращата структура може да бъде избрана според нивото на смущения и изискванията за инсталиране.
Интегрираната конструкция е подходяща за монтаж в контролни шкафове и електрически кутии, където пространството за монтаж е ограничено.
Филтърът е предназначен за еднофазно захранващо електронно оборудване, където трябва да се контролират електромагнитните помехи. Може да се използва в еднофазни инвертори, серво задвижвания, импулсни захранвания, контролери, машини за бродиране, машини за гравиране, промишлено контролно оборудване и друго електронно оборудване, инсталирано в чувствителни към EMI среди.
The filter can also be used in electrical installations where multiple electronic devices operate on the same power network and conducted interference may affect equipment operation or system performance.
Филтърът може да е подходящ, когато оборудването изпитва симптоми, свързани със смущения, като например:
- Неочаквани изключвания
- Фалшиво задействане или необичайна работа
- Комуникационни или контролни смущения
- Прекален електрически шум
- Смущения в електропровода между съседно оборудване
Тези симптоми могат да имат множество причини. Преди да изберете филтър, трябва да идентифицирате действителния източник на проблема. Филтърът не замества коригиращите мерки за претоварване, неправилно заземяване, повреда на изолацията, неизправности в оборудването или други основни електрически проблеми.
Изборът на филтър трябва да вземе предвид захранващото напрежение на оборудването, номиналния ток, работната честота, еднофазната конфигурация, необходимата филтрираща производителност, размерите на монтажа, метода на заземяване, температурата на околната среда и нивото на защита.
За определената еднофазна конфигурация препоръчителната стойност на филтъра е приблизително 1,2–1,5 пъти номиналния ток на оборудването. Окончателният избор също трябва да вземе предвид действителния ток на натоварване, условията на претоварване, работната температура и спецификациите на производителя.
За избор на модел клиентите могат да предоставят модела на оборудването, захранващото напрежение, номиналния ток, работната честота, електрическата схема, инсталационните размери, симптомите на смущения и работната среда.
Правилната инсталация е особено важна за потискането на високочестотните електромагнитни смущения.
Проверете напрежението и тока на оборудването преди монтажа. Избраният филтър трябва да е съвместим със захранването на оборудването и работния ток.
Проверете корпуса, клемите, точките за монтаж, идентификационния етикет и маркировките на кабелите. Не инсталирайте повреден модул.
Инсталирайте филтъра възможно най-близо до захранващия вход на защитеното оборудване. За инсталации в шкаф филтърът може да се монтира върху подходяща метална монтажна повърхност в съответствие с изискванията за монтаж.
Свържете филтъра между входящото захранване и входа на оборудването съгласно приложимата електрическа схема. Следвайте маркираните входни и изходни клеми, където е указана определена посока на свързване.
Заземителната клема трябва да бъде надеждно свързана.
Не свързвайте заедно входните и изходните кабели на филтъра.
Високочестотните смущения могат да се свържат между тясно насочени входни и изходни проводници и да заобиколят филтриращата верига. Поради това окабеляването от страната на входа и страната на товара трябва да се прокарва отделно и да се държи на разстояние, доколкото е възможно.
Заземителният проводник трябва да е къс и с достатъчно нисък импеданс за инсталацията.
След проверка на окабеляването и заземяването:
1. Потвърдете всички клемни връзки.
2. Проверете разделянето на входно/изходния кабел.
3. Заредете оборудването.
4. Наблюдавайте работния статус и алармените условия.
5. Проверете дали първоначалната интерференция е намалена.
За компактно еднофазно оборудване интегрираният филтър може да намали броя на компонентите, необходими за инсталиране.
| Сравнение | Интегриран еднофазен филтър | Отделни филтърни модули |
|---|---|---|
| Структура | Един интегриран монтаж | Множество независими възли |
| Монтаж | Една точка за монтаж на филтър | Отделни модули и точки за монтаж |
| Окабеляване | Специални входни и изходни клеми за филтър | Допълнително взаимно свързване и маршрутизиране |
| Пространство на шкафа | Подходящ за компактни разпределителни шкафове | Изисква място за всяка единица |
| Управление на компоненти | Сглобяване на един продукт | Отделни компоненти и аксесоари |
Действителната EMI производителност зависи от веригата на филтъра, електрическите условия, заземяването, маршрутизирането на кабела и качеството на монтажа. Самата интегрирана структура не трябва да се третира като гаранция за превъзходно затихване на електромагнитните помехи без специфични за приложението тестови данни.
Dufew Electric произвежда компоненти за силова електроника, включително резистори, спирачни системи, реактори, филтри, трансформатори и персонализирани електрически компоненти.
За захранващи филтри производството и проверката могат да включват:
Проверка на компоненти → Филтърен монтаж → Електрически тестове → Окончателна проверка → Опаковка
В зависимост от конфигурацията на продукта проверката може да включва:
- Проверка на спецификацията на компонента
- Проверка на клеми и връзки
- Изпитване на устойчивост на изолация
- Изпитване на диелектрична якост
- Тестване на електрически характеристики
- Проверка на размерите
- Крайна проверка на продукта
Приложимите технически записи и тестова документация могат да бъдат предоставени според изискванията на продукта и проекта.
Dufew Electric притежава ISO и CE сертификати, подкрепящи нейните дейности по управление на качеството и съответствие на продуктите.
Приложимите сертификати и технически документи трябва да бъдат потвърдени според избрания модел, конфигурацията на продукта и предвидения пазар.
Международните поръчки могат да бъдат подредени според количеството на продукта, размерите, дестинацията и изискванията за доставка.
Морски транспорт, въздушен транспорт, експресна доставка или номиниран от клиента спедитор могат да се използват според случая. Опаковката се избира според структурата на продукта и условията на транспортиране.
Инсталира се на входа на захранването на електронното оборудване за потискане на електромагнитни смущения, преминаващи през електропровода. Типичните приложения включват еднофазни инвертори, серво задвижвания, импулсни захранвания и контролери.
Филтърът е проектиран да се справя с високочестотни смущения както в общ, така и в диференциален режим. Посоченият диапазон на филтриране е 5 kHz-30 MHz за приложимата конфигурация.
Той трябва да се инсталира възможно най-близо до входната мощност на защитеното оборудване. Кабелите от страната на входа и страната на изхода трябва да бъдат разделени, за да се намали електромагнитното свързване, което може да заобиколи филтъра.
да Предназначен е за приложения, включително еднофазни инвертори, серво задвижвания, импулсни захранвания, контролери и подобно електронно оборудване, при условие че електрическите номинални стойности са съвместими.
Изборът трябва да вземе предвид номиналния и действителния работен ток на оборудването, захранващото напрежение, работните условия и спецификацията на филтъра. Предоставеното ръководство за избор препоръчва приблизително 1,2--1,5 пъти номиналния ток на оборудването.
Може да помогне, когато тези симптоми са причинени или влошени от електромагнитни смущения или смущения в електропровода. Ако повредата е резултат от претоварване, неправилно заземяване, проблеми с изолацията или вътрешна повреда на оборудването, основната причина трябва да се разгледа отделно.
Електрическите характеристики, филтърната структура, инсталационните размери и други спецификации могат да бъдат оценени според оборудването и изискванията за приложение.
да Над 1000 m намаленото разсейване на топлина може да изисква намаляване на тока. Предоставената техническа информация посочва максимална надморска височина от 2000 m и препоръчва 15% намаляване на тока над 1000 m. Крайното изискване трябва да бъде потвърдено за избрания модел.
Dufew Electric доставя филтри за захранване за монофазни инвертори, серво задвижвания, импулсни захранвания, контролери и друго захранващо електронно оборудване. Филтрите използват компоненти за филтриране в общ и диференциален режим, за да намалят електромагнитните помехи, проведени през захранващата връзка.
За избор на продукт, предоставете напрежението на оборудването, номиналния ток, работната честота, условията на инсталиране и наличната информация за смущения за преглед на конфигурацията.
