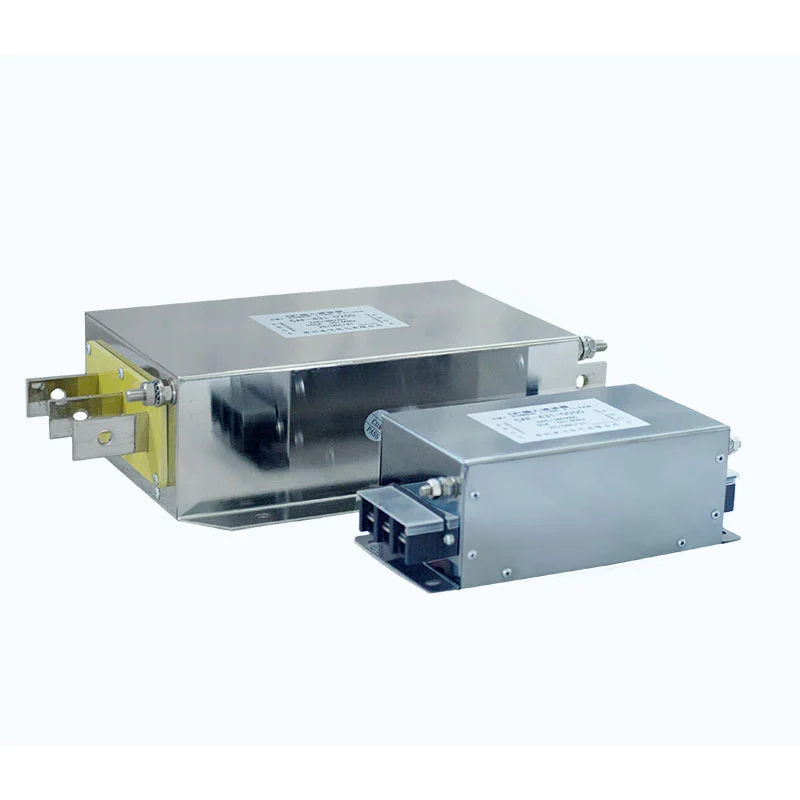

Пасивен филтър

Dufew Electric Passive Filter е проектиран за промишлени енергийни системи, засегнати от хармонични токове от VFD, преобразуватели, токоизправители и други нелинейни товари. Чрез комбиниране на филтърни реактори, кондензатори и неиндуктивни затихващи резистори в настроена LC верига, той осигурява път с нисък импеданс за избрани хармонични честоти и помага за намаляване на циркулацията на хармоничен ток в електрическата мрежа.

Нелинейните натоварвания, генерирани по време на AC-DC преобразуване и захранващо електронно превключване, могат да допринесат за прегряване на трансформатора, увеличени загуби в кабела, намален фактор на мощността, допълнителен стрес върху електрическото оборудване и нестабилно качество на захранването. В зависимост от условията на системата, конфигурацията на филтриране може да бъде проектирана така, че да адресира характерни хармоници като 5-ти, 7-ми, 11-ти и компоненти от по-висок ред.

Системата помага за намаляване на хармоничното изкривяване на тока, подобряване на фактора на мощността, ограничаване на загубите, свързани с хармоници, и поддържа стабилна електрическа работа. В сравнение със системите за активна хармонична компенсация, пасивното филтриране използва сравнително проста електрическа структура без сложни управляващи вериги, което го прави подходящо за непрекъсната работа в индустриални приложения с предвидими хармонични характеристики.

How the LC Filtering System Works?

Настроена резонансна верига

Реакторът и кондензаторът образуват настроен LC клон, предназначен за специфични хармонични честоти.

Когато хармоничните токове достигнат проектирания честотен диапазон, филтриращият клон осигурява път с по-нисък импеданс от захранващата мрежа, позволявайки хармоничните токове да се абсорбират ефективно.

Този дизайн осигурява:

- Целенасочена хармонична редукция

- По-ниско изкривяване на вълната на тока

- Подобрена електрическа стабилност

- Възможност за непрекъсната промишлена експлоатация

Дизайн на амортизация и защита

Вграденият неиндуктивен резистор контролира резонансните характеристики и подобрява стабилността на веригата.

Амортисьорната структура помага:

- Prevent excessive resonance amplification

- Ограничете необичайния хармоничен ток

- Подобряване на надеждността на кондензатора

- Удължете живота на системата

Ключови предимства

1. Проста пасивна структура

Пасивният дизайн работи без DSP контролери или допълнителни електронни модули за компенсация, което води до ясна електрическа структура с по-малко контролни компоненти, по-ниски изисквания за поддръжка и добра адаптивност към индустриални работни среди.

2. Подобрено качество на захранването

Чрез намаляване на циркулацията на хармоничен ток системата може да помогне за ограничаване на загубите на трансформатора и кабела, да намали повишаването на температурата, да подобри фактора на мощността и да поддържа по-стабилна работа на свързаното електрическо оборудване.

3. Проектиран за промишлени приложения

Dufew прилага инженерни съображения към магнитните компоненти, съвпадението на реактора и кондензатора, топлинните характеристики и електрическата безопасност. Получената конфигурация е подходяща за продължителна работа в промишлени енергийни системи с относително предвидими хармонични характеристики.

Типични приложения

Пасивният филтър Dufew е подходящ за индустриални системи с относително стабилни хармонични характеристики.

Типичните приложения включват производствени предприятия, съоръжения за металургия и химическа обработка, минно оборудване, текстилни машини, линии за производство на хартия, пристанищни машини и системи за леене под налягане, където трябва да се управляват нелинейни натоварвания и хармонични токове.

Възможност за персонализиран дизайн

Различните електрически системи изискват различни параметри на филтриране.

Dufew предоставя инженерна поддръжка въз основа на:

- Хармонични измервателни данни

- Характеристики на натоварването

- Ниво на системно напрежение

- Инсталационна среда

- Изисква се THDi производителност

Налични са персонализирани решения за различни индустриални изисквания за качество на електроенергията.

Ръководство за избор

Изборът на подходящо филтриращо решение изисква оценка на:

Dufew предоставя персонализирани препоръки въз основа на данни от хармонични измервания, системни параметри и изисквания на проекта.

Производствен капацитет и осигуряване на качеството

Dufew Electric е специализирана в производството на промишлена силова електроника, предоставяйки пасивни филтри, реактори, спирачни резистори, трансформатори и персонализирани електрически решения за индустриални приложения. Неговата инженерна работа обхваща хармоничен анализ, съвпадение на електрически параметри и изисквания за качество на захранването, като поддържа проектиране и производство на продукти, специфични за приложението.

Ключовите производствени възможности включват обработка на магнитна сърцевина, прецизна намотка на реактора, съвпадение на кондензатор и резистор, проверка на електрически параметри и тестване на топлинна ефективност. В зависимост от конфигурацията на продукта проверката на качеството може да включва:

- Изпитване на устойчивост на изолация
- Изпитване на диелектрична устойчивост
- Проверка на параметрите на резонанса
- Тестване за повишаване на температурата
- Проверка на електрически параметри
- Окончателна проверка на външния вид

Документацията за качество може да включва ISO сертификат за управление на качеството, доклади за тестване на продукта и записи за проверка на електрическите характеристики в съответствие с изискванията на приложимия продукт и проект.

Dufew Electric поддържа OEM производство, персонализирано електрическо проектиране, инженерно сътрудничество и базирани на проекти решения за качество на електроенергията.

Технически спецификации

Пасивен филтър срещу активен хармоничен филтър

ЧЗВ

Q1: Какви компоненти се използват в пасивен филтър?

Пасивният филтър се състои от реактори, кондензатори и затихващи резистори, които образуват настроена LC верига. Тези компоненти осигуряват път с нисък импеданс за избрани хармонични токове и спомагат за подобряване на качеството на захранването.

Q2: Как трябва да бъде избран подходящият модел?

Изборът на модел зависи от номиналното напрежение, работния ток, хармоничния източник, хармоничния спектър, изискванията за THDi, конфигурацията на системата и условията на инсталиране.

Q3: Това решение подходящо ли е за всички хармонични условия?

Пасивното филтриране обикновено е подходящо за системи със стабилни хармонични характеристики. Приложения с бързо променящи се хармонични натоварвания може да изискват алтернативни решения за компенсация.

В4: Може ли Dufew да персонализира решенията за филтриране?

да Dufew предоставя персонализирани решения въз основа на ниво на напрежение, токов капацитет, хармонични характеристики, изисквания за инсталиране и условия на проекта.
