Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.

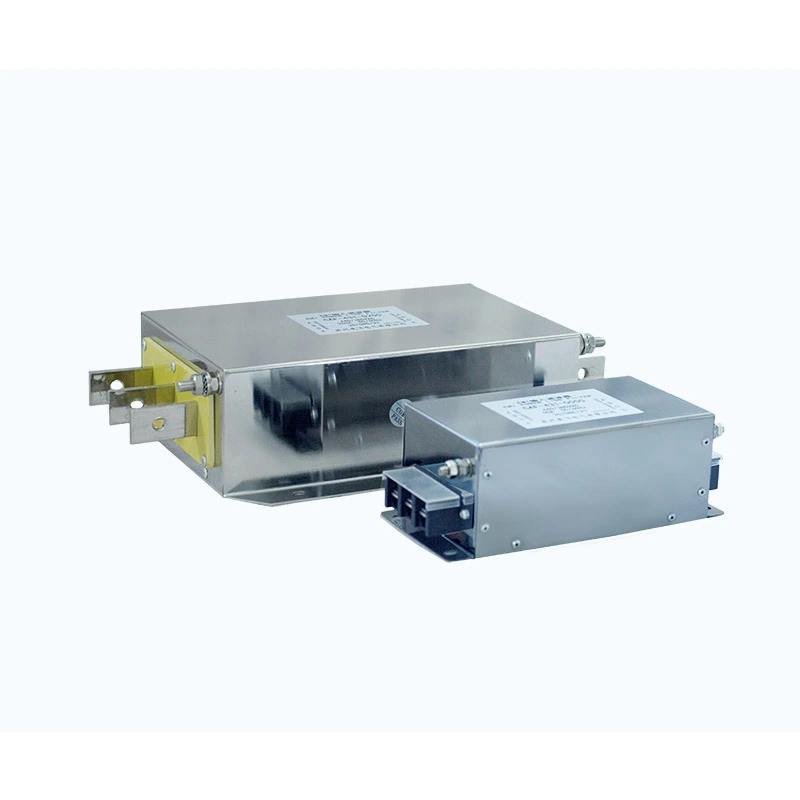

Dufew Electric Harmonic Filter е предназначен за VFD системи и други нелинейни товари, които генерират хармонични токове по време на работа. Инсталиран от входната страна на задвижващата система, той използва настроена LC верига с филтърни реактори, силови кондензатори и неиндуктивни демпфиращи резистори за намаляване на избрани хармоници от нисък порядък и подобряване на качеството на захранването. Типичните целеви хармоници включват 5-ти, 7-ми, 11-ти и 13-ти ред, като крайната конфигурация се определя от напрежението на системата, характеристиките на натоварването, хармоничния спектър и изискваната ефективност на филтриране.
Типичните работни параметри включват THDi <10% при пълно натоварване, THDv <5%, фактор на мощността над 0,98, повишаване на температурата ≤80K, ниво на шум ≤65dB и диелектрична якост до 3000VAC, в зависимост от избрания модел и работните условия.
VFD, преобразуватели, токоизправители и други нелинейни товари могат да генерират хармонични токове по време на AC-DC преобразуване и превключване. Когато хармоничните нива станат прекомерни, те могат да увеличат загубите на трансформатора и кабела, да причинят допълнително нагряване, да намалят фактора на мощността и да повлияят на стабилността на чувствителното електрическо оборудване.
За промишлени електрически мрежи с множество нелинейни товари, подходящото хармонично управление помага да се поддържат стабилни електрически условия и да се намали въздействието на хармоничните токове върху разпределителната система.
Параметрите на реактора и кондензатора са съгласувани според характеристиките на системата и хармониците, за да се създаде път с нисък импеданс при избрани хармонични честоти. Това позволява хармоничните токове да се отклоняват през филтъра, като същевременно се поддържа нормална работа на основната честота.
Неиндуктивните амортизиращи резистори са включени във филтриращата верига, за да контролират резонанса между филтъра, импеданса на мрежата и нелинейните товари. Това помага да се ограничи хармоничното усилване и да се намали прекомерното напрежение на тока върху филтриращите компоненти по време на непрекъсната работа.
Стабилната ефективност на филтриране зависи от правилната координация на индуктивността на реактора, капацитета на кондензатора, съпротивлението на затихване и разсейването на топлината. Dufew настройва тези параметри според електрическата оценка и работните условия, за да поддържа надеждна работа при непрекъснати индустриални натоварвания.
Изборът на филтър трябва да се основава на действителните електрически характеристики на инсталацията, а не само на номиналната мощност. Dufew оценява системните условия като напрежение, ток, VFD капацитет, хармоничен спектър, необходим THDi и инсталационна среда, когато разработва подходяща конфигурация.
Инженерната поддръжка може да обхваща хармоничен анализ, изчисляване на параметрите на филтъра, електрическа конфигурация, механична структура и насоки за приложение. Клиентите могат да предоставят данни за хармонични измервания, еднолинейни диаграми, спецификации на оборудването или работни условия за техническа оценка.
Настроената филтрираща верига намалява характерните хармонични токове, генерирани от VFD и други нелинейни товари, като спомага за по-ниско изкривяване на формата на вълната на тока и намалява хармоничната циркулация през трансформатори, кабели и друго разпределително оборудване.
Като се справя с ефектите на хармоничния ток и реактивната мощност, филтърът може да помогне за подобряване на фактора на мощността, намаляване на търсенето на реактивна мощност и по-ниски загуби в електрическата разпределителна система.
Намаляването на хармоничните изкривявания може да подобри работните условия на трансформаторите, разпределителното оборудване, системите за индустриална автоматизация и други електрически товари, особено в инсталации с голям дял нелинейно оборудване.
| Фактор на подбор | Разглеждане |
|---|---|
| Системно напрежение | 220V / 380V / 690V / 1140V |
| Тип натоварване | VFD, преобразуватели, нелинейни индустриални товари |
| Номинален ток | Въз основа на капацитета на свързаното оборудване |
| Хармонично състояние | Измерване на THDi или системен анализ |
| Цел за ефективност | Изисквано ниво на намаляване на хармониците |
| Състояние на монтаж | Пространство на шкафа и екологични изисквания |
Dufew може да препоръча подходящи конфигурации на филтри според действителните изисквания на приложението.
Решенията на Dufew Harmonic Filter са подходящи за индустриални енергийни системи, където хармоничните изкривявания влияят на работата на оборудването.
| Приложение | Основно изискване |
|---|---|
| VFD системи | Намалете хармоничното изкривяване на тока |
| Множество задвижващи системи | Подобрете стабилността на захранващата мрежа |
| Индустриална автоматизация | Поддържайте надеждна електрическа работа |
| Асансьори | Намаляване на хармоничното въздействие при често ускоряване |
| Кранове и подемна техника | Поддържайте динамично натоварване |
| UPS системи | Подобрете качеството на захранването |
| Системи за зареждане на батерии | Намаляване на хармоничното влияние |
| Индукционно нагревателно оборудване | Подобрете електрическата съвместимост |
| Системи за възобновяема енергия | Поддържа стабилна мрежова връзка |
Пример: HFL-4 3 1-0490
| Код | Описание |
|---|---|
| HFL | Серия електрически хармонични филтри Dufew |
| 4 | Ниво на напрежение (2=220V, 4=380V, 6=690V) |
| 3 | Номер на фаза (3=трифазен, 1=еднофазен) |
| 1 | Конфигурация на филтъра |
| 0490 | Номинален ток (0490=490A) |
| Параметър | Спецификация |
|---|---|
| Номинално напрежение | 220VAC / 380VAC / 690VAC / 1140VAC |
| Честота | 50Hz / 60Hz |
| Носеща честота | 2kHz - 6kHz |
| Номинален ток | 5A - 1200A |
| Ефективност на филтриране | THDi <10%, THDv <5% |
| Фактор на мощността | PF >0,98 при пълно натоварване |
| Възможност за претоварване | 120% номинален ток за 30 минути |
| Покачване на температурата | ≤80K |
| Ниво на шум | ≤65dB |
| Диелектрична якост | 3000VAC / 50Hz / 10S |
| Изолационно съпротивление | ≥100MΩ |
| Степен на защита | IP00 / IP22 |
| Клас на изолация | Клас F (155 ℃) |
| Стандарти | IEC61000 / GB/T14549-1993 |
Dufew Electric е специализирана в компоненти за индустриална силова електроника, включително хармонични филтри, реактори, спирачни резистори, трансформатори и персонализирани електрически решения.
За продуктите за хармонично филтриране Dufew се фокусира върху:
- Производство на реактори и съгласуване на параметри
- Избор и интегриране на кондензатор
- Проверка на резонансната характеристика
- Тестване на електробезопасност
- Утвърждаване на производителността
Всеки продукт преминава проверка, включваща:
| Елемент за проверка | Цел |
|---|---|
| Изпитване на устойчивост на изолация | Проверете надеждността на изолацията |
| Изпитване на диелектрична устойчивост | Потвърдете електрическата безопасност |
| Тестване на електрически параметри | Осигурете изпълнение на дизайна |
| Тестване за повишаване на температурата | Проверете топлинната способност |
| Окончателна проверка | Потвърдете качеството на производството |
Dufew поддържа:
- OEM производство
- Персонализирани хармонични решения
- Инженерно сътрудничество
- Проектно базирана техническа поддръжка
Наличната документация включва ISO сертификат за управление на качеството, CE сертификат и доклади от тестове на продукта.
Dufew предоставя стандартни за износ решения за опаковане на промишлени електрически продукти.
Опаковката включва:
- Защита от влага
- Удароустойчиво фиксиране
- Подсилени дървени каси за тежки модели
- Етикети за идентификация на продукта
- Технически документи с пратката
Всяка единица се проверява преди доставката, за да се гарантира съответствие със спецификациите на клиента.
| Сравнение | Хармоничен филтър | EMI входен филтър |
|---|---|---|
| Основна функция | Намалете хармоничните изкривявания и подобрете качеството на захранването | Потиснете електромагнитните смущения |
| Цел | 5-ти / 7-ми / 11-ти / 13-ти хармоници | Високочестотен проведен и излъчен шум |
| Дизайн на вериги | Настроена LC верига с демпфиращ резистор | EMI филтрираща мрежа |
| Приложение | VFD системи и нелинейни товари | Чувствително към ЕМС електронно оборудване |
| Основна полза | По-нисък THDi и подобрена стабилност на мрежата | Намален електрически шум |
Типичната филтрираща верига използва реактори, кондензатори и демпфиращи резистори. Тези компоненти работят заедно, за да създадат настроен път за избрани хармонични честоти и да помогнат за подобряване на цялостното качество на захранването.
Изборът зависи от напрежението на системата, номиналния ток, капацитета на VFD, хармоничните характеристики, изискванията за THDi и условията на монтаж. Dufew предоставя препоръки въз основа на конкретното приложение и оперативни изисквания.
да Dufew може да оцени резултатите от хармоничните измервания заедно със системните параметри и изискваната производителност на филтриране, за да определи подходяща конфигурация за приложението.
Първият се използва главно за намаляване на хармоничните токове от нисък порядък, генерирани от нелинейни товари, докато EMI филтърът адресира предимно високочестотни смущения, причинени от превключващи устройства.
Dufew Electric предоставя персонализирани решения за VFD системи, оборудване за индустриална автоматизация и приложения за преобразуване на енергия. С инженерен опит, контролирани производствени процеси и процедури за проверка на качеството, Dufew поддържа избор на филтър, съвпадение на параметри и специфични за приложението конфигурации въз основа на действителните системни изисквания.
Свържете се с Dufew Electric за продуктови спецификации, техническа оценка и персонализирана поддръжка на проекта.
