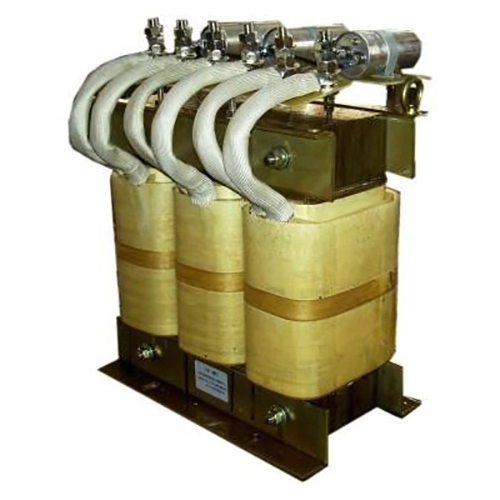

Синусоидален филтър

Dufew Electric Sine Wave Filter е инсталиран на изходната страна на VFD системите, за да подобри качеството на вълната от страната на двигателя и да осигури надеждна защита на двигателя в индустриални приложения. По време на работа на превключване на VFD, високочестотни PWM импулси на напрежение се генерират и предават през кабелите на двигателя, особено при инсталации на дълги разстояния, което може да причини отразено напрежение, повишен dv/dt стрес, електромагнитни смущения и допълнителни загуби на двигателя.

Филтърът за синусоидална вълна на VFD приема LC структура за нискочестотно филтриране, съставена от реактори и кондензатори. Филтриращата мрежа отслабва компонентите на носещата честота и високочестотните хармоници от изходните PWM сигнали, като същевременно позволява на основното честотно напрежение да преминава ефективно, преобразувайки изходната форма на вълната в по-плавна почти синусоидална форма на вълната.

Процесът на филтриране помага:

- Намалете високочестотните компоненти на ШИМ

- Подобрете формата на вълната на напрежението на клемите на двигателя

- По-ниско dv/dt напрежение върху изолацията на двигателя

- Намалете електромагнитните смущения (EMI)

- Подобряване на стабилността на работа на двигателя и надеждността на обслужване

Продуктът използва студено валцувани сърцевини от силициева стомана с ниски загуби, изолационни материали от клас F, технология за вакуумно импрегниране и оптимизирани топлинни структури за поддържане на стабилна производителност по време на непрекъсната промишлена експлоатация, осигурявайки ефективно решение за двигателни системи с дълги кабели, оборудване за автоматизация и високопроизводителни VFD приложения.

Ключови предимства

1. Подобрена VFD изходна вълнова форма

За разлика от стандартния изходен реактор, който основно увеличава импеданса на веригата, LC филтриращата структура осигурява по-голямо затихване на високочестотните превключващи компоненти, което води до по-плавна форма на вълната на напрежението на двигателя с по-ниско високочестотно изкривяване и намалено електрическо напрежение върху намотките на двигателя.

2. Намалено напрежение на изолацията на двигателя

Високите dv/dt PWM импулси могат да увеличат напрежението на изолацията, особено когато са инсталирани дълги кабели между VFD и двигателя. Филтърът помага за ограничаване на пиковете на напрежението и ефектите на отразената вълна, като намалява напрежението върху изолацията на намотката на двигателя и поддържа по-дългосрочна работа на двигателя.

3. Подходящ за моторни кабели на дълги разстояния

Дългите кабели на двигателя въвеждат разпределен капацитет, който може да увеличи тока на зареждане и отразеното напрежение. Dufew настройва електрическите параметри според системните изисквания за приложения като дистанционни помпени системи, външно моторно оборудване, подземни машини и големи производствени линии.

4. Подобрени условия на работа на двигателя

Чрез намаляване на високочестотните смущения и изкривяването на формата на вълната на изхода, филтърът може да помогне за намаляване на електромагнитния шум на двигателя, допълнителното повишаване на температурата, загубите, свързани с хармоници, и механичните вибрации, свързани с нестабилни форми на вълната на изхода на инвертора.

Технически характеристики на дизайна

Оптимизирана LC нискочестотна филтрираща структура

Реакторът и кондензаторът са съгласувани според изходните характеристики на ШИМ на VFD. Получената LC структура отслабва компонентите на носещата честота, като същевременно поддържа предаването на основната честота и подобрява формата на вълната на напрежението от страната на двигателя.

Дизайн на магнитна верига с ниски загуби

Магнитната система може да използва студено валцувани сърцевини от силициева стомана, оптимизирана структура на въздушната междина и магнитни материали с ниски загуби за поддържане на стабилни характеристики на индуктивност и контрол на магнитните загуби по време на непрекъсната работа.

Надеждна изолация и топлинен дизайн

Изолационната система може да включва високотемпературна изолация от клас F, вакуумно импрегниране и изолационни материали, забавящи горенето. Тези мерки поддържат диелектрична якост, механична стабилност и надеждна работа при непрекъснати индустриални условия.

Описание на модела

Пример: SWF-4 3 2-1200

Технически спецификации

Типични приложения

Решенията Dufew Sine Wave Filter са подходящи за VFD системи, изискващи подобрена производителност на изходната вълна и защита на двигателя.

Производствен капацитет и осигуряване на качеството

Dufew Electric произвежда компоненти за индустриална силова електроника, включително филтри, реактори, спирачни резистори, трансформатори и персонализирани електрически решения. За продуктите за филтриране на формата на вълната производството се извършва чрез контролирани процеси от подготовката на магнитните компоненти и намотките до обработката на изолацията, импрегнирането, електрическите тестове и окончателната проверка.

Производствените процеси включват:

- Обработка на магнитни сърцевини

- Прецизно навиване

- Изолационна обработка

- Вакуумно импрегниране

- Тестване на електрически характеристики

Проверката на качеството обхваща ключови електрически и механични параметри, като проверките включват:

- Изпитване на устойчивост на изолация

- Изпитване на диелектрична устойчивост

- Проверка на електрически параметри

- Тестване за повишаване на температурата

- Окончателна проверка на външния вид

Dufew Electric също така поддържа OEM производство, персонализирани електрически параметри, поддръжка на инженерни приложения и доставки, базирани на проекти. Продуктови чертежи, протоколи от изпитвания и сертификационни документи могат да бъдат предоставени според изискванията на клиента и проекта.

Опаковане и доставка

Dufew предоставя стандартни за износ решения за опаковане на промишлени електрически продукти.

Опаковката включва:

- Влагоустойчива защита

- Удароустойчиво фиксиране

- Подсилени дървени каси за тежки модели

- Етикети за идентификация на продукта

- Технически документи

Всяка единица се проверява преди изпращане, за да се гарантира, че продуктовите спецификации отговарят на изискванията на клиента.

Синусоидален филтър срещу изходен реактор

ЧЗВ

В1: Каква е разликата между синусоидален филтър и изходен реактор?

Синусоидният филтър използва LC филтрираща структура, за да намали компонентите на превключване на ШИМ и да подобри качеството на вълната от страна на двигателя. Изходният реактор основно увеличава импеданса, за да ограничи промените в тока и да намали скоростта на нарастване на напрежението, но не променя значително формата на изходната вълна.

Q2: Кога този продукт трябва да бъде инсталиран в VFD система?

Препоръчва се за приложения с дълги кабели на двигателя, чувствителни двигатели, строги изисквания за електромагнитна съвместимост или системи, при които напрежението на ШИМ може да повлияе на надеждността на двигателя.

Q3: Може ли да поддържа приложения за кабели на двигателя на дълги разстояния?

да Параметрите на филтриране могат да бъдат персонализирани според дължината на кабела, мощността на двигателя, характеристиките на VFD и работните условия.

Q4: Може ли Dufew да предостави персонализирани решения?

да Dufew поддържа персонализирани дизайни въз основа на номинално напрежение, токов капацитет, носеща честота, изисквания за инсталиране и специфични условия на приложение.
