Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.

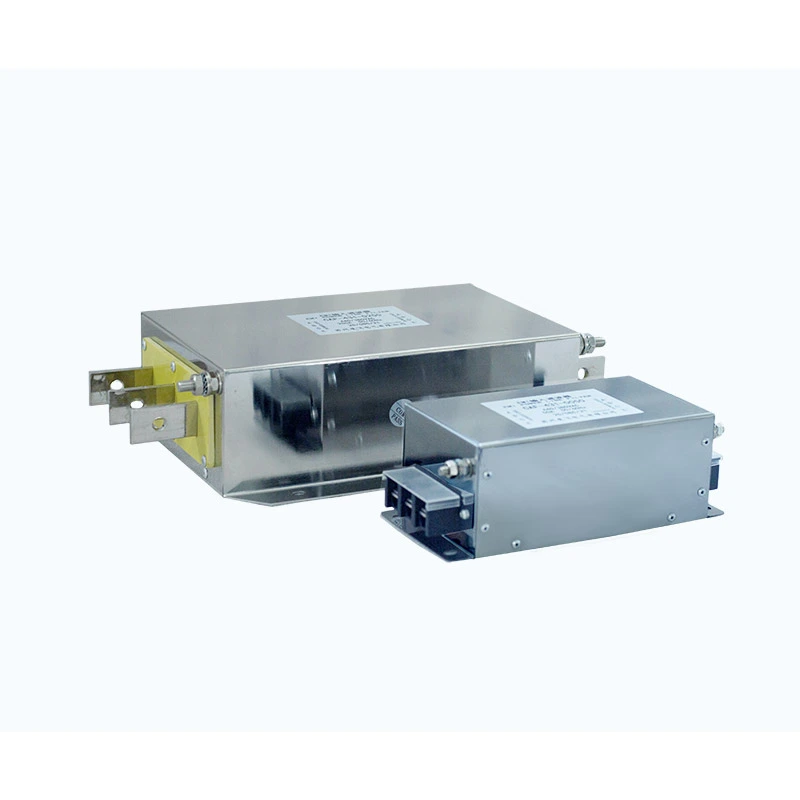

Изходният филтър е инсталиран между изходните клеми на VFD и входните клеми на двигателя, за да подобри качеството на електрическите сигнали, предавани към двигателя.
Чрез комбиниране на многостепенни филтриращи вериги с оптимизирани магнитни компоненти, той намалява високочестотните смущения при превключване, генерирани от работата на PWM инвертора, и намалява електрическото напрежение на клемите на двигателя.
Дизайнът спомага за минимизиране на:
- Високочестотни хармонични компоненти
- Пикови импулси на напрежението, причинени от бързо превключване
- dv/dt напрежение върху изолацията на двигателя
- Електромагнитни смущения чрез кабелите на двигателя
Изолационната система осигурява:
- Линия към линия: 1500VDC / 60S
- Линия-земя: 2500VDC / 60S
С изолационно съпротивление над 100 MΩ, възможност за претоварване от 1,4 пъти номиналния ток за 1 минута и поддръжка за разстояния на кабела на двигателя до 400 m с екранирани кабели, решенията на Dufew са подходящи за взискателни индустриални задвижващи системи.
| Параметър | Спецификация |
|---|---|
| Номинално напрежение | 220VAC / 380VAC / 690VAC / 1140VAC |
| Работна честота | 50Hz / 60Hz / До 500Hz |
| Номинален ток | 5A - 1600A |
| Диелектрична якост | Линия към линия: 1500VDC (60S); Линия-земя: 2500VDC (60S) |
| Изолационно съпротивление | ≥100MΩ (1000VDC) |
| Възможност за претоварване | 1,4 пъти номинален ток за 1 минута (интервал ≥15 минути) |
| Максимална дължина на кабела | Екраниран кабел: 400m; Неекраниран кабел: 300м |
| Степен на защита | IP00 / IP20 |
| Клас на изолация | T40 / Клас F (155 ℃) |
| Степен на забавяне на горенето | UL94V-2 |
| Продуктов стандарт | GB/T15287/8 |
CAF-4 3 2-0600
| Код | Описание |
|---|---|
| CAF | Серия електрически филтри Dufew |
| 4 | Ниво на напрежение (2 = 220V, 4 = 380V, 6 = 690V) |
| 3 | Номер на фаза (3 = трифазен, 1 = еднофазен) |
| 2 | Тип филтър (1 = входен филтър, 2 = изходен филтър) |
| 0600 | Номинален ток (0600 = 600A) |
Дългите кабели на двигателя могат да въведат разпределен капацитет, което може да увеличи тока на зареждане и високочестотни смущения. Оптимизираният дизайн на магнитната верига спомага за намаляване на влиянието на капацитета на кабела, подобрява стабилността на изходната форма на вълната и намалява високочестотното излъчване, което прави филтъра подходящ за отдалечени двигателни инсталации. Поддържа екранирани кабели до 400 m и неекранирани кабели до 300 m.
ШИМ превключващата операция може да генерира бързо покачване на напрежението и високочестотен стрес върху намотките на двигателя. Изходният филтър спомага за намаляване на dv/dt удара и стреса от пикове на напрежението, ограничавайки стареенето на изолацията, причинено от превключващи импулси и подобрявайки цялостната надеждност на моторното обслужване.
Многостепенната филтрираща структура помага за потискане на високочестотния шум при превключване, както и смущенията в общ и диференциален режим. Това може да подобри ефективността на електромагнитната съвместимост и да намали смущенията в системи, оборудвани с чувствително оборудване за контрол и наблюдение.
Дизайнът на филтриране е насочен основно към високочестотни компоненти, като същевременно поддържа основната честотна енергия, необходима за нормална работа на двигателя. Това помага за поддържане на стабилен изходен въртящ момент на двигателя, минимизиране на допълнителните загуби и поддържа надеждна непрекъсната работа.
Компактният дизайн поддържа както вертикална, така и хоризонтална инсталация и може да побере различни оформления на шкафа. Персонализирани номинални стойности на напрежението и тока също са налични, за да отговорят на специфични индустриални приложения и изисквания на OEM проекти.
Изходният филтър Dufew е подходящ за приложения, при които дължините на кабела на двигателя надвишават 50 метра, както и високопрецизно серво машинно оборудване, многомоторни синхронни задвижващи системи и производствени линии, оборудвани с чувствително оборудване за проверка. Подходящ е и за кранове и оборудване за леене под налягане, които изискват често ускоряване и спиране.
Типичните приложения включват промишлена автоматизация, CNC машини, асансьори, пристанищно оборудване, текстилни машини, машини за леене под налягане и системи за тестване.
| Сравнително измерение | Професионален изходен филтър Dufew | Стандартно решение за филтриране на изхода |
|---|---|---|
| Филтрираща структура | Многостепенен филтриращ дизайн за смущения при превключване на ШИМ | Проста филтрираща структура с ограничено затихване на честотата |
| Основно приложение | Потискане на хармониците от страна на двигателя и намаляване на напрежението dv/dt | Основно подобрение на формата на вълната на изхода |
| Възможност за дълъг кабел | Поддържа приложения с моторни кабели на дълги разстояния до 400 m екраниран кабел | Производителността може да намалее с удължено разстояние на кабела |
| Защита на двигателя | Помага за намаляване на напрежението на изолацията, причинено от превключващи импулси на напрежение | Ограничена защита срещу високочестотен стрес |
| Системна интеграция | Подходящ за прецизни и индустриални задвижващи системи | Използва се главно за общи приложения |
Dufew Electric е специализирана в компоненти за индустриална силова електроника, включително филтри, реактори, спирачни резистори и персонализирани електрически решения.
С инженерен опит в приложенията на магнитни компоненти и задвижващи системи, Dufew предоставя персонализирани решения за различни нива на напрежение, диапазони на ток и изисквания за инсталиране.
Производствените възможности на Dufew обхващат обработка на магнитни компоненти, прецизно навиване, обработка на изолация, проверка на електрически параметри и тестване на производителността, гарантирайки постоянно качество на производството и надеждна работа на продукта.
Контролът на качеството включва изолационно съпротивление, диелектрична устойчивост, повишаване на температурата, електрически характеристики и проверки на външния вид. Всеки етап е предназначен да провери електрическата безопасност, работната стабилност и цялостното качество на готовите продукти.
Dufew поддържа OEM производство, персонализирани дизайни, техническа документация и инженерна поддръжка на приложения, за да отговори на различни индустриални изисквания. Документацията за качество включва ISO сертификат за управление на качеството, CE сертификат и доклади за тестване на продукта.
Dufew прилага стандартни за износ опаковки, за да осигури безопасно транспортиране на индустриални електрически компоненти.
Решенията за опаковане включват:
- Влагоустойчива защита
- Удароустойчиво фиксиране
- Подсилени дървени каси за големи модели
- Етикети за идентификация на продукта
- Технически документи
Всеки продукт се проверява преди изпращане, за да се гарантира съответствие с изискванията на клиента.
Изходният филтър е насочен главно към високочестотни превключващи компоненти, PWM смущения и електромагнитен шум от страната на двигателя. Изходният реактор основно намалява скоростта на нарастване на напрежението, ограничава въздействието на тока и подобрява условията на изходната вълна.
За взискателни приложения подходящото решение зависи от дължината на кабела, типа на двигателя и изискванията за ЕМС.
да Чрез намаляване на високочестотните компоненти, генерирани от превключването на инвертора, това може да помогне за намаляване на електромагнитните вибрации и подобряване на условията на работа на двигателя.
Дългите кабели увеличават разпределения капацитет и могат да усилят високочестотните смущения. Правилното филтриране помага за намаляване на свързания с кабела електрически стрес и подобрява стабилността на системата.
да Dufew предоставя персонализирани решения, включително номинално напрежение, токов капацитет, филтриращи характеристики, размери и инсталационна структура според изискванията на клиента.
