Входен филтър

В съвременните индустриални системи за автоматизация VFD и силовите електронни устройства генерират високочестотен шум при превключване и хармонични смущения по време на работа. Тези смущения могат да засегнат близки контролери, комуникационни системи, сензори и друго чувствително оборудване.

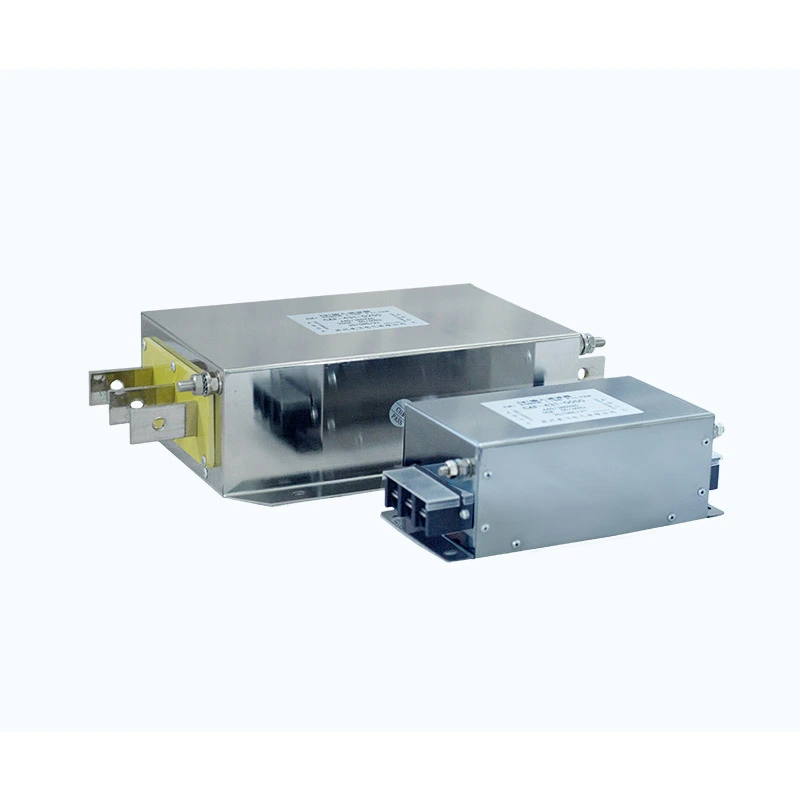

Електрическият входен филтър Dufew е инсталиран последователно между захранването и входните клеми на VFD или серво задвижването, за да се намалят пътищата за предаване на електромагнитни смущения между задвижващата система и електрическата мрежа.

Филтърът възприема многостепенна EMC филтрираща структура, съчетаваща оптимизирани магнитни компоненти, кондензатори и дизайн на затихване, за да потиска смущенията както в общ режим, така и в диференциален режим в широк честотен диапазон.

Основните характеристики на дизайна включват:

- Магнитни компоненти с ниски загуби за стабилно филтриране

- Optimized capacitor network for EMC suppression

- Дизайн с нисък ток на утечка за съвместимост със системите за защита

- Висока изолационна производителност за промишлени среди

- Гъвкави IP00/IP20 инсталационни конфигурации

С надеждна EMC производителност и персонализирани електрически параметри, входните филтри Dufew спомагат за подобряване на стабилността на системата при взискателни индустриални приложения.

Как входният филтър подобрява производителността на VFD системата?

1. Намаляване на проводимите електромагнитни смущения

VFD превключващите устройства генерират високочестотен шум, който може да премине през захранващи кабели и да се върне обратно в електрическата мрежа. Филтърът помага за намаляване на проводимите емисии, ограничава предаването на високочестотни смущения, подобрява ефективността на електромагнитната съвместимост и минимизира смущенията на близкото електрическо оборудване.

2. Потискане на шума в общ и диференциален режим

Различните пътища на смущение изискват различни методи за филтриране. Филтриращата структура съчетава потискане на общ режим за шум между електропроводи и земята с потискане на диференциален режим за смущения между проводници. Това спомага за подобряване на електромагнитната съвместимост в сложни индустриални среди.

3. Подобрете стабилността на електрическата мрежа

Индустриалните електрически мрежи могат да бъдат засегнати от колебания на напрежението, смущения при превключване и хармонични смущения. Чрез намаляване на въздействието на тези смущения върху задвижващите системи, филтърът помага за поддържането на стабилна работа на оборудването и осигурява допълнителна защита за чувствителните електрически компоненти.

4. Поддържа приложения с дълъг кабел и много устройства

EMC issues can become more noticeable in systems with multiple drives or long motor cable arrangements. The design is suitable for multi-drive installations, long cable applications, high-density control cabinets, and industrial automation systems where consistent EMC performance is required.

Ключови характеристики на дизайна

Тристепенна EMC филтрираща структура

Оптимизираната тристепенна структура осигурява затихване в ниски, средни и високочестотни диапазони, като помага за намаляване на различни видове електрически смущения и поддържа ефективна ефективност на филтриране при различни работни условия.

Дизайн с нисък ток на утечка

Структурата на заземяващия кондензатор е оптимизирана, за да ограничи ненужния ток на утечка, като същевременно поддържа съвместимост с устройствата за защита от утечка. Това поддържа стабилна работа в промишлени електрически системи.

Високонадеждна изолационна система

Изолационната система е проектирана за дългосрочна промишлена употреба, с диелектрична якост линия-линия до 1500VDC/60S, диелектрична якост линия-земя до 2500VDC/60S и изолационно съпротивление от ≥100MΩ при 1000VDC.

Сценарии за приложение

Решенията на Dufew Input Filter се използват широко в приложения, изискващи подобрена EMC производителност и електрическа стабилност.

Технически спецификации

Производствен капацитет и осигуряване на качеството

Dufew Electric е специализирана в компоненти за индустриална силова електроника, включително EMC филтри, реактори, спирачни резистори и персонализирани електрически решения.

Чрез контролирани производствени процеси и тестване на електрически характеристики, Dufew гарантира надеждно качество на продукта за промишлени приложения.

Контролът на качеството включва:

- Проверка на компоненти

- Тестване на електрически характеристики

- Изпитване на устойчивост на изолация

- Изпитване на издържано напрежение

- Функционална проверка

Dufew непрекъснато подобрява своята система за управление на качеството и продуктови стандарти.

Сертификатите и техническите документи включват:

- Система за управление на качеството ISO 9001

- CE сертификат

- Доклади от тестове на продукта

- Персонализирана техническа документация

Dufew поддържа OEM производство, персонализирани дизайни и инженерно сътрудничество за глобални клиенти.

Опаковане и доставка

Dufew предоставя експортно ориентирани решения за опаковане за защита на електрически компоненти по време на транспортиране.

Опаковката включва:

- Защита от влага

- Удароустойчиво фиксиране

- Подсилена опаковка за големи модели

- Етикети за идентификация на продукта

- Технически документи с пратката

Всеки филтър се проверява преди доставка, за да се гарантира съответствие с изискванията на клиента.

ЧЗВ

Q1: Каква е целта на входния филтър в VFD система?

Помага за намаляване на електромагнитните смущения, генерирани по време на работа на VFD, подобрява ефективността на EMC и защитава електрическите компоненти от външни смущения в захранването.

Q2: Къде трябва да се инсталира този филтър?

Инсталира се между захранването и входните клеми на VFD или серво задвижването, за да се намали предаването на смущения през електрическата мрежа и да се подобри стабилността на системата.

В3: Каква дължина на кабела могат да поддържат продуктите на Dufew?

В зависимост от условията на инсталиране, решенията на Dufew могат да поддържат екранирани кабели до 400 метра и неекранирани кабели до 300 метра, помагайки за поддържане на стабилна ефективност на филтриране при приложения на дълги разстояния.

В4: Може ли Dufew да персонализира решенията за филтриране на EMC?

да Dufew предоставя персонализирани решения, включително номинално напрежение, капацитет на тока, параметри на филтриране, механични размери и инсталационни структури според изискванията на различни приложения.

Персонализирани EMC филтриращи решения от Dufew Electric

Dufew Electric предоставя персонализирани решения за входни филтри за VFD системи, серво задвижвания и приложения за индустриална автоматизация.

С професионални инженерни способности, надеждни производствени процеси и строг контрол на качеството, Dufew помага на клиентите да подобрят EMC производителността, да намалят електрическите смущения и да постигнат стабилна дългосрочна работа.
