Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.

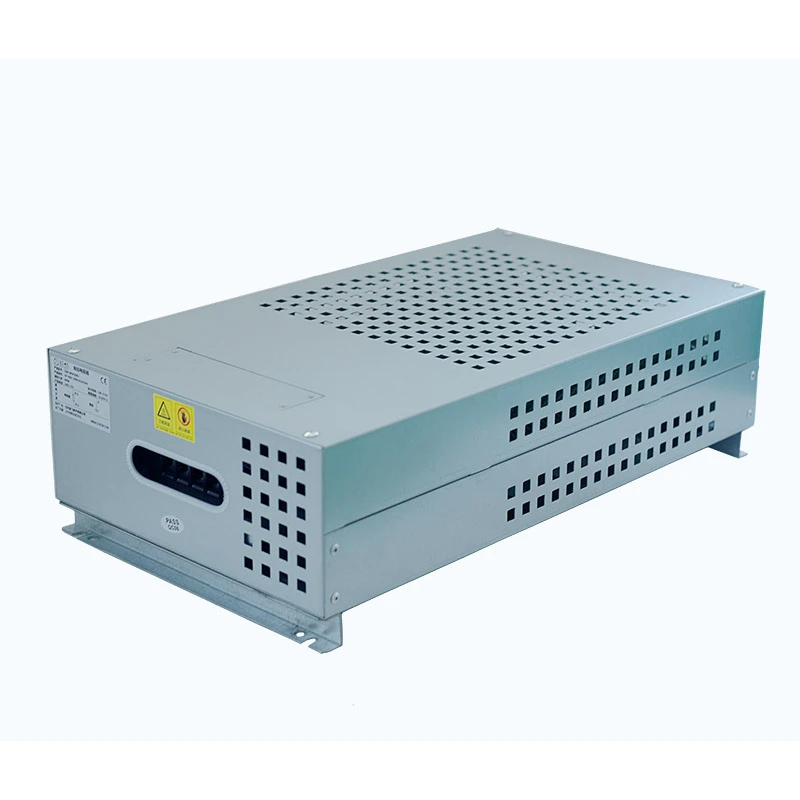

DUFEW Corrugated Resistor Box е високомощен резисторен комплект, който интегрира множество гофрирани резисторни елементи чрез последователни и паралелни методи на свързване и ги фиксира в професионална кутия. Той е специално разработен, за да преодолее ограничението на мощността на отделните резистори и да осигури стабилно поглъщане на енергия за електрически системи с висока мощност.
Резисторната кутия поддържа максимална номинална мощност от 30KW, стойности на съпротивлението от 0,01Ω до 1KΩ и опции за точност на съпротивлението от ±3%, ±5% и ±10%. Вътрешната структура включва високотоков клемен блок и превключвател за температурна защита, докато степента на защита на корпуса може да бъде персонализирана според изискванията на различните приложения.
Като опитен производител и доставчик в Китай, DUFEW предоставя персонализирани решения за спирачни системи, задвижвания с променлива честота, оборудване за индустриална автоматизация, асансьори, кранове, валцови мелници и други приложения, изискващи ефективно разсейване на енергията.
Вътрешната структура на кутията с гофриран резистор се състои от множество гофрирани резисторни елементи, подредени чрез последователни и паралелни вериги и монтирани сигурно в специално проектиран корпус. Тази модулна конфигурация подобрява мощността, като същевременно поддържа стабилна електрическа ефективност и удобна поддръжка.
Корпусът е произведен от стоманен лист с алуминиево-цинково покритие, което осигурява отлична устойчивост на корозия, механична якост и способност за разсейване на топлината. Интегрираната вентилационна структура помага за оптимизиране на въздушния поток и поддържа стабилна температура по време на непрекъсната работа.
Високотоков клемен блок е монтиран вътре в резисторната кутия за опростяване на външните електрически връзки. Вграденият превключвател за защита от температура автоматично изключва веригата, когато вътрешната температура надвиши предварително зададената граница за безопасност, предотвратявайки повреда от прегряване.
Според изискванията на клиента, DUFEW може да осигури опционални охлаждащи вентилатори, независим контрол на резисторната група и персонализирани нива на защита. Продуктът е проектиран съгласно стандарт GB-5792 и е подходящ за взискателни индустриални среди.
Пример: CRB 10KW 13.6R J
| Код | Описание |
|---|---|
| CRB | Гофрирана резисторна кутия / спирачна резисторна кутия |
| 10KW | Номинална мощност |
| 13.6R | Номинална устойчивост |
| J | Толеранс на съпротивление (K=10%, J=5%, H=3%) |
| Параметър | Спецификация |
|---|---|
| Обхват на мощността | 1KW-30KW |
| Работно напрежение | ≤1200V |
| Диапазон на съпротивление | 0,01Ω---1KΩ |
| Толерантност към съпротивление | ±3/±5/±10 |
| Степен на защита | IP20/IP23 |
| Температурен коефициент | ≤300 ppm/℃ |
| Степен на забавяне на горенето | UL 94V-2 |
| Стандартно съответствие | GB-5792 |
DUFEW предоставя персонализирани решения за кутии с гофриран резистор, базирани на различни индустриални работни условия. Клиентите могат да избират подходящи мощности, стойности на съпротивление, методи на охлаждане, нива на защита и конфигурации на вътрешни вериги според техните системни изисквания.
Модулният дизайн позволява множество резисторни модули да бъдат комбинирани в различни нива на мощност, което прави продукта подходящ за приложения с висока спирачна енергия, често ускоряване и забавяне и продължителна работа.
Опциите за персонализиране включват:
- Персонализирана номинална мощност
- Персонализирана стойност на съпротивлението
- Проектиране на многогрупова резисторна схема
- Монтаж на допълнителен вентилатор за охлаждане
- Персонализирана структура на корпуса
- OEM производство по чертежи на клиента
Кутията с гофриран резистор абсорбира регенеративната енергия, генерирана по време на забавяне на двигателя, и помага за предотвратяване на грешки от пренапрежение на DC шината.
Проектиран за чести спирачни операции в кранове, подемно оборудване и системи за обработка на материали.
Осигурява стабилна спирачна ефективност за двигатели с висока мощност, работещи при условия на непрекъснато натоварване.
Подходящ за асансьорни системи, изискващи често ускоряване, забавяне и контрол на консумацията на енергия.
Използва се като надежден компонент за натоварване с висока мощност за електрически тестове и приложения за разсейване на енергия.
Гофрираната резисторна кутия DUFEW приема модулна вътрешна резисторна структура. Множество резисторни елементи са разделени на независими групи и свързани чрез отделни вериги, което позволява по-лесна поддръжка и намаляване на разходите за подмяна.
Когато една резисторна група се повреди, техниците трябва само да сменят повредения модул, вместо да сменят цялата резисторна кутия. Този дизайн значително подобрява наличността на оборудването и намалява дългосрочните разходи за поддръжка.
Вътрешните резисторни елементи са разделени на отделни вериги. Една повредена секция може да бъде заменена независимо, без да се засяга работата на други групи резистори.
Монтираният отпред високотоков клемен блок осигурява централизирано и организирано окабеляване. Големите захранващи кабели могат да се свързват и изключват лесно по време на монтаж, проверка и поддръжка.
Стандартният превключвател за защита от температура автоматично изключва веригата, когато възникнат необичайни температурни условия, предотвратявайки повреда на резистора, причинена от прегряване по време на работа без надзор.
Гофрираната резисторна кутия DUFEW е специално проектирана за тежкотоварно оборудване, което изисква често спиране, високо поглъщане на енергия и продължителна непрекъсната работа.
Подходящ е за промишлени приложения като валцови мелници, пристанищни кранове и тежкотоварни асансьори, където спирачните резистори трябва да издържат на повтарящи се цикли на разреждане на енергия.
Подходящ за оборудване с условия на честа обратна връзка с енергия, включително валцовани мелници, пристанищни машини и тежкотоварни асансьори. Цикличният експлоатационен живот може да надвишава 9000 часа при определени условия на работа.
За приложения с висока мощност или среда с висока температура могат да се инсталират охлаждащи вентилатори, за да се подобри ефективността на разсейване на топлината и да се поддържа стабилна работа.
Единните размери на кутията позволяват паралелно инсталиране на множество резисторни кутии, осигурявайки спретнато решение за оформление за големи системи за изпитване и цялостно електрическо контролно оборудване.
Резисторният елемент е произведен от ленти от константан или никел-хромова сплав, оформени в гофрирана структура. Този дизайн намалява паразитната индуктивност и подобрява производителността на реакцията, което го прави подходящ за високочестотно импулсно спиране и взискателни индустриални приложения.
Увеличената повърхностна площ на гофрираната лента подобрява ефективността на разсейване на топлината, като същевременно поддържа температурен коефициент от ≤300 ppm/℃ за стабилно съпротивление по време на работа.
Основните предимства включват характеристики с ниска индуктивност, отлична термична стабилност, ефективно разсейване на топлината и надеждна работа при условия на често импулсно натоварване.
Корпусът е изработен от стоманен лист с алуминиево-цинково покритие, осигуряващ силна устойчивост на корозия и защита от окисление за промишлени среди. Прецизното огъване, процесите на заваряване и оптимизираните вентилационни канали подобряват както структурната здравина, така и ефективността на въздушния поток.
Основните предимства включват устойчивост на корозия, механична издръжливост, подобрено термично управление и адаптивност към взискателни условия на работа.
Високотемпературни керамични или слюдени опори се използват за закрепване на гофрираните резисторни елементи, като същевременно осигуряват електрическа изолация между нагревателните компоненти и корпуса. Изолационната структура поддържа надеждна работа при термични условия до 350 ℃.
Основните предимства включват устойчивост на висока температура, стабилна електрическа изолация, повишена безопасност и дълъг експлоатационен живот при непрекъснат термичен стрес.
Резисторната кутия приема високотокова клемна структура на медна шина, проектирана за надеждно свързване при приложения с висока мощност. Дизайнът на многоверижното окабеляване помага да се организират кабелните връзки, да се намали генерирането на топлина и да се подобри електрическата стабилност.
Основните предимства включват способност за висок ток, удобна инсталация, стабилна електрическа връзка и пригодност за големи енергийни системи.
Допълнителните конфигурации включват температурни защитни превключватели и аксиални охлаждащи вентилатори. Температурният превключвател осигурява допълнителна безопасност, като изключва веригата, когато възникнат необичайни температурни условия, докато принудителното въздушно охлаждане помага за намаляване на повишаването на температурата и подобрява способността за непрекъсната работа в затворени инсталации.
| Електрическа производителност | Условия на теста | Изпълнение |
|---|---|---|
| Диелектрична якост | 2500VAC/50Hz/60S | Ток на утечка ≤10mA |
| Изолационно съпротивление | 1000VDC | Изолационно съпротивление ≥100MΩ |
| Кратковременно претоварване | 10 пъти номинална мощност за 5S | Без видими щети |
| Дългосрочен живот при натоварване | Циклична работа (разреждане 10S, интервал 90S) | Повече от 9000ч |
| Стационарна влажна топлина | 40℃±2/90%-95%RH/100h | △R≤±（1%R+0.05Ω） |
| Бърза промяна на температурата | -55℃, 55℃, 155℃ всяка за 15 минути, 5 цикъла | △R≤±（2%R+0,05Ω） |
| Устойчивост на топлина | 350 ℃/2ч | Няма очевидно обезцветяване или повреда |
| Температурен коефициент | Сравнение между номинално съпротивление на натоварване и статично съпротивление | По-малко от 300 ppm/℃ |
| Забавяне на горенето | 10 пъти номиналната мощност за 5 минути | Червено сияние, но без пламък |
| Механична производителност | Условия на теста | Изпълнение |
|---|---|---|
| Сила на терминала | 45N/30S | Без разхлабване или видими повреди |
| Устойчивост на вибрации | 5-200Hz, 1g, 98m/S² | Без видими структурни повреди |
| Устойчивост на топлина при запояване | Оловна клема, потопена в 350±5℃ спойка за 3S | △R≤±（1%R+0.05Ω） Без видими външни повреди, ясна маркировка |
| Запояемост | Клема, потопена в 235±5℃ спойка за 5S | Покритие на спойка върху повърхността на клемите ≥95% |
Изборът на подходящ спирачен резистор е важен за подобряване на стабилността, безопасността и ефективността на поддръжката на системата. В сравнение с индивидуалните алуминиеви резистори, тръбните резистори или самостоятелните резисторни елементи, DUFEW осигурява по-интегриран дизайн с подобрена защита, термично управление и по-лесна инсталация за индустриални енергийни приложения.
| Сравнително измерение | Гофрирана резисторна кутия | Традиционен единичен алуминиев корпус / тръбен / независим резистор |
|---|---|---|
| Възможност за управление на мощността | Множество гофрирани резисторни елементи могат да се комбинират чрез последователни и паралелни вериги, позволявайки на единична кутия да постигне мощност до 30 KW, като същевременно осигурява унифицирана защита и управление на връзката. | Индивидуалните резистори обикновено имат ограничена мощност. Множеството модули изискват допълнителна комбинация, окабеляване и защитни структури, което увеличава сложността на монтажа. |
| Високочестотна производителност | Структурата на гофрирана сплав осигурява характеристики с ниска индуктивност, помагайки за намаляване на пиковете на напрежението, електромагнитните смущения и нестабилността по време на високочестотни спирачни операции. | Традиционните резисторни структури могат да генерират по-висока паразитна индуктивност, което може да повлияе на производителността в приложения с условия на бързо превключване или импулсно спиране. |
| Защита и безопасност | Интегрираният метален корпус предпазва вътрешните нагревателни елементи от прах, влага и случаен контакт. Степените на защита могат да бъдат персонализирани според изискванията на приложението. | Откритите резисторни елементи осигуряват ограничена защита на околната среда и може да изискват допълнителни предпазни капаци или защитни компоненти. |
| Топлинно управление | Структурата на вътрешния въздушен поток и оптимизираното разположение на резистора подобряват разпределението на топлината и намаляват локалното натрупване на температура по време на непрекъсната работа. | Множество независими резистори, инсталирани заедно, може да нямат ефективна организация на въздушния поток, което увеличава риска от неравномерно нагряване и ускорено стареене. |
| Удобство при поддръжка | Модулната вътрешна структура позволява по-лесна проверка и подмяна. Интегрираните терминали и компонентите за защита от температура опростяват процедурите за поддръжка. | Инсталациите на отделни резистори обикновено изискват по-сложни процеси на окабеляване и подмяна на компоненти без централизирана защита и наблюдение. |
О: Това решение е подходящо, когато приложението изисква по-висок мощностен капацитет, интегрирана защита на корпуса или по-удобна поддръжка, отколкото може да осигури един резистор. Обикновено се прилага в системи за задвижване с променлива честота, кранове, асансьори, валцови мелници и друго индустриално оборудване с чести изисквания за спиране.
A: Вграденият превключвател за защита от температурата непрекъснато следи работната температура. Когато температурата превиши предварително зададената граница за безопасност, защитното устройство изключва веригата, за да намали рисковете от прегряване и да защити резисторната система.
A: Да. За приложения, включващи висока изходна мощност, чести цикли на спиране или условия на ограничена вентилация, може да се инсталира допълнителна охлаждаща вентилаторна система за подобряване на разсейването на топлината и поддържане на стабилна работа.
A: Да. Вътрешните резисторни елементи могат да бъдат конфигурирани в множество независими групи според изискванията на приложението. Това позволява гъвкаво регулиране на натоварването, по-лесно изолиране на грешки и подобрена надеждност на системата.
О: Стандартните конфигурации поддържат номинална мощност от 1KW до 30KW. За приложения, изискващи различни нива на мощност, DUFEW може да разработи персонализирани решения въз основа на работни условия и технически спецификации.
A: Стойностите на съпротивлението могат да бъдат персонализирани според системните изисквания. Стандартните опции включват различни диапазони на съпротивление и допустими отклонения от ±3%, ±5% и ±10%, в зависимост от електрическото приложение.
О: Той се използва широко в приложения за промишлено задвижване и контрол на енергията, включително задвижвания с променлива честота, кранове, пристанищни машини, асансьори, валцовани мелници, оборудване за автоматизация и електрически системи за изпитване. Той е особено подходящ за приложения, изискващи многократно спиране, разсейване на енергия и стабилна топлинна ефективност.
A: Да. DUFEW поддържа персонализирани дизайни според изискванията на клиента, включително номинална мощност, стойност на съпротивление, структура на корпуса, ниво на защита, метод на охлаждане и конфигурация на вътрешна верига. Клиентите могат да предоставят подробности за приложението или технически чертежи, а инженерите на DUFEW ще разработят подходящо решение въз основа на действителните работни условия.
