Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.

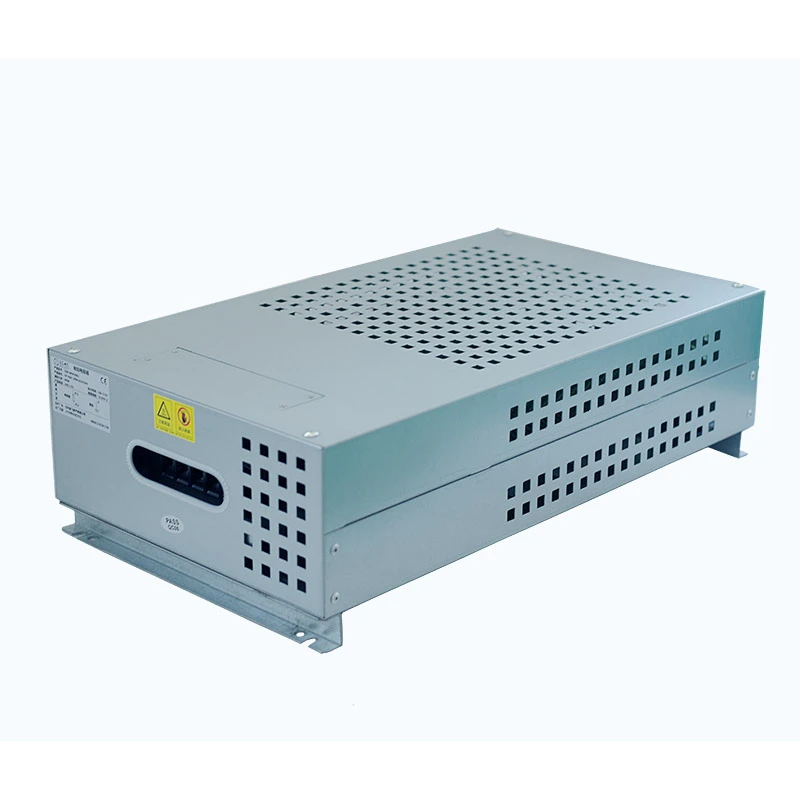

Load Resistor Box е устройство за електрическо изпитване, което използва резисторни елементи за симулиране на действителни условия на консумация на енергия на електрическо оборудване. Чрез преобразуване на електрическата енергия в контролирана топлина по време на работа, той позволява на инженерите да оценят стабилността на изхода, капацитета на натоварване, реакцията на претоварване, защитните функции и дългосрочната надеждност на работа.
За разлика от решенията със спирачен резистор, които са предназначени главно да абсорбират регенеративна енергия от забавяне на двигателя, кутията с товарен резистор функционира като контролируем тестов товар за проверка на работата на източниците на енергия и оборудването за преобразуване на мощност.
Вътрешният резисторен модул се състои от множество гофрирани резисторни елементи, подредени чрез последователни и паралелни връзки за постигане на различни конфигурации на натоварване. Независимите товарни секции позволяват на потребителите да коригират условията за тестване чрез превключване на различни групи резистори, без да променят цялостната хардуерна структура.
Работният процес може да се опише като:
Изход на захранващо оборудване → Вход на резисторна кутия за натоварване → Консумация на натоварване на резистор → Оценка на данните за производителността
Корпусът е произведен от стоманен лист с алуминиево-цинково покритие, осигуряващ механична защита, ефективно разсейване на топлината, устойчивост на корозия и удобен монтаж. Специален клемен блок е интегриран за външна електрическа връзка, докато опционалното принудително въздушно охлаждане е налично за приложения, изискващи непрекъсната работа с висока мощност.
| Параметър | Спецификация |
|---|---|
| Обхват на мощността | 1KW-30KW |
| Работно напрежение | ≤1200V |
| Диапазон на съпротивление | 0,01Ω---1KΩ |
| Толерантност към съпротивление | ±3/±5/±10 |
| Степен на защита | IP20/IP23 |
| Температурен коефициент | ≤300 ppm/℃ |
| Степен на забавяне на горенето | UL 94V-2 |
| Стандартно съответствие | GB-5792 |
Оборудването осигурява контролирани условия на натоварване за проверка на номиналната изходна способност на UPS, реакция при претоварване, стабилност на напрежението и дълготрайна работа. Чрез прилагане на различни нива на натоварване инженерите могат да оценят поведението на UPS при условия, които по-точно представят действителните работни изисквания.
Като изкуствено електрическо натоварване, оборудването може да се използва за проверка на капацитета на генератора преди пускане в експлоатация или по време на планирана поддръжка. Типичните приложения включват тестване на дизел генератор, инспекция на резервна захранваща система и фабрично приемане, което помага да се потвърди изходната производителност при определени условия на натоварване.
Контролираният резистивен товар позволява на инженерите да оценят капацитета на изходния ток, топлинните характеристики, защитните функции и дългосрочната експлоатационна надеждност на инверторите и захранващите устройства. Регулируемите условия на натоварване също поддържат тестване на различни етапи от работата на оборудването.
Системата осигурява контролирани разрядни натоварвания за батерийни системи, PCS оборудване и системи за управление на енергията, което позволява на инженерите да оценят ефективността на разреждане и работната стабилност при определени електрически условия.
Вътрешните вериги са разделени на множество независими товарни групи, което позволява мощността да се регулира прогресивно според необходимия тестов профил. Тази конфигурация поддържа гъвкави комбинации на натоварване, повтарящи се условия на тестване и по-лесно изолиране на повреда, когато отделни секции изискват проверка.
Системата може да възпроизвежда различни условия на натоварване, от работа с леко натоварване през тестване с пълно натоварване и краткотрайно претоварване, което позволява на инженерите да оценят производителността на оборудването в по-широк работен диапазон.
| Тестово състояние | Цел |
|---|---|
| Леко натоварване | Проверете работата с ниска мощност |
| Половин товар | Проверете производителността при средно натоварване |
| Пълно натоварване | Потвърдете номиналния капацитет |
| Претоварване | Оценете способността за защита |
Интегрираната терминална структура може да бъде конфигурирана както за AC, така и за DC приложения за тестване, осигурявайки по-голяма гъвкавост при тестване на различни видове захранващо оборудване. С максимално работно напрежение от 1200 V, системата може да поеме редица изисквания за промишлено тестване на мощността, без да изисква промени в основната резисторна структура.
Преди инсталиране изберете подходящата номинална мощност, стойност на съпротивление и степен на защита според изходната мощност на тестваното оборудване, необходимите условия на изпитване и средата на инсталиране. Правилното съответствие на спецификациите е от съществено значение за безопасното разсейване на енергията по време на тестването.
Проверете корпуса, клемните блокове и охладителната система преди монтажа, за да потвърдите, че оборудването е непокътнато и готово за работа. Всички видими повреди или аномалии трябва да бъдат отстранени преди електрическото свързване.
Инсталирайте оборудването на добре проветриво място с достатъчно разстояние за разсейване на топлината. Мястото за инсталиране трябва да се пази далеч от запалими материали, условия на ограничен въздушен поток и прекомерна влажност, които могат да повлияят на безопасната работа.
Използвайте монтажните отвори, осигурени на кутията, за да инсталирате сигурно уреда на пода или определена тестова платформа. Монтажната конструкция трябва да е подходяща за теглото на оборудването и условията на работа.
Свържете изходните клеми на тестваното оборудване към входните клеми на товара съгласно предоставената електрическа схема. За приложения с постоянен ток полярността трябва да бъде потвърдена, докато всички клемни връзки трябва да бъдат правилно затегнати и свързани с кабели, подходящи за очаквания ток.
След като проверите пълното електрическо свързване, започнете тестването при ниско ниво на натоварване и постепенно увеличавайте секциите с активен товар в съответствие с процедурата за изпитване. По време на работа наблюдавайте температурата на резистора и други съответни работни условия, за да сте сигурни, че оборудването остава в определения диапазон.
Dufew Load Resistor Box е проектирана за дълготрайни електрически тестове и преминава проверка на електрическите и механични характеристики преди доставката. Тестването се фокусира върху характеристиките на съпротивлението, електрическата безопасност, механичната цялост и стабилната работа при различни условия на натоварване, което помага да се гарантира надеждна производителност в среди за промишлени тестове.
| Електрически характеристики | Условия на теста | Изпълнение |
|---|---|---|
| Диелектрична якост | 2500VAC/50Hz/60S | Ток на утечка ≤10mA |
| Изолационно съпротивление | 1000VDC | Изолационно съпротивление ≥100MΩ |
| Кратковременно претоварване | 10 пъти номинална мощност 5S | Без видими щети |
| Дългосрочен живот при натоварване | Циклична работа (разреждане 10S, интервал 90S) | Повече от 9000ч |
| Стационарна влажна топлина | 40℃±2/90%-95%RH/100h | △R≤±（1%R+0.05Ω） |
| Бърза промяна на температурата | -55℃, 55℃, 155℃ всяка за 15 минути, 5 цикъла | △R≤±（2%R+0,05Ω） |
| Устойчивост на топлина | 350 ℃/2ч | Няма очевидно обезцветяване или повреда |
| Температурен коефициент | Сравнение между съпротивление при номинален товар и статично съпротивление | По-малко от 300 ppm/℃ |
| Забавяне на горенето | 10 пъти номиналната мощност за 5 минути | Червено сияние, но без пламък |
Конструкцията на корпуса е проектирана да издържа на транспортиране, монтаж и промишлени работни среди. Механичните тестове гарантират, че терминалната система и структурата на корпуса поддържат надеждност по време на дългосрочна употреба.
| Механични характеристики | Условия на теста | Изпълнение |
|---|---|---|
| Сила на терминала | 45N/30S | Без разхлабване или видими повреди |
| Устойчивост на вибрации | 5-200Hz、1g、98m/S² | Без видими структурни повреди |
| Устойчивост на топлина при запояване | Оловна клема, потопена в 350±5℃ спойка за 3S | △R≤±（1%R+0.05Ω） Без видими външни повреди, ясна маркировка |
| Запояемост | Клема, потопена в 235±5℃ спойка за 5S | Покритие на спойката на клемната повърхност ≥95% |
Различните изисквания за изпитване изискват различни условия на натоварване. Вътрешните резисторни групи могат да бъдат конфигурирани в множество независими секции, което позволява на потребителите да регулират приложеното натоварване според действителните тестови процедури.
Типичните конфигурации включват:
| Режим на зареждане | Цел на тестването |
|---|---|
| Ниско натоварване | Проверете производителността при стартиране и работата с ниска мощност |
| Средно натоварване | Оценете способността за частичен изход |
| Пълно натоварване | Потвърдете номиналната мощност |
| Претоварване Натоварване | Проверете реакцията на защитата и стабилността на системата |
Този секционен дизайн позволява на инженерите да извършват множество тестове с едно устройство, вместо да подготвят няколко устройства за натоварване с фиксирана стойност.
За производствени тестове, лабораторна проверка и оценка на надеждността на оборудването, товарното оборудване често трябва да работи при непрекъснати и взискателни условия. Dufew Load Resistor Box е проектирана със стабилно съпротивление, оптимизирана структура за разсейване на топлината, независимо групиране на резистори и опционално принудително въздушно охлаждане за поддържане на дълготрайни тестове с висока мощност.
Този дизайн го прави подходящ за приложения като фабрични тестове за стареене, проверка на производителността на генератора, оценка на надеждността на UPS и тестване на захранването, където се изискват постоянни условия на натоварване.
Suzhou Dufew Electrical Co., Ltd. прилага структурирани процедури за контрол на качеството в целия производствен процес, обхващащ инспекция на материала, контрол на сглобяването и окончателна проверка на производителността. Всеки етап се управлява, за да се осигури електрическа надеждност, механична стабилност и постоянна производителност на продукта.
Входящите материали се проверяват, за да се провери качеството на резисторните елементи, материалите за метални корпуси, терминалните компоненти и изолационните материали преди производството.
По време на сглобяването Dufew контролира групирането на резистори, надеждността на електрическата връзка, изолационното разстояние и механичното фиксиране, за да гарантира, че готовият продукт отговаря на техническите изисквания.
Преди доставката всеки модул преминава цялостна проверка, включително измерване на съпротивлението, изпитване на изолацията, изпитване на диелектрична якост, структурна проверка и проверки на функционалните характеристики.
Suzhou Dufew Electrical Co., Ltd. е специализирана в компоненти за силова електроника, включително резистори, спирачни системи, реактори, трансформатори и силови филтри. Чрез опит в индустриалната автоматизация, енергийните системи и приложенията за електрическо оборудване, Dufew разбира практическите изисквания на надеждни тестови среди.
Различните проекти за изпитване изискват различни електрически и механични конфигурации. Dufew предоставя персонализирани решения според номиналната мощност, стойността на съпротивлението, нивото на напрежението, стъпките на натоварване, изискванията за охлаждане, структурата на корпуса и условията на инсталиране, като помага на клиентите да постигнат подходяща производителност при тестване за конкретно оборудване.
Dufew поддържа производители на оборудване, системни интегратори, електрически дистрибутори и индустриални потребители с инженерна помощ, персонализирано производство и стандартизирани производствени процеси. Тези възможности помагат да се гарантират стабилни доставки и надеждни електрически решения за глобални индустриални приложения.
Системата за тестване на натоварване изисква не само достатъчен мощностен капацитет, но и точна симулация на натоварване, стабилна дългосрочна работа и удобна работа. В сравнение с фиксирани единични резистори или конвенционални решения за спирачен резистор, Dufew Load Resistor Box предоставя по-гъвкави тестови функции за проверка на захранващото оборудване.
| Сравнително измерение | Заредете резисторна кутия | Традиционна кутия с единичен резистор / спирачен резистор |
|---|---|---|
| Основна цел на приложението | Проектиран за тестване на захранващо оборудване, тестове за стареене и проверка на производителността на UPS, генератори, инвертори и захранващи устройства. | Основно проектиран за консумация на енергия по време на спиране на двигателя или приложения с фиксирано съпротивление. |
| Възможност за регулиране на натоварването | Множество независими резисторни секции позволяват стъпка по стъпка превключване на товара за симулиране на различни работни условия. | Обикновено осигурява фиксирани стойности на съпротивление с ограничена или никаква възможност за регулиране на натоварването. |
| Тестване на гъвкавостта | Поддържа симулация на леко натоварване, половин товар, пълно натоварване и претоварване за цялостна оценка на оборудването. | Използва се главно за едно работно състояние и не може ефективно да симулира различни тестови сценарии. |
| AC/DC съвместимост | Проектиран с унифицирана клемна връзка, позволяваща тестване както на променливотоково, така и на постоянен ток захранващо оборудване в съответствие с изискванията за конфигурация. | Много решения са проектирани за специфични DC шини или спирачни приложения и имат ограничена гъвкавост. |
| Работа с непрекъснато натоварване | Оптимизираната структура на корпуса и термичният дизайн поддържат дълготрайно изпитване при натоварване и операция на стареене. | Много продукти със спирачен резистор се фокусират върху краткотрайно поглъщане на енергия и могат да получат по-високо повишаване на температурата по време на непрекъснато натоварване. |
| Удобство при поддръжка | Независимите вериги за натоварване опростяват проверката и отстраняването на неизправности. Отделните секции могат да бъдат проверени отделно по време на поддръжката. | Фиксираните вътрешни структури правят отстраняването на неизправности и подмяната по-сложни. |
Оборудването за изпитване на натоварване се използва главно за симулиране на електрически товари и проверка на работата на енергийните системи, включително изходен капацитет, стабилност и реакция при претоварване на генератори, UPS системи, инвертори и захранвания. Решенията със спирачен резистор се прилагат главно в системи за моторно задвижване за абсорбиране на регенеративна енергия по време на забавяне и предотвратяване на пренапрежение на DC шината.
Системата използва секционно управление на натоварването, където вътрешните резисторни групи са разделени на независими вериги. Чрез превключване на различни секции потребителите могат да симулират различни работни условия, включително условия на леко натоварване, частично натоварване, номинално натоварване и условия на претоварване. Тази конфигурация подобрява гъвкавостта и повторяемостта на тестването.
The cooling method is selected according to power capacity, operating duration, installation environment, and heat dissipation requirements. Стандартните конфигурации използват естествен въздушен поток, докато може да се добави принудително въздушно охлаждане за приложения, изискващи по-висока мощност или продължителна непрекъсната работа.
да Dufew Electric може да персонализира стойностите на съпротивлението, номиналната мощност, нивата на напрежение, стъпките на натоварване, методите на охлаждане, структурите на корпуса и конфигурациите на терминалите според специфичните изисквания за изпитване.
Подходящ е за проверка на производителността, тестове за поддръжка, тестове за стареене и лабораторна оценка на генератори, UPS системи, инвертори, DC захранвания, зарядни устройства, оборудване за преобразуване на енергия за съхранение и други промишлени енергийни системи.
да Dufew Electric предоставя инженерна поддръжка въз основа на спецификациите на клиентското оборудване и изискванията за тестване, като помага за проектирането на подходящи конфигурации за различни мощности, електрически условия и инсталационни среди.
