Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.

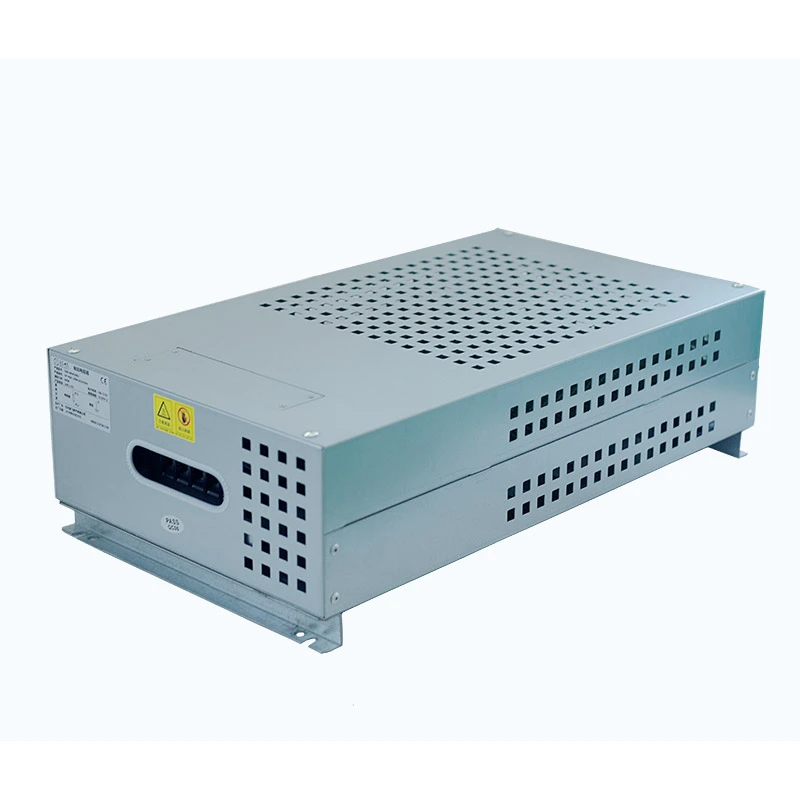

Dufew High Power Resistor Box съчетава множество гофрирани резисторни елементи в компактен метален корпус, за да отговори на изискванията за разсейване на енергия с висока мощност.
Резисторните модули могат да бъдат свързани последователно или паралелно според различните изисквания за мощност и съпротивление. Корпусът е изработен от стоманена плоча с алуминиево-цинково покритие с вградени клеми и температурни предпазни устройства за безопасен и удобен монтаж.
С адаптивни спецификации и множество конфигурации на охлаждане, този продукт е подходящ за инверторни спирачни системи, промишлено оборудване за изпитване, приложения за съхранение на енергия и широкомащабни задвижващи системи.
| Параметър | Спецификация |
|---|---|
| Обхват на мощността | 1kW-30kW |
| Работно напрежение | ≤1200V |
| Диапазон на съпротивление | 0,01Ω-1kΩ |
| Толерантност към съпротивление | ±3% / ±5% / ±10% |
| Степен на защита | IP20 / IP23 |
| Температурен коефициент | ≤300 ppm/℃ |
| Степен на забавяне на горенето | UL94V-2 |
| Стандартен | GB-5792 |
Пример: CRB 10KW 13.6R J
| Код | Описание |
|---|---|
| CRB | Високомощна резисторна кутия |
| 10KW | Номинална мощност |
| 13.6R | Номинална устойчивост |
| J | Толеранс на съпротивление (K=10%, J=5%, H=3%) |
Изборът на правилната резисторна кутия с висока мощност зависи от електрическите изисквания, работните условия и средата на инсталиране. Основните фактори за избор включват:
Изберете подходящия мощностен капацитет според изискванията за консумация на енергия, условията на натоварване и работните цикли.
The resistance value should match the system voltage, current requirements, and application conditions to ensure stable energy dissipation.
Обърнете внимание на продължителността на работа, мястото за инсталиране и условията на разсейване на топлината, за да изберете подходяща конфигурация за охлаждане.
Различните приложения може да изискват различни структури на корпуса, нива на защита и механични конструкции.
Обмислете методите на свързване, изискванията за монтаж, защитните функции и условията за интегриране на системата, за да сте сигурни, че резисторната кутия съответства на цялата система на оборудването.
Проектирана за промишлени приложения с висока мощност, резисторната система може да бъде конфигурирана да отговаря на различни оперативни изисквания, включително инверторно спиране, тестване на разряда за съхранение на енергия, тестове за стареене на промишлено оборудване и симулирани приложения за захранване.
Вътрешните резисторни вериги могат да бъдат разделени на множество независими захранващи клонове, което позволява на системата да се адаптира към различни условия на работа, като пускане в експлоатация при ниско натоварване, работа с номинална мощност и тестване за краткотрайно претоварване.
Тази гъвкава конфигурация подобрява адаптивността на оборудването, опростява процесите на тестване и намалява необходимостта от множество резисторни решения за различни приложения.
Конструкцията на корпуса поддържа различни резисторни елементи според специфичните изисквания на приложението, включително гофрирани резистори, резистори в алуминиеви корпуси и тръбни резисторни елементи.
Различни конфигурации могат да бъдат избрани за чисти производствени зони, прашни среди, маслени индустриални обекти и други взискателни работни условия за постигане на надеждна производителност.
Вътрешният корпус приема независим дизайн на охладителната камера, осигуряващ специални канали за въздушен поток за различни резисторни групи. Тази структура спомага за намаляване на натрупването на топлина между веригите и подобрява цялостната термична стабилност по време на работа.
Множество аксиални вентилатори осигуряват насочен въздушен поток през нагревателните елементи, подобрявайки ефективността на разсейване на топлината по време на непрекъсната работа с висока мощност.
Оптимизираният вентилационен дизайн спомага за поддържане на стабилни температурни характеристики за дългосрочни приложения, включително 24-часови условия на изпитване при голямо натоварване.
Всеки захранващ клон е оборудван с независими превключватели за наблюдение на температурата и защита, позволяващи бързо откриване и контролиране на необичайни условия по време на работа.
Този дизайн осигурява:
- Индивидуално откриване на повреди
- Намалено въздействие върху други вериги
- Подобрена наличност на системата
Когато един клон изпитва необичайни температурни условия, засегнатата верига може да бъде изключена, докато други вериги продължават да работят нормално.
Корпусът и вътрешните компоненти отговарят на изискванията за забавяне на горенето UL94V-2, което спомага за подобряване на безопасността по време на работа при претоварване и дългосрочна промишлена употреба.
Главната верига използва удебелени интегрирани медни шини, за да осигури надеждно предаване на ток при условия на работа с висока мощност.
Подсилената структура спомага за постигането на:
- По-ниска загуба на напрежение
- Намалено нагряване на проводника
- Подобрена дългосрочна способност за носене на ток
В сравнение с конвенционалните тънки клеми или медни ленти, този дизайн на шина осигурява по-добра стабилност за непрекъснати приложения с голям ток.
Системата от медни шини осигурява множество позиции на свързване, което позволява по-лесна интеграция с различно тествано оборудване, паралелни системи и персонализирани електрически схеми.
Резисторната кутия с висока мощност се използва широко в индустриални приложения, които изискват надеждно поглъщане на енергия, симулация на натоварване, контрол на тока и решения за съпротивление с висока мощност. Типичните области на приложение включват:
В тежките промишлени области резисторната система обикновено се прилага към металургично производствено оборудване, големи трансмисионни системи и тежкотоварни машини, където се изисква стабилна работа при условия на висока мощност.
За приложения за съхранение на енергия и електрически тестове, той може да бъде интегриран в тестови платформи за съхранение на енергия, системи за тестване на разреждане на батерии и високомощно електрическо тестово оборудване, за да осигури контролирани условия на натоварване и надеждна проверка на производителността.
Системата е подходяща за пристанищни кранове, тежкоповдигащи машини и подемни системи, които изискват ефективно разсейване на енергията и стабилно спиране при честа работа.
В приложения за промишлена автоматизация и задвижване може да се използва с големи инверторни задвижващи системи, приложения за спиране на мотори и оборудване за автоматизация за поддържане на надежден контрол на мощността и защита на системата.
| Елемент за изпълнение | Тестово състояние | Изискване |
|---|---|---|
| Диелектрична якост | 2500VAC/50Hz/60S | Ток на утечка ≤10mA |
| Изолационно съпротивление | 1000VDC | ≥100MΩ |
| Кратковременно претоварване | 10 пъти номинална мощност 5S | Без видими щети |
| Дългосрочен живот при натоварване | Циклична работа (10S разреждане, 90S интервал) | >9000ч |
| Тест за влажна топлина | 40℃±2℃ / 90%-95%RH / 100h | △R≤±(1%R+0.05Ω) |
| Температурен цикъл | -55 ℃, 55 ℃, 155 ℃ / 15 минути всяка, 5 цикъла | △R≤±(2%R+0.05Ω) |
| Устойчивост на топлина | 350 ℃/2ч | Няма очевидно обезцветяване или повреда |
| Температурен коефициент | Номинално натоварване срещу статично съпротивление | <300 ppm/℃ |
| Забавяне на горенето | 10 пъти номиналната мощност за 5мин | Червено отопление без пламък |
| Елемент за изпълнение | Тестово състояние | Изискване |
|---|---|---|
| Сила на терминала | 45N/30S | Без разхлабване или видими повреди |
| Устойчивост на вибрации | 5-200Hz, 1g, 98m/S² | Няма структурни повреди |
| Устойчивост на топлина при запояване | Терминалът е потопен при 350±5℃ за 3S | △R≤±(1%R+0.05Ω) |
| Външен вид | Визуална проверка | Без повреди, ясна маркировка |
| Запояемост | Терминалът е потопен при 235±5℃ за 5S | Покритие на спойка >95% |
| Елемент за сравнение | Високомощна резисторна кутия | Кутия с конвенционален спирачен/натоварващ резистор |
|---|---|---|
| Обхват на приложение | Поддържа спиране, тестове за разреждане, тестове за стареене и симулирани натоварвания | Обикновено са предназначени за сценарии с едно приложение |
| Охладителна система | Независими охладителни камери със специални канали за въздушен поток | Обща структура на въздушния поток с възможно акумулиране на топлина |
| Проектиране на защита | Индивидуална температурна защита за всеки захранващ клон | Обикновено използва обща температурна защита |
| Токова носеща конструкция | Подсилена медна шина за работа при голям ток | Стандартни клеми с ограничени токови възможности |
| Механична структура | Подсилен корпус, подходящ за тежки условия на работа | Стандартна конструкция от ламарина за по-леки приложения |
Dufew Electric е специализирана в проектирането и производството на индустриални резисторни продукти, включително високомощна резисторна кутия, спирачни резистори и персонализирани резисторни модули за индустриални задвижващи системи, оборудване за изпитване и енергийни приложения.
Нашият производствен процес обхваща пълния производствен цикъл, включително сглобяване на резисторни елементи, електрическа конфигурация, производство на корпуса, интегриране на компоненти, тестване на производителността и окончателна проверка.
С професионална инженерна поддръжка и стандартизирани производствени процедури Dufew може да осигури надеждни резисторни решения с:
- Персонализирани конфигурации на мощност и съпротивление
- Гъвкав дизайн на корпуса и охлаждането
- Complete electrical performance testing
- Възможност за стабилно серийно производство
- Поддръжка на OEM проекти и производители на промишлено оборудване
Всеки продукт се подлага на строг контрол на качеството, за да се гарантира стабилна електрическа работа, механична надеждност и дългосрочна безопасност при работа в взискателни индустриални среди.
Различните индустриални приложения изискват различни нива на мощност, стойности на съпротивление и условия на монтаж. Dufew предоставя персонализирани решения за резисторни кутии с висока мощност въз основа на специфични изисквания на проекта.
Опциите за персонализиране включват:
- Номинална мощност и стойност на съпротивление
- Работно напрежение и капацитет на тока
- Конфигурация на охлаждане
- Размери на корпуса и монтажна конструкция
- Подреждане на терминала
- Изисквания за защита
С професионален дизайн на резистори и възможности за производство, Dufew помага на клиентите да разработят надеждни решения за промишлени тестове, разреждане на енергия, спирачни системи и приложения за тежкотоварно оборудване.
Dufew извършва цялостни проверки на качеството, за да провери електрическата безопасност, механичната якост и дългосрочната експлоатационна надеждност.
Контролът на качеството включва:
- Проверка на суровините
- Тестване на електрически характеристики
- Тестване на температурна защита
- Крайна проверка на продукта
Dufew предоставя професионални решения за опаковане според размера на продукта и изискванията за транспортиране.
Характеристики на опаковката:
- Сигурно вътрешно фиксиране
- Защита от удар и вибрации
- Подходящ за международен транспорт
- Поддръжка за персонализирани и групови поръчки
Резисторната кутия с висока мощност е подходяща за инверторни спирачни системи с висока мощност, изпитване на индустриално натоварване, системи за разреждане на съхранение на енергия, повдигащо оборудване, системи за вятърна енергия и други приложения, изискващи голяма консумация на енергия.
Превключвателят за защита от температура следи вътрешната температура и осигурява защита от прегряване. Когато възникнат необичайни топлинни условия, той изключва свързаната верига, за да намали рисковете от прегряване и да подобри надеждността на системата.
да Dufew поддържа персонализиране на мощност, стойност на съпротивление, размери на корпуса, степен на защита, конфигурация на резистор и методи на свързване.
Трябва да се вземе предвид подходящо вентилационно пространство, посока на въздушния поток, околна температура и място за инсталиране, за да се поддържа ефективно разсейване на топлината по време на работа.
Непрекъснатата работа се влияе от номиналната мощност, продължителността на натоварването, ефективността на охлаждане, температурата на околната среда и дизайна за управление на топлината. Правилната конфигурация помага да се осигури стабилна работа при дългосрочни работни условия.
Резисторната кутия с висока мощност може да бъде проектирана за различни индустриални среди. Нивото на защита, структурата на корпуса и изборът на компоненти могат да бъдат персонализирани според условия като прах, влажност, температурни промени или външна инсталация.
да Множество резисторни кутии могат да бъдат конфигурирани за системи, изискващи по-голям мощностен капацитет. За поддържане на безопасна и надеждна работа са необходими съображения за правилно електрическо съвпадение, разстояние при инсталиране и разсейване на топлината.
Dufew е специализиран в проектирането и производството на промишлени резистори, предоставяйки персонализирани резисторни решения, стриктен контрол на качеството и пълно тестване на производителността за производителите на промишлено оборудване, системи за тестване и енергийни приложения.
Търсите резисторно решение с висока мощност за вашето индустриално оборудване или система за тестване?
Изпратете ни подробности за вашето приложение, включително номинална мощност, стойност на съпротивление, работно напрежение, работен цикъл, изисквания за охлаждане и условия за инсталиране. Dufew ще осигури подходяща конфигурация на високомощна резисторна кутия и техническа поддръжка.
Поискайте оферта днес за персонализирани резисторни решения.
