Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.

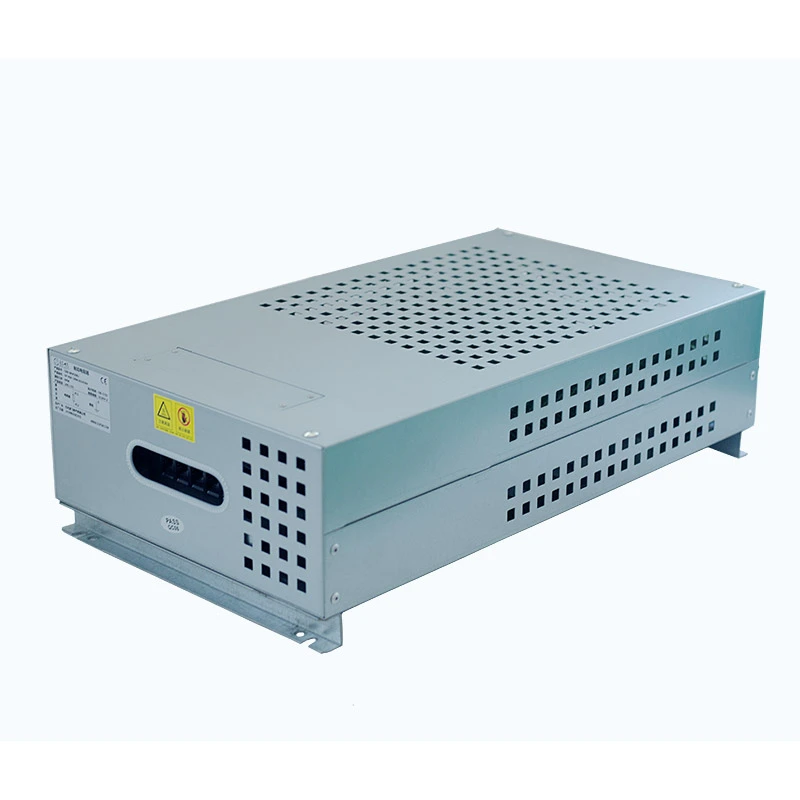

Тръбната резисторна кутия е високоефективен резисторен комплект, предназначен да абсорбира и разсейва излишната електрическа енергия, генерирана по време на забавяне на двигателя, аварийно спиране или процеси на тестване на натоварване. Той се използва широко в индустриални задвижващи системи, оборудване за силова електроника и приложения за управление на енергията.
Произведена от Dufew Electric, резисторната кутия приема запечатани тръбни резисторни елементи от неръждаема стомана с прецизно навити вътре съпротивителни проводници от никел-хромова сплав. Вътрешната структура е изпълнена с изолационен материал от магнезиев оксид (MgO) с висока плътност, който осигурява отлична електрическа изолация и ефективен топлопренос.
В сравнение с традиционните открити жични резистори или конвенционалните резисторни кутии, тръбният дизайн предлага по-добра защита срещу прах, влага, замърсяване с масло и механично въздействие, което го прави подходящ за взискателни индустриални среди.
Всеки тръбен резисторен елемент поддържа диапазон на мощност от 50W до 3000W. Множество елементи могат да бъдат свързани последователно или паралелно, за да се постигнат персонализирани мощности до 30kW, с налични стойности на съпротивление от 0,01Ω до 1kΩ.
Всяка резисторна тръба е независимо запечатана с външна обвивка от неръждаема стомана и пълна с изолационен материал от магнезиев оксид. Напълно затворената структура не позволява влага, прах и масло да достигнат до съпротивителния проводник, подобрявайки дългосрочната стабилност и експлоатационния живот.
Тръбните елементи са разположени хоризонтално с достатъчно разстояние между всяка тръба. Този дизайн подобрява циркулацията на въздушния поток и позволява на топлината да се пренася равномерно през металната повърхност, намалявайки локализираното прегряване по време на продължителна работа.
Резисторната кутия съчетава тръбни елементи от неръждаема стомана със защитен метален корпус за подобряване на устойчивостта срещу корозия, индустриален прах и тежки работни среди. Подходящ е за приложения в работилници, външни инсталации и промишлени обекти с висока влажност или излагане на химикали.
Всеки тръбен резисторен елемент се монтира независимо, което позволява индивидуална подмяна без премахване на цялата резисторна кутия. Това намалява времето за поддръжка и свежда до минимум времето за престой на оборудването.
- Напълно запечатана тръбна структура: Защитава вътрешните съпротивителни елементи от влага, прах, масло и индустриални замърсители.
- Висока топлопроводимост: Пълнежът от магнезиев оксид осигурява ефективен топлопренос и стабилна температура.
- Силна механична издръжливост: Конструкцията от неръждаема стомана предлага отлична устойчивост на вибрации и защита от удар.
- Гъвкава конфигурация: Поддържа персонализирани стойности на съпротивление, номинална мощност и инсталационни структури.
- Стабилна производителност при честа работа: Подходящ за повтарящи се цикли на спиране и поглъщане на енергия.
- Спестяващ място дизайн: Компактната структура позволява гъвкав монтаж в електрически шкафове или системи от оборудване.
Тръбната резисторна кутия се прилага широко в промишлени системи, които изискват ефективно разсейване на енергията и спирачен контрол, включително спирачни системи с честотен преобразувател, вериги за консумация на енергия на серво задвижване, асансьорно и повдигащо оборудване, кранове и други тежкотоварни машини.
Подходящ е и за машини с ЦПУ, конвейерни системи, машини за леене под налягане, опаковъчни машини, оборудване за вятърна енергия и възобновяема енергия, системи за тестване на зареждане и разреждане на батерии, както и приложения за тестване на промишлено натоварване.
| Параметър | Спецификация |
|---|---|
| Обхват на мощността | 1kW-30kW |
| Работно напрежение | ≤1200V |
| Диапазон на съпротивление | 0,01Ω-1kΩ |
| Толерантност към съпротивление | ±3%, ±5%, ±10% |
| Степен на защита | IP20 / IP23 |
| Температурен коефициент | ≤300 ppm/℃ |
| Степен на забавяне на горенето | UL94V-2 |
| Изолационен материал | Магнезиев оксид с висока плътност |
| Материал на съпротивителния проводник | Никел-хромова сплав |
| Стандартен | GB-5792 |
| Елемент за изпълнение | Тестово състояние | Изискване |
|---|---|---|
| Диелектрична якост | 2500VAC, 50Hz/60S | Ток на утечка ≤10mA |
| Изолационно съпротивление | 1000VDC | ≥100MΩ |
| Кратковременно претоварване | 10 пъти номинална мощност, 5S | Без видими щети |
| Живот на непрекъснато натоварване | Циклична работа | >9000ч |
| Тест за влажна топлина | 40℃±2℃, 90%-95%RH, 100h | △R≤±(1%R+0.05Ω) |
| Температурен цикъл | -55 ℃/55 ℃/155 ℃ цикъл | △R≤±(2%R+0.05Ω) |
| Устойчивост на топлина | 350 ℃/2ч | Няма видими щети |
| Температурен коефициент | Номинално състояние на натоварване | <300 ppm/℃ |
| Елемент за изпълнение | Тестово състояние | Изискване |
|---|---|---|
| Сила на терминала | 45N/30S | Без разхлабване или повреда |
| Устойчивост на вибрации | 5-200Hz, 1g | Няма структурни повреди |
| Устойчивост на топлина при запояване | 350±5℃, 3S | Без видими щети |
| Запояемост | 235±5℃, 5S | Покритие на спойка >95% |
Dufew Electric предоставя персонализирани решения за тръбни резисторни кутии, базирани на различни изисквания за индустриално приложение, включително номинална мощност, стойност на съпротивлението, условия на напрежение, брой резисторни тръби, методи на свързване, размери на корпуса, инсталационна структура и ниво на защита.
Множество тръбни резисторни елементи могат да бъдат конфигурирани чрез последователни или паралелни връзки, за да се постигнат различни спирачни характеристики и изисквания за изпитване на натоварване, което позволява на продукта да се адаптира към различни работни условия.
| Елемент за сравнение | Тръбна резисторна кутия | Традиционна алуминиева/гофрирана резисторна кутия |
|---|---|---|
| Вътрешна защита | Напълно затворена тръба от неръждаема стомана с MgO пълнеж | Някои конструкции имат открити или по-слабо защитени съпротивителни елементи |
| Устойчивост на влага и прах | Отлично уплътнение срещу вода, прах и масло | По-уязвим в сурови среди |
| Механична якост | Здрава тръбна метална конструкция с висока устойчивост на вибрации | Тънките корпуси или керамичните конструкции може да са по-крехки |
| Поддръжка | Индивидуалните тръбни елементи могат да се сменят отделно | Поддръжката може да изисква подмяна на по-големи компоненти |
| Индустриална адаптивност | Подходящ за влажна, прашна и тежка среда | Използва се главно при стандартни работни условия |
Тръбната резисторна кутия използва запечатани тръбни резисторни елементи от неръждаема стомана, пълни с изолационен материал от магнезиев оксид с висока плътност. Тази структура осигурява по-добра защита срещу влага, прах, замърсяване с масло и механични натоварвания в сравнение с традиционните конструкции на отворен тип навити или гофрирани резистори.
Този продукт обикновено се използва за абсорбиране на енергия в честотни преобразуватели, серво задвижвания, асансьори, кранове, CNC машини и друго оборудване с често ускоряване и забавяне. Също така е подходящ за тестване на индустриално натоварване, тестване на разреждането на батерията и системи за контрол на мощността.
да Dufew поддържа персонализиране на стойности на съпротивление, номинална мощност, изисквания за напрежение, размери на корпуса, методи на свързване и инсталационни структури според различни индустриални приложения.
да Модулният тръбен дизайн на елемента позволява една повредена резисторна тръба да бъде премахната и сменена, без да се променя целия комплект, което спомага за намаляване на разходите за поддръжка и времето за престой на оборудването.
да Запечатаната метална тръбна структура предлага отлична устойчивост на влага, прах, вибрации и замърсяване с масло. Може да работи надеждно в промишлени работилници, външно оборудване и други взискателни среди.
