Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.

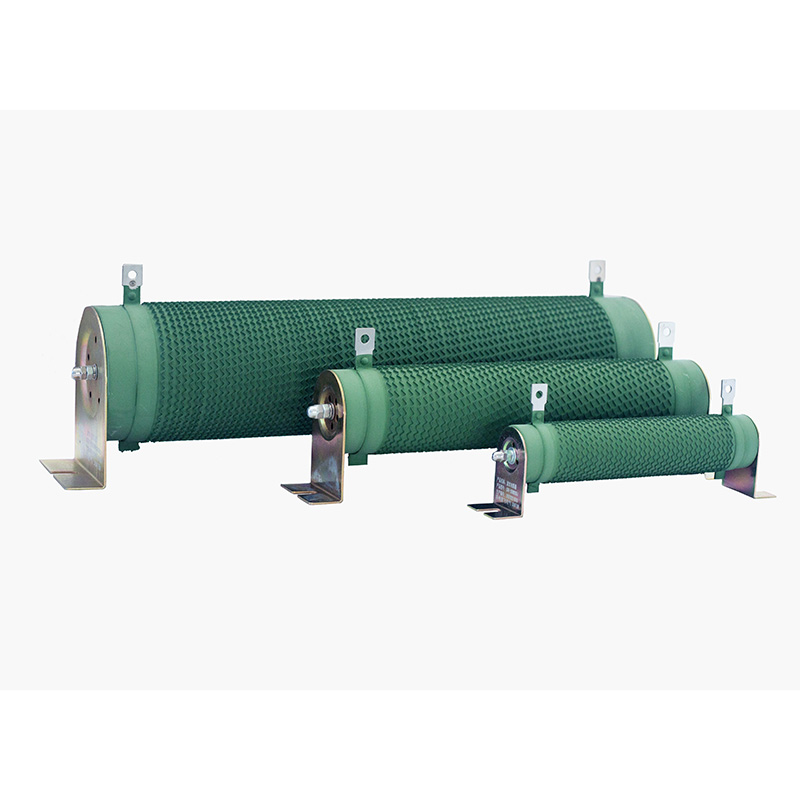

Гофрираните резистори от серията DUFEW CRR са проектирани за взискателни промишлени приложения, включително VFD спирачни системи, изпитване на натоварване на силовата електроника, динамично спиране и защита на вериги. С висок капацитет на мощност, отлично разсейване на топлината и дълъг експлоатационен живот, те осигуряват стабилна и надеждна работа в тежки работни среди.
Резистивният елемент е произведен от висококачествена лента от никел-хром (Ni-Cr) или константанова сплав, прецизно навита в гофриран профил чрез автоматизирано оборудване и монтирана на ръба върху високочестотна куха керамична сърцевина. Той е надеждно фиксиран със скоби от неръждаема стомана за подобряване на устойчивостта на вибрации и механичната стабилност, докато клемите от неръждаема стомана за тежък режим на работа осигуряват отлична устойчивост на корозия и надеждни електрически връзки.
За повишена издръжливост повърхността на резистора е покрита с екологично изолиращо покритие, забавящо горенето UL94V-2, което е без дим, не е токсично, устойчиво на окисление и силно устойчиво на влага и стареене. Произведени в съответствие със стандартите GB-5792, продуктите поддържат както хоризонтална, така и вертикална инсталация, което позволява гъвкаво интегриране в електрически контролни шкафове или самостоятелни резисторни модули.
| Код на модела | Смисъл | Описание |
| CRR | Серия | Гофриран резистор |
| 2500W | Номинална мощност | 2500W |
| 54.4R | Номинална устойчивост | 54,4Ω |
| J | Толерантност към съпротивление | J = ±5% (по избор: K = ±10%, H = ±3%) |
| Параметър | Спецификация |
| Обхват на мощността | 50W–10KW |
| Работно напрежение | ≤1200V |
| Диапазон на съпротивление | 0,01Ω–1KΩ |
| Толерантност към съпротивление | ±3% / ±5% / ±10% |
| Степен на защита | IP00 |
| Температурен коефициент (TCR) | ≤300 ppm/°C |
| Степен на огнеустойчивост | UL 94V-2 |
| Стандарт за съответствие | GB/T 5792 |
1: Изолираща сърцевина: Използва високочестотна куха керамична тръба, предлагаща отлична устойчивост на висока температура, структурна твърдост и устойчивост на удар, гарантирайки стабилността на резисторния елемент при работни условия на висока температура.
2: Съпротивителен елемент: Използва висококачествена лента от никел-хром или константанова сплав, характеризираща се с нисък температурен коефициент и висок капацитет на претоварване. Гофрираният дизайн с навити ръбове максимизира повърхността на разсейване на топлината, като същевременно минимизира индуктивността.
3: Монтаж и клеми: Скоби от неръждаема стомана закрепват съпротивителната лента, за да предотвратят изместване или разхлабване; клемите са изработени от неръждаема стомана с удебелена конструкция и повърхностна обработка, осигуряваща устойчивост на корозия, предотвратяване на ръжда и лесно свързване.
4: Повърхностно покритие: Включва екологично зелено изолиращо покритие със силна адхезия и UL94V-2 рейтинг за забавяне на горенето. Той е устойчив на корозия, без дим, нетоксичен и без мирис, като ефективно предпазва лентата за устойчивост от окисляване и удължава експлоатационния живот.
5: Обща структура: Диапазонът на мощността е от 50W до 10KW, със стойности на съпротивление от 0,01Ω до 1KΩ и работни напрежения до 1200V; структурата на гофрирана лента с навити ръбове съчетава ниска индуктивност с висока прецизност.
● Гофрирана навита структура, предлагаща голяма площ на разсейване на топлината и отлична термична стабилност
●Високочестотна куха керамична сърцевина; устойчив на висока температура, здрав и удароустойчив
●Висококачествена съпротивителна тел от сплав; нисък температурен коефициент (≤300 ppm/°C) и висока точност
●Силна способност за краткотрайно претоварване; издържа 10x номинална мощност за 5 секунди без видими повреди
●Клеми от неръждаема стомана; устойчиви на корозия, устойчиви на ръжда и надеждни връзки
●Екологично покритие; устойчив на горене и корозия; без дим, нетоксичен и без мирис
●Строгото валидиране на производителността; напълно съвместими със стандартите за издръжливост на напрежение, влажна топлина и термичен удар
●Съвместим със стандартите GB-5792; надеждно качество
Спирачни резистори за задвижвания с променлива честота (VFD); защитни резистори за серво задвижвания; резистивни товари за изпитване на силова електроника; Резистори за вземане на проби за захранващи вериги; Токоограничаващи резистори за моторни задвижвания; стартови резистори; резистори за защита на веригата. Широко използван в оборудване в индустрии като асансьори, пристанищни машини, валцовани мелници, кранове, лебедки, машини за леене под налягане, машини за теглене на тел, центрофуги, текстилни машини, оборудване за печат и боядисване, стакери-регенератори, машини за производство на хартия, сценично оборудване и системи за тестване.
| Електрически характеристики | Условия на теста | Изпълнение |
| Диелектрично издържано напрежение | 2500VAC / 50Hz / 60s | Ток на утечка ≤10mA |
| Изолационно съпротивление | 1000VDC | Изолационно съпротивление ≥100MΩ |
| Кратковременно претоварване | 10× номинална мощност за 5s | Без видими щети |
| Дългосрочен живот при натоварване | Цикличен тест при включване (10 s захранване, 90 s изключено) | >9000 часа |
| Стационарна влажна топлина | 40°C ±2°C, 90%–95% относителна влажност, 100 часа | ΔR ≤ ±(1%R + 0,05Ω) |
| Бърза промяна на температурата | -55°C, 55°C, 155°C, 15 минути при всяка температура, 5 цикъла | ΔR ≤ ±(2%R + 0,05Ω) |
| Устойчивост на топлина | 350°C / 2 часа | Няма очевидно обезцветяване или повреда |
| Температурен коефициент (TCR) | Устойчивост при номинално натоварване в сравнение със статично съпротивление | ≤300 ppm/°C |
| Устойчивост на пламък | 10 × номинална мощност за 5 минути | Нажежен до червено без открит пламък |
| Механични характеристики | Условия на теста | Изпълнение |
| Сила на терминала | 45N / 30s | Без разхлабване или видими повреди |
| Устойчивост на вибрации | 5–200Hz, 1g, 98m/s² | Няма видими повреди по външната структура |
| Устойчивост на топлина при запояване | Оловни клеми, потопени в 350±5℃ спойка за 3s | ΔR ≤ ±(1%R + 0,05Ω); без видими външни повреди, маркировките остават ясни |
| Запояемост | Клеми, потопени в 235±5℃ спойка за 5s | Покритие на спойка върху повърхността на клемите ≥95% |
| Критерии за сравнение | Гофриран резистор | Конвенционален резистор от въглероден филм/метален филм |
| Управление на мощността | Проектиран за приложения с висока мощност, 50W–10kW; издържа 10× номинална мощност за краткотрайни претоварвания | Обикновено 0,1–20 W; лесно се поврежда при условия на претоварване |
| Температурна устойчивост и експлоатационен живот | Издържа на температури до 350°C; цикличен експлоатационен живот надвишава 9000 часа | По-ниска устойчивост на топлина; резистивният филм има тенденция да остарява и да се отлепва при продължителни високи температури |
| Текущ капацитет | Подходящ за приложения с голям ток, спиране на двигателя, регенеративен разряд и натоварване | Основно проектиран за слаботокови сигнални вериги на печатни платки |
| Индуктивни характеристики | Стандартните модели имат по-висока индуктивност; налични са неиндуктивни гофрирани версии | Дизайн без намотки с много ниска индуктивност, подходящ за високочестотни вериги с ниска мощност |
| Устойчивост на околната среда | Керамичното ядро с клеми от неръждаема стомана осигурява отлична устойчивост на вибрации и удар | Тънкослойната структура има по-слаба адхезия и е по-податлива на повреда, предизвикана от вибрации |
| Ефективност на разходите | Изключително рентабилен за приложения с висока мощност; по-висока цена за рейтинги с ниска мощност | Ниска цена за приложения с ниска мощност; скъпо и по-малко практично за изисквания за висока мощност |
Q1: Как да избера резистор с подходяща мощност?
О: Изберете резистор с номинална мощност 1,5 до 2 пъти по-голяма от реалната консумация на енергия във веригата. Също така, помислете за намаляване на мощността поради температурата на околната среда; изисква се по-висока мощност за среда с висока температура.
Q2: Нормално ли е повърхностната температура на резистора да е много висока?
О: Гофрираните резистори DUFEW преобразуват електрическата енергия в топлина по време на работа, така че високата повърхностна температура е нормална. Уверете се, че мястото на инсталиране е добре проветрено и без запалими материали. Ако температурата е необичайно висока, проверете за претоварване или подбрана номинална мощност.
Q3: Какъв е препоръчителният метод за инсталиране на резисторите?
A: Продуктът поддържа хоризонтален или вертикален монтаж; хоризонталният монтаж е за предпочитане, за да се улесни охлаждането чрез естествена конвекция. Осигурете достатъчна свобода около тялото на резистора (обикновено поне колкото диаметъра на резистора) и избягвайте монтирането му изравнено със стените на шкафа или други компоненти, генериращи топлина. Ако няколко резистора са инсталирани един до друг, разстоянието между тях трябва да бъде поне 50 mm.
Q4: Какви са степени на толерантност на съпротивление за серията CRR и как да избера?
A: Серията DUFEW CRR предлага три степени на толерантност: клас K (±10%), клас J (±5%) и клас H (±3%). Клас J (±5%) обикновено е достатъчен за промишлено спиране и натоварване; за вериги за прецизно измерване или вземане на проби се препоръчва клас H (±3%) за по-висока точност.
