Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.

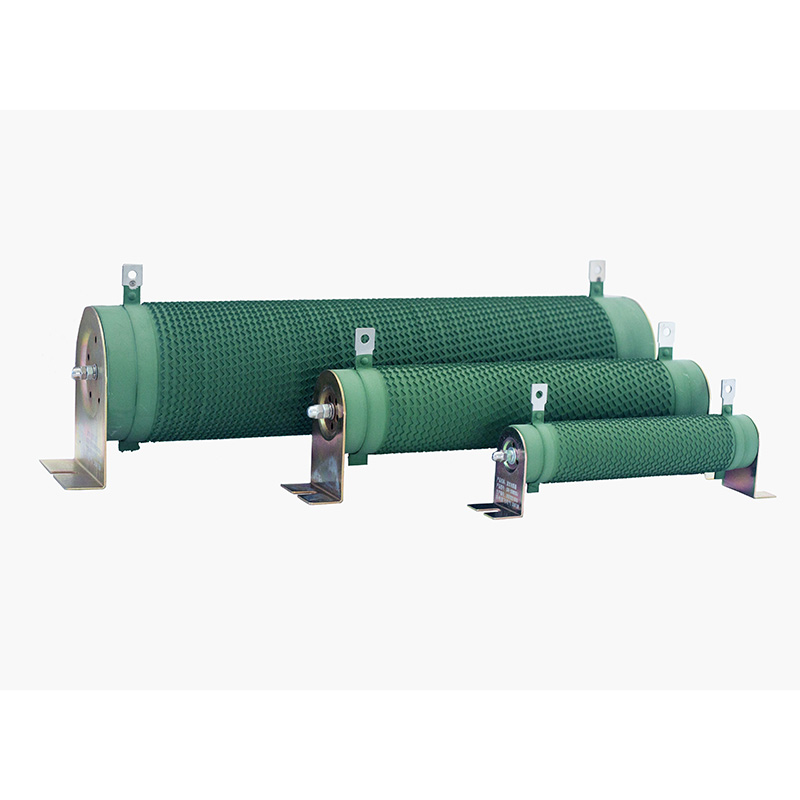

Инверторният гофриран резистор от серията DUFEW CRR е спирачен компонент с висока мощност, предназначен за инверторни системи за разсейване на енергия. По време на бързо забавяне на двигателя, регенеративната енергия се връща към инверторната DC шина, причинявайки повишаване на напрежението. Без подходящо управление на енергията прекомерното напрежение може да задейства защита от пренапрежение или да повреди силовите полупроводникови компоненти.
Серията CRR използва висококачествена лента от никел-хром (Ni-Cr) или сплав Constantan, прецизно оформена в гофрирана структура и вертикално навита около куха керамична сърцевина с високо съдържание на алуминий. Този дизайн увеличава площта на разсейване на топлината, подобрява топлинната ефективност и намалява паразитната индуктивност, за да минимизира пиковете на напрежението по време на високочестотно превключване.
Проектиран за чести условия на спиране, продуктът осигурява силна способност за краткотрайно претоварване, стабилна топлинна ефективност и надеждна работа в индустриална среда. Обикновено се използва в асансьори, кранове, валцови мелници, машини за леене под налягане, центрофуги, конвейери и други системи за задвижване с променлива честота.
По време на забавяне на двигателя, регенеративната енергия се прехвърля от инверторната DC шина към спирачния модул и се преобразува в топлина чрез съпротивителния елемент. Този процес помага за предотвратяване на пренапрежение на DC шината, защитава компонентите на инвертора и поддържа стабилна спирачна ефективност при многократни работни условия.
| Код на модела | Смисъл | Описание |
|---|---|---|
| CRR | Продуктова серия | Инверторен гофриран резистор |
| 2500W | Номинална мощност | 2500 вата |
| 54.4R | Номинална устойчивост | 54,4 Ω |
| J | Толерантност към съпротивление | J = ±5% (по избор: K = ±10%, H = ±3%) |
| Параметър | Спецификация |
|---|---|
| Обхват на мощността | 50W--10kW |
| Работно напрежение | ≤1200V |
| Диапазон на съпротивление | 0,01Ω--1kΩ |
| Толерантност към съпротивление | ±3%, ±5%, ±10% |
| Степен на защита | IP00 |
| Температурен коефициент (TCR) | ≤300 ppm/°C |
| Степен на огнеустойчивост | UL 94V-2 |
| Стандарт за съответствие | GB/T 5792 |
Резисторът е изграден върху еднокомпонентно керамично ядро с високо съдържание на алуминий и кух въздушен канал, който насърчава непрекъснатия въздушен поток за ефективно охлаждане. Керамичната структура издържа на повтарящи се цикли на спиране при висока температура без напукване, поддържа отлична изолационна производителност и ефективно абсорбира термичния шок по време на бързото разсейване на енергията.
Нагревателният елемент е произведен от лента от никел-хромова сплав с високо съпротивление, прецизно щампована в непрекъснат гофриран профил. В сравнение с конвенционалното навиване с кръгла жица, гофрираната лента осигурява по-голяма площ на разсейване на топлината, по-висок капацитет на токопренасяне и по-стабилно съпротивление при повтарящи се условия на старт-стоп спиране. Температурният коефициент остава под300 ppm/°C.
Клемите, заключващите скоби и монтажните скоби са произведени от удебелена неръждаема стомана с антикорозионна пасивна обработка. Сглобката поддържа сигурно механично закрепване при непрекъснати вибрации, издържа на многократна топлина на запояване и минимизира контактното съпротивление, причинено от окисляване, осигурявайки надеждна работа при взискателни инверторни приложения.
Екологичното неорганично изолационно покритие осигурява отлична устойчивост на високи температури, корозия, влага и прах. По време на условия на краткотрайно претоварване, резисторът може да свети в червено, без да произвежда открит пламък, което спомага за подобряване на безопасността при работа, като същевременно удължава експлоатационния живот на лентата от сплав в индустриална среда.
Специално проектиран за VFD спирачни приложения, резисторът бързо разсейва регенеративната енергия, генерирана по време на забавяне на двигателя, като ефективно предотвратява повишаването на напрежението на DC шината и елиминира алармите за пренапрежение на инвертора (OV).
Вертикално навитата лента от гофрирана сплав осигурява значително по-голяма охлаждаща повърхност в сравнение с конвенционалните навити резистори. В комбинация с кухото керамично ядро, той осигурява ефективен топлопренос, по-ниски работни температури и стабилна производителност по време на чести цикли на спиране старт-стоп.
Проектиран да издържи10 пъти над номиналната мощност за до 5 секунди, резисторът лесно се справя с високоенергийните импулси, генерирани по време на аварийни спирания, спускане на голям товар и бързо забавяне на двигателя без видими повреди.
Изработен от керамика с високо съдържание на алуминий, тежък хардуер от неръждаема стомана и UL94V-2 огнеупорно покритие, резисторът предлага отлична устойчивост на вибрации, корозия, прах, влага и повтарящи се термични цикли, осигурявайки дългосрочна надеждност при взискателни индустриални приложения.
Подсиленият монтажен възел от неръждаема стомана поддържа сигурни електрически връзки дори при продължителни вибрации, което прави резистора идеален за кранове, валцови мелници, асансьори и друго тежкотоварно оборудване, задвижвано от инвертор.
Предлага се с толеранс на съпротивление от±3%, ±5% и ±10%, серията CRR обхваща мощности от50W до 10kWи поддържа персонализирани стойности на съпротивление, размери, стилове на клеми и монтажни конфигурации, за да отговори на специфичните изисквания на инвертора.
Неорганичното изолационно покритие е забавящо горенето, без дим и съответства наUL94V-2изисквания. По време на условия на претоварване, резисторът свети в червено, без да произвежда открит пламък, което спомага за подобряване на безопасността при работа.
Идеален за кранове, асансьори, подемници, лебедки и повдигащи платформи, които изискват често ускоряване и спиране, като същевременно поддържат стабилна работа на инвертора.
Подходящ за валцови мелници, машини за леене под налягане, CNC оборудване, машини за изтегляне на тел, текстилни машини и друго оборудване за обработка с повтарящи се цикли на спиране.
Широко използван в конвейерни системи, автоматизирани производствени линии, логистично оборудване и автоматизация на складове за абсорбиране на регенеративна спирачна енергия и подобряване на стабилността на системата.
Препоръчва се за системи за изпитване на двигатели, оборудване за симулиране на натоварване, лабораторни тестови стендове, центрофуги и други специализирани индустриални приложения, изискващи надеждно разсейване на спирачната енергия.
DUFEW е специализирана в разработването и производството на висококачествени силови електронни компоненти, осигурявайки надеждни продукти и интегрирани решения за индустриални потребители, дистрибутори и OEM клиенти.
Модерните производствени съоръжения, стандартизираните производствени процеси и стриктният контрол на качеството осигуряват стабилна електрическа работа, постоянно качество на продукта и надеждна дългосрочна работа.
В допълнение към инверторните спирачни резистори, DUFEW предлага широка гама от силови електронни продукти, включително реактори, спирачни модули, филтри, трансформатори, товарни групи и различни решения за промишлени резистори.
Персонализирани стойности на съпротивление, номинална мощност, размери, конфигурации на клеми и опции за монтаж са налични въз основа на чертежи на клиента или технически спецификации.
С ефективно управление на производството и опитна инженерна поддръжка, DUFEW осигурява стабилни срокове за изпълнение, бърза техническа помощ и професионални услуги за избор на продукти за глобални клиенти.
| Характеристика | Условия на теста | Изпълнение |
|---|---|---|
| Диелектрично издържано напрежение | 2500VAC / 50Hz / 60s | Ток на утечка ≤10mA |
| Изолационно съпротивление | 1000VDC | ≥100MΩ |
| Кратковременно претоварване | 10 × номинална мощност за 5 секунди | Без видими щети |
| Живот на натоварване | Циклична работа (10 s ВКЛ. / 90 s ИЗКЛ.) | >9 000 часа |
| Устойчивост на влажна топлина | 40°C ±2°C, 90--95% RH, 100 часа | ΔR ≤ ±(1%R + 0,05Ω) |
| Бързи температурни цикли | -55°C / 55°C / 155°C, 15 минути всяка, 5 цикъла | ΔR ≤ ±(2%R + 0,05Ω) |
| Устойчивост на топлина | 350°C за 2 часа | Без видимо обезцветяване или повреда |
| Температурен коефициент | Номинално натоварване спрямо първоначално съпротивление | <300 ppm/°C |
| Устойчивост на пламък | 10 × номинална мощност за 5 минути | Свети червено без открит пламък |
| Характеристика | Условия на теста | Изпълнение |
|---|---|---|
| Сила на терминала | 45N / 30 секунди | Без разхлабване или видими повреди |
| Устойчивост на вибрации | 5--200Hz, 1g, 98m/s² | Без видими структурни щети |
| Устойчивост на топлина при запояване | Клеми, потопени в 350±5°C спойка за 3 секунди | ΔR ≤ ±(1%R + 0,05Ω) |
| Запояемост | Клеми, потопени в 235±5°C спойка за 5 секунди | Покритие на спойка ≥95% |
Забележка: Всички данни за ефективността са получени при стандартни условия на лабораторни тестове в съответствие сGB/T 5792за осигуряване на постоянно качество и надеждна работа на продукта.
| Елемент за сравнение | DUFEW инверторен гофриран резистор | Силов резистор с общо предназначение |
|---|---|---|
| Основно приложение | Проектиран специално за VFD динамично спиране и регенеративно разсейване на енергия | Проектиран за непрекъснато разсейване на мощността и електрически вериги с общо предназначение |
| Оперативно задължение | Кратковременна импулсна работа с висока енергия с периодични работни цикли | Непрекъсната или стабилна работа |
| Метод на избор | Съпротивление, избрано според спецификациите на инвертора; номинална мощност, изчислена въз основа на работния цикъл на спиране | Избран според изискванията за непрекъснато разсейване на мощността |
| Възможност за претоварване | Издържа до10× номинална мощност за 5 секунди, идеален за регенеративно спиране | Ограничена способност за претоварване; не е подходящ за повтарящи се високоенергийни импулси |
| Разсейване на топлината | Структурата на гофрирана лента осигурява голяма охлаждаща повърхност за ефективен топлопренос | Конвенционалната намотка предлага ограничена ефективност на охлаждане |
| Работна температура | Температура на повърхността до300°Cс350°Cтоплоустойчиво покритие | Обикновено по-долу200°Cв зависимост от вида на резистора |
| Потискане на пикове на напрежението | Гофрираната намотка спомага за намаляване на пиковете на комутационното напрежение и подобрява стабилността на инвертора | Няма оптимизация за потискане на пикове на напрежението |
| Механична надеждност | Клемите и скобите от неръждаема стомана осигуряват отлична устойчивост на вибрации за тежко промишлено оборудване | Стандартна конструкция, предназначена за общи електрически приложения |
| Типични приложения | Асансьори, кранове, валцови мелници, серво системи, машини за леене под налягане, конвейери | Общо електронно оборудване, захранвания, осветителни вериги и индустриални системи за управление |
A: Инверторен спирачен резистор е специално проектиран да абсорбира регенеративна енергия, генерирана по време на забавяне на двигателя. За разлика от стандартните силови резистори, той работи при краткотрайни, високоенергийни импулсни условия и е оптимизиран за периодично спиране, а не за непрекъснато разсейване на мощността.
О: Стойността на съпротивлението трябва да следва препоръчителната спецификация на производителя на инвертора, докато номиналната мощност трябва да бъде избрана според честотата на спиране, времето за спиране, работния цикъл и мощността на двигателя. Ако не сте сигурни, инженерният екип на DUFEW може да препоръча подходящия модел въз основа на вашето приложение.
О: Като цяло е такане се препоръчва. Различните инвертори могат да имат различни спирачни напрежения и работни последователности. Споделянето на резистор може да доведе до нестабилна работа или недостатъчна спирачна ефективност. Ако е необходим общ резистор, както стойността на съпротивлението, така и номиналната мощност трябва да бъдат внимателно изчислени.
A: Да. Ние предоставяме OEM и ODM производствени услуги, включително персонализирани стойности на съпротивление, мощности, размери, стилове на клеми, монтажни скоби и цялостни решения, базирани на чертежи на клиента или технически спецификации.
О: Той е проектиран за стандартни VFD спирачни приложения, където способност за високо претоварване и ефективно разсейване на топлината са основните изисквания. АНеиндуктивен гофриран резисторсе препоръчва за високочестотни PWM вериги, системи за съхранение на енергия и приложения, където изключително ниската индуктивност е критична.
О: Инверторните спирачни резистори се използват широко в асансьори, кранове, подемници, валцовани мелници, машини за леене под налягане, конвейери, текстилни машини, автоматизирани производствени линии, системи за серво задвижване и оборудване за възобновяема енергия.
DUFEW осигурява високо качествоИнверторни гофрирани резисториза промишлена автоматизация, възобновяема енергия и приложения с моторни задвижвания по целия свят. Независимо дали имате нужда от стандартен продукт или напълно персонализирано решение, нашият инженерен екип е готов да подкрепи вашия проект с професионални препоръки и бързо производство.
- OEM и ODM производство
- Персонализирани стойности на съпротивлението
- Персонализирани мощности (50W--10kW)
- Персонализирани размери и опции за монтаж
- Техническа поддръжка при подбор
- Стабилно масово производство
- Бърза глобална доставка
Свържете се с DUFEW днес, за да обсъдите вашата кандидатура или да поискате конкурентна оферта.
