Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.

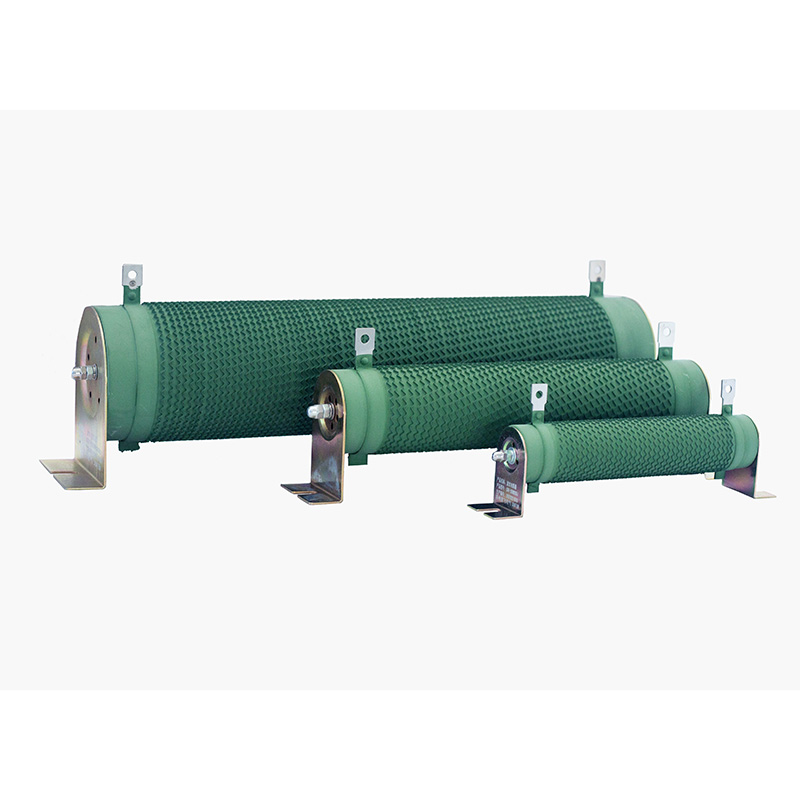

Тръбният резистор DUFEW е високомощен жичен компонент, изграден с керамична тръбна структура, която осигурява електрическа изолация и ефективен топлопренос. Съпротивителните проводници, направени от сплав никел-хром (Ni-Cr), манганин или константан, са прецизно навити около керамичното ядро, за да се постигне стабилно съпротивление, силна способност за претоварване и постоянни топлинни характеристики.
Дизайнът на керамичната тръба подобрява плътността на мощността и ефективността на охлаждане чрез пренос на топлина през вътрешната сърцевина. След навиване, резисторът е покрит с високотемпературен изолационен слой, забавящ горенето, за да предпази съпротивителния проводник от окисление, влага и влияние на околната среда, като спомага за поддържане на стабилна работа в индустриални условия.
Подходящ за индустриални енергийни приложения, този резистор обикновено се използва в VFD спирачни системи, вериги за стартиране на двигатели, оборудване за изпитване на натоварване, машини за заваряване и други електрически системи, изискващи контролирано разсейване на енергия и надеждна топлинна ефективност.
Резисторът преобразува електрическата енергия в топлина чрез проводник от съпротивителна сплав, навит около керамична тръба. Керамичното ядро осигурява изолация, като същевременно помага за преноса на топлина към околната среда за ефективен контрол на температурата.
Със стабилна производителност при висок ток, краткотрайно претоварване и повтарящи се условия на превключване, той е подходящ за динамично спиране, стартиране на мотор, ограничаване на тока, симулиране на натоварване, спад на напрежението и приложения за консумация на енергия.
| Код на модела | Смисъл | Описание |
|---|---|---|
| CRR | Продуктова серия | Тръбен резистор |
| 2500W | Номинална мощност | 2500 вата |
| 54.4R | Номинална устойчивост | 54,4 Ω |
| J | Толерантност към съпротивление | J = ±5% (по избор: K = ±10%, H = ±3%) |
| Параметър | Спецификация |
|---|---|
| Обхват на мощността | 50W--10kW |
| Работно напрежение | ≤1200V |
| Диапазон на съпротивление | 0,01Ω--1kΩ |
| Толерантност към съпротивление | ±3%, ±5%, ±10% |
| Степен на защита | IP00 |
| Температурен коефициент (TCR) | ≤300 ppm/°C |
| Степен на огнеустойчивост | UL 94V-2 |
| Стандарт за съответствие | GB/T 5792 |
Структурата на намотката пряко влияе върху способността на резистора за разсейване на топлината, индуктивността и пригодността за приложение.
Съпротивителният проводник е навит в конвенционален спирален модел около керамичната тръба. Тази структура предлага просто и икономично решение за нискочестотни приложения за разсейване на мощността, където индуктивността не е критична загриженост.
Съпротивителната жица е оформена в гофриран профил и монтирана вертикално върху керамичната тръба. Този дизайн значително увеличава площта на охлаждащата повърхност, като същевременно намалява паразитната индуктивност, което го прави идеален за VFD спирачни системи, импулсни натоварвания и приложения, изискващи подобрени топлинни характеристики.
Осигурява постоянна стойност на съпротивлението и е подходящ за повечето стандартни индустриални приложения, изискващи стабилна работа без поддръжка.
Съпротивлението може да се регулира с помощта на подвижна метална скоба или почукващ механизъм, което позволява гъвкави настройки на съпротивлението за пускане в експлоатация на оборудване, тестване и приложения с променливо натоварване.
Предлага се с множество точки на отклоняване, за да осигури различни стойности на съпротивление от един резистор, което го прави подходящ за сложни електрически вериги и многостепенно управление на натоварването.
Произведена от висококачествена изолационна керамика, тръбата осигурява отлична диелектрична якост, ефективен топлопренос, висока механична якост и изключителна устойчивост на термичен шок по време на непрекъсната промишлена работа.
Предлага се в сплави никел-хром (Ni-Cr), манганин и константан, съпротивителният проводник предлага стабилни електрически характеристики, отлична способност за претоварване и дългосрочна стабилност на съпротивлението при многократни термични цикли.
Екологично неорганично изолационно покритие предпазва съпротивителния проводник от окисление, влага, прах и корозия, като същевременно осигурява надеждна огнезащита в съответствие с изискванията на UL94V-2.
Керамичната тръба функционира едновременно като изолираща опора и ефективна среда за разсейване на топлината, което позволява на резистора да доставя по-високи мощности в рамките на компактен отпечатък. Това го прави идеален за индустриални приложения, където мястото за инсталиране е ограничено.
Високата топлопроводимост на керамичната тръба позволява бърз трансфер на топлина от съпротивителния проводник към околния въздух. Опционалната вертикална гофрирана намотка допълнително увеличава площта на охлаждащата повърхност, като подобрява непрекъснатото натоварване и намалява работната температура.
Произведен от висококачествени керамични материали и защитен от високотемпературно неорганично изолиращо покритие, резисторът може да издържи на работни температури до 350°C. Предлагат се версии със стъклено емайлово покритие за приложения, изискващи температури до 375°C.
Проектиран за приложения с голям ток и краткотрайно претоварване, резисторът осигурява отлична устойчивост на термичен шок и повтарящо се импулсно натоварване. Той е много подходящ за стартиране на двигатели, динамично спиране и приложения за изпитване на натоварване.
DUFEW предлага фиксирани, регулируеми, многотерминални, с ниска индуктивност и специално проектирани тръбни резистори, за да отговорят на различни електрически и механични изисквания в различни индустрии.
Резисторът може да бъде доставен с различни монтажни скоби и конфигурации на клеми, позволяващи удобна инсталация в електрически шкафове, товарни групи, оборудване за изпитване и индустриални машини.
Премиум тел от сплав за устойчивост, издръжлива керамична структура и устойчиво на окисление защитно покритие осигуряват стабилни стойности на съпротивление, отлична термична стабилност и удължен експлоатационен живот при взискателни работни условия.
Широко използван в заваръчни машини, индустриални контролни шкафове и системи за електрическа автоматизация за ограничаване на тока, спад на напрежението и разсейване на енергия.
Подходящ за групи от товари, оборудване за тестване на изгаряне, системи за разреждане на батерии и тестове за стареене на захранване, където се изисква стабилно разсейване на мощността.
Прилага се в спирачни системи с VFD с малка и средна мощност, вериги за стартиране на двигатели, системи за серво задвижване и индустриално трансмисионно оборудване, изискващо надеждно спиране и контрол на натоварването.
Използва се в електрическо измервателно оборудване, вериги за защита, разпределителни уреди и контролни панели за осигуряване на стабилно съпротивление и подобряване на надеждността на веригата.
Идеално решение за подмяна за поддръжка на промишлено оборудване, надграждане на машини и OEM производство, с гъвкаво персонализиране, достъпно за международни клиенти.
| Характеристика | Условия на теста | Изпълнение |
|---|---|---|
| Диелектрично издържано напрежение | 2500VAC / 50Hz / 60s | Ток на утечка ≤10mA |
| Изолационно съпротивление | 1000VDC | ≥100MΩ |
| Кратковременно претоварване | 10 × номинална мощност за 5 секунди | Без видими щети |
| Живот на натоварване | Циклична работа (10 s ВКЛ. / 90 s ИЗКЛ.) | >9 000 часа |
| Устойчивост на влажна топлина | 40°C ±2°C, 90--95% RH, 100 часа | ΔR ≤ ±(1%R + 0,05Ω) |
| Бързи температурни цикли | -55°C / 55°C / 155°C, 15 минути всяка, 5 цикъла | ΔR ≤ ±(2%R + 0,05Ω) |
| Устойчивост на топлина | 350°C за 2 часа | Без видимо обезцветяване или повреда |
| Температурен коефициент (TCR) | Номинално натоварване спрямо първоначално съпротивление | <300 ppm/°C |
| Устойчивост на пламък | 10 × номинална мощност за 5 минути | Свети червено без открит пламък |
| Характеристика | Условия на теста | Изпълнение |
|---|---|---|
| Сила на терминала | 45N / 30 секунди | Без разхлабване или видими повреди |
| Устойчивост на вибрации | 5--200Hz, 1g, 98m/s² | Без видими структурни щети |
| Устойчивост на топлина при запояване | Клеми, потопени в 350±5°C спойка за 3 секунди | ΔR ≤ ±(1%R + 0,05Ω) |
| Запояемост | Клеми, потопени в 235±5°C спойка за 5 секунди | Покритие на спойка ≥95% |
Забележка: Всички данни за производителността са измерени при стандартни лабораторни условия в съответствие с GB/T 5792. Действителната производителност може да варира в зависимост от условията на инсталиране, температурата на околната среда и работния цикъл.
| Елемент за сравнение | Тръбен резистор DUFEW | Конвенционален нетръбен мощен резистор |
|---|---|---|
| Основна структура | Високоякостната керамична тръба служи едновременно като изолационна опора и среда за разсейване на топлината | Носещата структура е предимно механична, с относително ограничена способност за разсейване на топлината |
| Плътност на мощността | По-висока изходна мощност в рамките на едно и също пространство за инсталиране поради ефективна топлопроводимост | По-ниска плътност на мощността поради структурни и охлаждащи ограничения |
| Разсейване на топлината | Керамичната тръба осигурява бърз пренос на топлина; опционалната гофрирана намотка допълнително подобрява ефективността на охлаждане | Разсейването на топлина зависи главно от повърхността и като цяло е по-малко ефективно |
| Опции за конфигурация | Предлага се във фиксирани, регулируеми, многотерминални и нискоиндуктивни версии | Предимно проекти с фиксирано съпротивление с ограничена гъвкавост на конфигурацията |
| Механична якост | Дебелостенната алуминиева керамична конструкция предлага отлична устойчивост на удар и дългосрочна структурна стабилност | Тънките керамични или филмови структури са по-податливи на напукване или повреда по време на транспортиране и монтаж |
| Поддръжка | Гладката цилиндрична повърхност минимизира натрупването на прах и опростява рутинното почистване | Неправилните повърхности могат да събират прах по-лесно, което изисква по-често почистване |
| Типични приложения | Динамично спиране, стартиране на двигатели, товарни групи, оборудване за изпитване, индустриална автоматизация, заваръчни машини | Електронни схеми с общо предназначение и конвенционални приложения за разсейване на мощността |
DUFEW е специализирана в проектирането и производството на промишлени силови резистори и силови електронни компоненти, предоставяйки надеждни продукти за глобални OEM производители, дистрибутори и индустриални потребители.
Нашето продуктово портфолио включва тръбни резистори, гофрирани резистори, резистори в алуминиеви корпуси, спирачни резисторни банки, реактори, спирачни модули, трансформатори, филтри и системи за изпитване на натоварване.
Всеки продукт се произвежда при стандартизирани производствени процеси и се подлага на цялостни електрически и механични тестове преди изпращане, за да се осигури стабилна производителност и постоянно качество.
Ние предоставяме персонализирани стойности на съпротивление, номинална мощност, размери, типове клеми, структури на намотки и решения за монтаж въз основа на чертежи на клиента или изисквания за приложение.
С модерни производствени съоръжения и опитен инженерен екип, DUFEW осигурява стабилен производствен капацитет, бързи срокове за изпълнение и професионална техническа поддръжка по целия ви проект.
О: Тръбният резистор е вид жичен резистор, който използва керамична тръба като изолираща сърцевина. В сравнение с плоските или пластинчатите конструкции, тръбната структура предлага по-добро разсейване на топлината, по-висока плътност на мощността, подобрена механична якост и по-голяма гъвкавост за регулируеми или многотерминални конфигурации.
A: Да. DUFEW предоставя пълни услуги за персонализиране на OEM и ODM, включително стойности на съпротивление, номинална мощност, размери, материали за съпротивителни проводници, типове клеми, монтажни скоби, регулируеми структури и многотерминални конфигурации въз основа на вашите чертежи или изисквания за приложение.
О: Стандартната версия е с отворена конструкция IP00 и е предназначена за монтаж в електрически шкафове или оборудване. За висока влажност или тежки работни среди препоръчваме да изберете версия със стъклено-емайлово покритие или специално защитена версия или да използвате подходящи мерки за защита и защита от влага.
О: Замяната трябва да отговаря на оригиналната стойност на съпротивлението, номиналната мощност, работното напрежение и инсталационните размери. Ако оригиналният модел не е наличен, DUFEW може да препоръча еквивалентно или надстроено решение въз основа на вашето приложение, за да осигури безопасна и надеждна работа.
О: Фиксираните модели са идеални за оборудване с изисквания за стабилно съпротивление, докато регулируемите версии са по-подходящи за пускане в експлоатация, тестване, симулация на натоварване и приложения, които изискват регулиране на съпротивлението по време на работа.
О: Той се използва широко в моторни задвижвания, инверторни спирачни системи, заваръчно оборудване, товарни банки, оборудване за тестване на мощността, промишлена автоматизация, електрически контролни панели, системи за разреждане на батерии, оборудване за възобновяема енергия, железопътни системи и други тежки промишлени приложения.
DUFEW произвежда висококачествени тръбни резистори за индустриален контрол на мощността, спирачни системи, тестване на натоварване и приложения за разсейване на енергия. Независимо дали имате нужда от стандартен продукт или напълно персонализирано решение, нашият инженерен екип е готов да предостави професионална техническа поддръжка и бързи оферти.
- OEM и ODM производство
- Персонализирани стойности на съпротивлението
- Мощности от 50W до 10kW
- Регулируеми и многотерминални дизайни
- Персонализирани размери и решения за монтаж
- Инженерна поддръжка при подбор
- Стабилно масово производство
- Доставка по целия свят
Свържете се с DUFEW днес, за да обсъдите вашите изисквания за кандидатстване и да получите персонализирана оферта.
