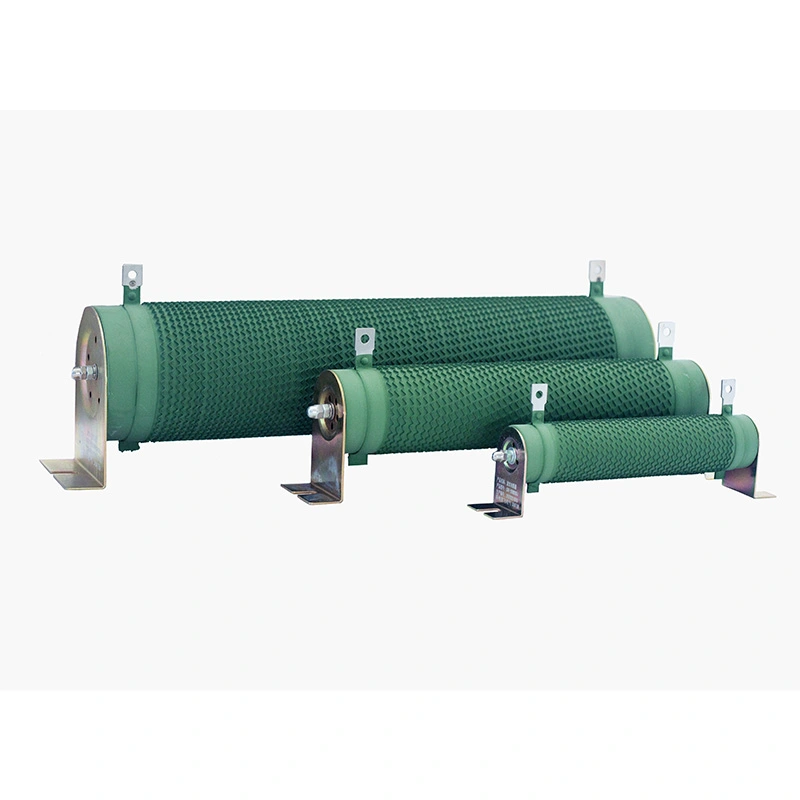

Неиндуктивният гофриран резистор от серията DUFEW CRR е резистор с висока мощност за пасивно разсейване на енергия, специално оптимизиран за средно- и високочестотни импулсни вериги. Отличаващ се с уникална структура на неиндуктивна намотка с вертикална гофрирана плоска лента, продуктът предлага номинална мощност от 50W до 10kW, стойности на съпротивление от 0,01Ω до 1kΩ, три опции за толеранс на съпротивлението и максимално работно напрежение от 1200V.
Проектиран с отлична способност за импулсно претоварване и стабилни топлинни характеристики, той се използва широко за разсейване на енергия, отчитане на ток, спиране, потискане на пренапрежение и тестване на натоварване в системи за възобновяема енергия, индустриална автоматизация и лабораторно тестово оборудване по целия свят.
| Код на модела | Смисъл | Описание |
| CRR | Серия | Неиндуктивен гофриран резистор |
| 2500W | Номинална мощност | 2500W |
| 54.4R | Номинална устойчивост | 54,4Ω |
| J | Толерантност към съпротивление | J = ±5% (по избор: K = ±10%, H = ±3%) |
| Параметър | Спецификация |
| Обхват на мощността | 50W–10kW |
| Работно напрежение | ≤1200V |
| Диапазон на съпротивление | 0,01Ω–1kΩ |
| Толерантност към съпротивление | ±3% / ±5% / ±10% |
| Степен на защита | IP00 |
| Температурен коефициент (TCR) | ≤300 ppm/°C |
| Степен на огнеустойчивост | UL 94V-2 |
| Стандарт за съответствие | GB/T 5792 |
Произведена от едно парче изолационна керамика с високо съдържание на алуминий, кухото ядро разполага с вътрешен конвекционен въздушен канал за ефективно разсейване на топлината. Осигурява отлична устойчивост на вибрации и поддържа стабилни изолационни характеристики при температури до 350°C. Керамичната структура издържа на многократно циклиране при високи и ниски температури без напукване.
Плоската лента от сплав е прецизно щампована в непрекъснат гофриран профил, осигуряващ изключително нисък температурен коефициент на съпротивление (TCR). Предлагат се два материала от сплави, за да отговарят на различни приложения: никел-хром (Ni-Cr) за непрекъснато спиране с висока мощност и разсейване на енергия и константан за прецизни слаботокови сензорни вериги.
Крайните скоби, клемните стълбове и монтажните скоби са произведени от удебелена неръждаема стомана с пасивирано антикорозионно покритие. Сглобката преминава тест за издърпване на клемите 45N без разхлабване, предлага отлична устойчивост на топлина от запояване и минимизира нагряването при контакт, причинено от окисляване.
Използвайки двупроводна обратна неиндуктивна техника на навиване, еквивалентната последователна индуктивност (ESL) обикновено може да се контролира под 10nH, което прави резистора подходящ за високочестотни превключващи вериги, работещи на честоти до 100kHz.
● Изключително ниска индуктивност – гофрираната структура, съчетана с обратна неиндуктивна намотка, ефективно елиминира самоиндукцията, потиска високочестотните трептения и пикове на напрежението и предпазва силовите полупроводникови устройства.
● Отлично разсейване на топлината – Вертикалният гофриран дизайн увеличава площта на охлаждащата повърхност, докато керамичното ядро осигурява ефективна топлинна проводимост, което позволява по-висока плътност на мощността и по-ниско повишаване на температурата.
● Изключителна способност за претоварване – Издържа 10× номинална мощност за 5 секунди без видими повреди, което го прави идеален за приложения за спиране и абсорбиране на пренапрежения.
● Дълъг експлоатационен живот – Животът при циклично натоварване надвишава 9 000 часа (10 s разряд / 90 s интервал), с устойчиво на стареене покритие и керамично ядро без деформации.
●Щадяща околната среда – Неорганичното екологично покритие не произвежда дим, няма токсични газове и отговаря на изискванията за безопасност на RoHS и UL.
● Гъвкаво персонализиране – Стойността на съпротивлението, номиналната мощност, размерите, ориентацията на клемите и монтажните скоби могат да бъдат персонализирани според чертежи или спецификации.
Преобразуватели за съхранение на енергия, фотоволтаични инвертори, системи за контрол на наклона на вятърни турбини, тестови натоварвания за батерийни пакети, резистори за предварително зареждане и разреждане с постоянен ток.
Средно- и високочестотни променливочестотни задвижвания, регенеративно спиране със серво задвижване, пристанищни кранове, асансьори, валцови мелници, машини за изтегляне на тел и текстилно оборудване, системи за разсейване на енергия.
Високочестотни банки за захранване, тестови стендове за импулсен сигнал, системи за стареене на електрозахранване, прецизно отчитане на тока, демпферни и демпфериращи резистори.
CNC EDM машини за телено рязане, оборудване за електродъгово заваряване, системи за повдигане на сцени и осветителни системи, центрофуги, машини за хартия и стакери-реклаймери.
Високочестотно ограничаване на тока, резистори за стартиране на двигателя, поглъщане на енергия от пренапрежение в шкаф със средно напрежение.
DUFEW е специализирана в научноизследователска и развойна дейност и производство на силови електронни компоненти, доставяйки надеждни продукти и интегрирани решения за индустриални потребители, дистрибутори и OEM клиенти.
Ние предлагаме пълна гама от силови електронни продукти, включително резистори, спирачни модули, реактори, трансформатори, филтри и системи за товарни банки, осигурявайки доставка на едно гише за разнообразни приложения.
Строгите производствени процеси, модерните производствени линии и строгият контрол на качеството гарантират постоянна производителност на продукта, дълъг експлоатационен живот и надеждна работа.
Налични са персонализирани стойности на съпротивление, номинална мощност, размери, конфигурации на клеми и опции за монтаж, за да отговорят на вашите специфични технически изисквания.
Ефективното управление на производството и отзивчивата техническа поддръжка помагат за съкращаване на времето за доставка и осигуряват надеждна помощ от избора на продукт до следпродажбеното обслужване.
| Характеристика | Условия на теста | Изпълнение |
| Диелектрично издържано напрежение | 2500VAC / 50Hz / 60s | Ток на утечка ≤10mA |
| Изолационно съпротивление | 1000VDC | ≥100MΩ |
| Кратковременно претоварване | 10× номинална мощност за 5s | Без видими щети |
| Дългосрочен живот при натоварване | Циклична работа (10 s включено / 90 s изключено) | 9000 часа |
| Стационарна влажна топлина | 40°C ±2°C, 90–95% относителна влажност, 100 часа | ΔR ≤ ±(1%R + 0,05Ω) |
| Бърза промяна на температурата | -55°C / 55°C / 155°C, 15 минути всяка, 5 цикъла | ΔR ≤ ±(2%R + 0,05Ω) |
| Устойчивост на топлина | 350°C / 2 часа | Няма очевидно обезцветяване или повреда |
| Температурен коефициент | Номинално съпротивление на натоварване срещу статично съпротивление | <300 ppm/°C |
| Устойчивост на пламък | 10 × номинална мощност за 5 минути | Нажежен до червено без открит пламък |
| Характеристика | Условия на теста | Изпълнение |
| Сила на терминала | 45N / 30s | Без разхлабване или видими повреди |
| Устойчивост на вибрации | 5–200Hz, 1g, 98m/s² | Без видими структурни повреди |
| Устойчивост на топлина при запояване | Клеми, потопени в 350±5°C спойка за 3s | ΔR ≤ ±(1%R + 0,05Ω) |
| Запояемост | Клеми, потопени в 235±5°C спойка за 5s | Покритие на спойка ≥95% |
| Елемент за сравнение | Неиндуктивен гофриран резистор | Конвенционални резистори (въглеродно фолио / метално фолио / стандартно намотано с тел) |
| Цел на дизайна | Оптимизиран за високочестотен импулс, VFD спиране и регенеративно разсейване на енергия | Проектиран за общи приложения с нисък сигнал и постоянна мощност |
| Потискане на паразитната индуктивност | Гофрираната намотка с обратно преплитане намалява индуктивността до по-малко от една десета от конвенционалните видове навити жици | Няма активно потискане на индуктивността; стандартните навити конструкции имат висока паразитна индуктивност |
| Импулсен отговор | Бърза импулсна реакция с минимално изоставане на напрежението | Забележимо индуктивно съхранение на енергия и намаляване на напрежението |
| Потискане на хармоници и пикове | Значително намалява хармоничните смущения и пиковете на напрежението | Високата индуктивност може да усили импулсните пикове и изкривяването на сигнала |
| Термичен цикъл и стареене | Равномерно разпределение на топлинното напрежение; дрейф на съпротивлението ≤1% при дългосрочно циклиране | Отлепване на филма и прекомерно отклонение на съпротивлението при чести топлинни цикли |
Q1: Влияе ли неиндуктивният дизайн на мощността или точността на съпротивлението?
О: Не. Методът на неиндуктивната намотка променя само разпределението на магнитното поле на пътя на тока. Това не влияе отрицателно на съпротивлението, способността за разсейване на топлината или мощността на лентата от сплав. Толерансът на съпротивление и температурният коефициент остават същите като стандартната версия.
Q2: Как мога да определя дали е необходима неиндуктивна версия?
О: Ако вашата верига използва високочестотно PWM управление, бързо превключване на IGBT или има звънене при пренапрежение и изкривяване на формата на вълната, препоръчва се неиндуктивната версия. За обикновени 50/60Hz спирачни приложения обикновено е достатъчен стандартен гофриран резистор.
В3: Могат ли да се персонализират специални стойности или размери на съпротивление?
A: Да. DUFEW осигурява пълно персонализиране, включително стойности на съпротивление над 0,01Ω–1kΩ, номинална мощност, дължина и диаметър на керамичната тръба, позиции на клемите и конфигурации на монтажни скоби. Пробите могат да бъдат произведени бързо въз основа на чертежи или спецификации.
В4: Какво трябва да се направи, ако дрейфът на съпротивлението надхвърли обхвата на толеранс след продължителна употреба?
О: Продължителното високотемпературно окисляване, високата влажност и честите претоварвания могат да повредят лентата от сплав. Ако съпротивлението на изолацията падне под 100 MΩ, се препоръчва подмяна. Подобряването на вентилацията на шкафа и изборът на резистор с достатъчен резерв на мощност може значително да удължи експлоатационния живот.
