Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.

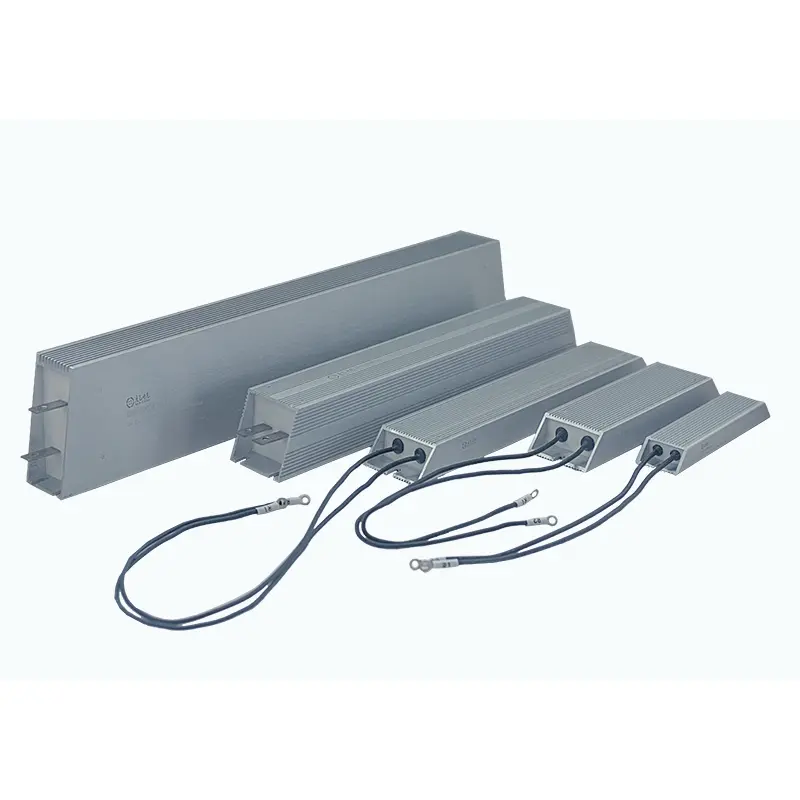

DUFEW Инверторен алуминиев резистор е специално проектиран за спирачни системи с променлива честота (VFD), серво задвижвания и индустриални приложения за управление на мотори, изискващи надеждно регенеративно усвояване на енергия.
По време на забавяне на двигателя, повдигане или бързо спиране, двигателят генерира регенеративна енергия, която се връща обратно към инверторната DC шина. Ако тази енергия не може да се изразходва ефективно, прекомерното натрупване на напрежение може да предизвика повреди от пренапрежение на инвертора или да повреди захранващите компоненти.
Инверторните спирачни резистори DUFEW преобразуват регенерираната електрическа енергия в топлинна енергия чрез високоефективна резисторна структура с алуминиево покритие, което спомага за поддържането на стабилна работа на инвертора и подобрява безопасността на системата.
Отличаващ се с издръжлив корпус от алуминиева сплав, технология за капсулиране с висока изолация и оптимизиран дизайн за управление на топлината, DUFEW осигурява надеждни решения за спирачен резистор за производители на индустриална автоматизация, доставчици на инвертори и производители на оборудване по целия свят.
Предлага се в номинална мощност 50W-6KW, стойности на съпротивление 0,01Ω-120kΩ и спецификации, които могат да се персонализират, за да отговарят на различните изисквания за инверторно спиране.
За разлика от резисторите с общо предназначение, инверторните спирачни резистори трябва да издържат на повтарящи се краткотрайни импулси с висока мощност по време на спирачни цикли.
Инверторният алуминиев резистор DUFEW е проектиран да работи с:
- Внезапно регенеративно освобождаване на енергия
- Чести цикли на ускорение и забавяне
- Кратковременни условия на претоварване
- Изисквания за динамично спиране
Чрез безопасно разсейване на излишната енергия, той помага:
- Предотвратяване на пренапрежение на DC шината
- Защита на инверторните модули
- Подобряване на спирачната реакция
- Повишаване на надеждността на оборудването
| Характеристика | полза |
|---|---|
| Проектиран за VFD спирачни приложения | Отговаря на изискванията за разсейване на енергията на задвижването с променлива честота |
| Висока способност за поглъщане на импулсна енергия | Справя се с повтарящи се цикли на спиране и регенерация |
| Корпус за разсейване на топлината от алуминиева сплав | Бързо пренася топлината по време на работа |
| Напълно затворена капсулована структура | Предпазва от прах, влага и вибрации |
| Стандартен дизайн на монтажен отвор | Лесен монтаж и подмяна |
| Множество опции за терминали | Поддържа различни изисквания за окабеляване |
| Персонализирани опции за съпротивление и мощност | Съвпада с различни спецификации на инвертора |
Резисторният елемент е изграден от високотемпературни изолационни материали и е навит с висококачествена съпротивителна жица от никел-хром (Ni-Cr) или медно-никелова (Cu-Ni) сплав. След изолация от слюда, модулът се пълни с огнеупорна термична смес и се запечатва в корпус от алуминиева сплав.
Тази интегрирана структура подобрява механичната якост, устойчивостта на вибрации, ефективността на преноса на топлина и дългосрочната експлоатационна надеждност при индустриални спирачни приложения.
Вътрешната структура използва кварцов пълнеж, комбиниран със специални свързващи съединения за подобряване на топлопроводимостта. В сравнение с традиционната въздушна изолация, този дизайн пренася топлината по-ефективно от резисторния елемент към алуминиевия корпус.
Заедно с външните канали за разсейване на топлината, термичният дизайн помага за поддържане на стабилна спирачна ефективност, подобряване на температурния баланс и удължаване на експлоатационния живот при повтарящи се условия на натоварване.
DUFEW поддържа различни опции за свързване, включително клеми от неръждаема стомана и високотемпературни проводници, за да отговори на различни изисквания за инсталиране. Интегрираните монтажни отвори опростяват монтажа в инверторни шкафове и индустриални системи за управление.
Изборът на правилния резистор изисква съобразяване с параметрите на инвертора, условията на спиране и средата на инсталиране.
| Фактор на подбор | Разглеждане |
|---|---|
| Стойност на съпротивлението | Трябва да съответства на препоръчания от производителя диапазон на спирачно съпротивление на инвертора |
| Номинална мощност | Избира се според честотата на спиране и необходимия капацитет за поглъщане на енергия |
| Мощност на двигателя | По-високият капацитет на двигателя обикновено изисква по-силна спирачна способност |
| Работен цикъл | Честите спирачни операции изискват по-висок топлинен капацитет |
| Инсталационна среда | Трябва да се оценят условията на вентилация и охлаждането на шкафа |
Неправилният избор на резистор може да доведе до прекомерен спирачен ток, недостатъчен спирачен момент, прегряване или аларми за защита на инвертора. DUFEW препоръчва избор на подходящи стойности на съпротивление въз основа на спецификациите на инвертора и действителните работни изисквания.
| Приложение | функция |
|---|---|
| Задвижвания с променлива честота (VFD) | Поглъща регенеративна енергия по време на спиране на двигателя |
| Серво задвижващи системи | Обработва енергията на забавяне на серво мотора |
| Асансьори | Контролира енергията, генерирана по време на спускане и спиране |
| Кранове и подемно оборудване | Поддържа чести старт-стоп операции |
| Оборудване за индустриална автоматизация | Осигурява динамична защита при спиране |
| Тестване на електронно натоварване | Действа като резистивен товар с висока мощност |
| Оборудване за възобновяема енергия | Енергиен разряд и защитни вериги |
| Параметър | Спецификация |
|---|---|
| Тип продукт | Инверторен алуминиев резистор |
| Приложение | Динамично спиране / регенеративно разсейване на енергия |
| Обхват на мощността | 50W -- 6KW |
| Диапазон на съпротивление | 0,01Ω -- 120kΩ |
| Работно напрежение | ≤1200V |
| Толерантност към съпротивление | ±3%, ±5%, ±10% |
| Материал на съпротивителния проводник | Никел-хром / медно-никелова сплав |
| Материал на корпуса | Алуминиева сплав |
| Изолационен материал | Високотемпературно съединение, забавящо горенето |
| Температурен коефициент | ≤300 ppm/℃ |
| Степен на защита | IP00 |
| Клас на пламък | UL94V-2 |
| Стандартен | GB-5792 |
| Тестови елемент | Тестово състояние | Изпълнение |
|---|---|---|
| Диелектрична якост | 2500VAC / 50Hz /60s | Ток на утечка ≤10mA |
| Изолационно съпротивление | 1000VDC | ≥100MΩ |
| Кратко претоварване | 10 пъти номинална мощност /5s | Без видими щети |
| Дългосрочен живот при натоварване | Циклично разреждане | >9000ч |
| Устойчивост на влага | 40℃±2℃ /90%-95%RH /100h | ΔR≤±(1%R+0.05Ω) |
| Температурен цикъл | -55 ℃ до 155 ℃ цикли | Стабилна производителност |
| Устойчивост на топлина | 350 ℃ /2ч | Няма видими щети |
| Тест за пламък | 10 пъти номинална мощност | Няма горене |
| Сравнение | DUFEW Инверторен алуминиев резистор | Общ мощен резистор |
|---|---|---|
| Приложение Цел | Проектиран за регенеративно усвояване на спирачната енергия | Проектиран за приложения с обикновено натоварване |
| Боравене с енергия | Поддържа краткотрайни високоенергийни импулси | Основно подходящ за стабилни товари |
| Съвместимост на управлението на двигателя | Съвпада с VFD и серво спирачни системи | Няма специфичен за инвертора дизайн |
| Защита от пренапрежение | Помага за предотвратяване на грешки при пренапрежение на DC шината | Ограничена способност за защита |
| Термичен дизайн | Оптимизиран за повтарящи се цикли на спиране | Може да прегрее при чести импулси |
| Монтаж | Проектиран за интегриране в контролен шкаф | Инсталация с общо предназначение |
Преди инсталиране проверете модела на инвертора, препоръчителния диапазон на съпротивление, необходимата спирачна мощност и работния цикъл, за да сте сигурни, че резисторът отговаря на системните изисквания.
Проверете алуминиевия корпус, клемите, състоянието на капсулирането и монтажната конструкция преди монтажа, за да потвърдите, че резисторът няма повреди и е готов за работа.
Правилното разсейване на топлината е от съществено значение за надеждната спирачна работа. Препоръчва се вертикална инсталация за подобряване на въздушния поток, като същевременно трябва да се поддържа достатъчно разстояние между резисторите. За затворени шкафове може да е необходима допълнителна принудителна вентилация в зависимост от работните условия.
Използвайте топлоустойчиви кабели, осигурете сигурни клемни връзки и поддържайте кабелното разстояние между инвертора и резистора възможно най-кратко, за да подобрите надеждността на връзката.
След монтажа проверете стойността на съпротивлението, наблюдавайте температурата на повърхността по време на работа и проверете спирачната ефективност, за да сте сигурни, че системата функционира правилно.
DUFEW поддържа персонализирани решения за инверторен спирачен резистор, включително:
| Персонализиран артикул | Налични опции |
|---|---|
| Стойност на съпротивлението | Персонализирано съпротивление, съответстващо на изискванията на инвертора |
| Номинална мощност | 50W-6KW |
| Размер на корпуса | Персонализирани размери |
| Тип терминал | Неръждаеми клеми / проводници |
| Компоненти за защита | Термична защита по избор |
| Дизайн на приложения | Персонализирани според условията на спиране |
Инверторен алуминиев резистор абсорбира регенеративната енергия, генерирана по време на спирането на двигателя, и я преобразува в топлинна енергия, предотвратявайки пренапрежение на DC шината и защитавайки инверторната система.
Стойността на съпротивлението трябва да следва диапазона, препоръчан от производителя на инвертора. Стойност, която е твърде ниска, може да причини прекомерен ток, докато стойност, която е твърде висока, може да намали спирачната ефективност.
да Инверторните спирачни резистори DUFEW са подходящи за серво системи, особено приложения, изискващи бързо забавяне и повтарящи се спирачни цикли.
да DUFEW поддържа добавяне на термични превключватели или компоненти за температурна защита за приложения, изискващи допълнително наблюдение на безопасността.
