Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.

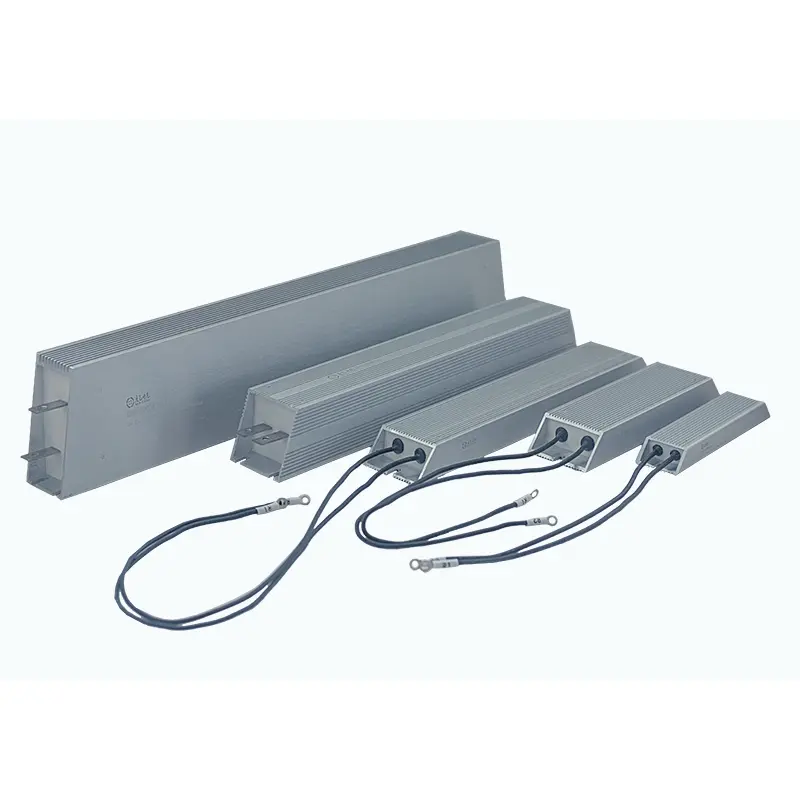

Неиндуктивният алуминиев резистор DUFEW е специално проектиран за високоскоростни превключващи вериги, импулсни захранващи системи, инверторни приложения и прецизно електронно оборудване, където конвенционалните жични резистори могат да страдат от паразитни индуктивни ефекти.
За разлика от стандартните силови резистори, които генерират допълнително индуктивно съпротивление по време на бързи промени на тока, DUFEW приема усъвършенствана бифиларна намотка на Ayrton-Perry, за да минимизира свързването на магнитното поле и да постигне ултра ниска индуктивност.
Чрез подобряване на реакцията на тока и намаляване на смущенията при превключване, този резистор помага за защита на чувствителните захранващи компоненти, подобрява стабилността на формата на вълната и повишава надеждността на високочестотните електронни системи.
Предлага се от 50W до 6KW, със стойности на съпротивление от 0,01Ω до 120kΩ, DUFEW предоставя персонализирани решения за резистори с ниска индуктивност за производители на силова електроника, доставчици на инвертори, компании за автоматизация и строители на индустриално оборудване.
В съвременната силова електроника честотата на превключване продължава да нараства, докато компонентите стават по-чувствителни към електрически шум и колебания на напрежението.
Конвенционален резистор може да въведе нежелана индуктивност по време на бързи преходи на тока, причинявайки:
- Превишаване на напрежението
- Текущо изкривяване на формата на вълната
- EMI смущения
- Полупроводников стрес
- Нестабилност на системата за управление
Неиндуктивният алуминиев резистор DUFEW е разработен за поддържане на стабилна електрическа ефективност при бързо променящи се условия на тока.
| Функция за изпълнение | Инженерна стойност |
|---|---|
| Дизайн на намотка с изключително ниска индуктивност | Минимизира нежеланите индуктивни ефекти по време на високоскоростно превключване |
| Бифиларна намотка на Ayrton-Perry | Анулира магнитните полета, генерирани от текущия поток |
| Бърза електрическа реакция | Подобрява преходните характеристики на веригата |
| Възможност за стабилно импулсно натоварване | Справя се с повтарящи се цикли на зареждане и разреждане |
| Ниски електромагнитни смущения | Намалява шума, засягащ чувствителните вериги |
| Алуминиева структура за управление на топлината | Поддържа надеждна работа при условия на висока мощност |
Структурата на вътрешната намотка е ключовият фактор, който отличава резисторите с ниска индуктивност от конвенционалните конструкции с навита тел. DUFEW възприема принципа на бифиларната намотка на Ayrton-Perry, използвайки два съпротивителни проводника, навити в противоположни посоки, за да се намалят магнитните полета, генерирани по време на протичане на ток.
Като позволява на магнитните полета на двете намотки да се компенсират частично, тази структура значително намалява нетния магнитен поток и минимизира паразитната индуктивност, позволявайки по-бърза електрическа реакция и подобрена производителност при приложения с високоскоростно превключване.
Системите за превключване с висока честота често изпитват бързи промени в тока, при които паразитната индуктивност може да генерира нежелани пикове на напрежението и да повлияе на стабилността на веригата. Резисторите с ниска индуктивност DUFEW са проектирани да се справят ефективно с преходна енергия, да потискат пиковете на превключване, да подобряват стабилността на формата на вълната и да намаляват напрежението върху чувствителните полупроводникови компоненти.
Те са особено подходящи за:
- IGBT инверторни схеми
- MOSFET комутационни системи
- ШИМ преобразуватели на мощност
- Високочестотни електронни товари
По време на регенеративна или динамична спирачна операция, излишната енергия трябва да се разреди бързо, за да се поддържа стабилността на системата. Структурата с ниска индуктивност подобрява спирачната реакция, намалява смущенията при превключване и помага за защита на инверторните захранващи модули от преходно електрическо напрежение.
Във високочестотните захранващи системи паразитната индуктивност може да повлияе на формите на вълните на превключване и цялостната ефективност. Резисторите с ниска индуктивност DUFEW осигуряват характеристики на бърза реакция за приложения като демпферни вериги, вериги за ограничаване на тока и вериги за поглъщане на импулси.
За електронните системи за тестване характеристиките на отговор на съпротивителните компоненти пряко влияят върху точността на измерване. Оптимизираният дизайн с ниска индуктивност помага за постигане на по-точна импулсна реакция, намаляване на изкривяването на сигнала и подобряване на повторяемостта на теста.
| Структура | функция |
|---|---|
| Съпротивителна тел от сплав | Осигурява стабилни съпротивителни характеристики |
| Симетрична бифилярна намотка | Намалява магнитното свързване |
| Изолационен слой от слюда | Разделя навиващите се слоеве и подобрява стабилността |
| Кварцов термо пълнеж | Подобрява топлопроводимостта |
| Алуминиев корпус | Осигурява механична защита и термично управление |
| Параметър | Спецификация |
|---|---|
| Тип продукт | Неиндуктивен алуминиев резистор |
| Основна характеристика | Ниска индуктивност |
| Технология за навиване | Бифиларна намотка на Ayrton-Perry |
| Обхват на мощността | 50W -- 6KW |
| Диапазон на съпротивление | 0,01Ω -- 120kΩ |
| Работно напрежение | ≤1200V |
| Толерантност към съпротивление | ±3%, ±5%, ±10% |
| Температурен коефициент | ≤300 ppm/℃ |
| Материал на корпуса | Алуминиева сплав |
| Изолационен материал | Високотемпературно съединение, забавящо горенето |
| Диелектрична якост | 2500VAC / 60s |
| Изолационно съпротивление | ≥100MΩ |
| Стандартен | GB-5792 |
| Елемент за сравнение | Неиндуктивен алуминиев резистор DUFEW | Конвенционален жичен резистор |
|---|---|---|
| Текущ отговор | Проектиран за бърза промяна на тока | Ограничен от паразитна индуктивност |
| Магнитен ефект | Противоположните магнитни полета взаимно се компенсират | Натрупват се магнитни полета |
| Превключване на производителност | Подходящ за високочестотни вериги | Подходящ предимно за нискочестотни приложения |
| EMI контрол | Намален риск от електромагнитни смущения | По-високо генериране на шум |
| Защита на полупроводниците | Помага за намаляване на пиковете на напрежението | Може да увеличи преходния стрес |
| Индустрия | Типична употреба |
|---|---|
| Силова електроника | Високочестотно поглъщане на енергия |
| EV системи за зареждане | Превключващи защитни вериги |
| Слънчеви инвертори | DC енергиен разряд |
| Вятърни енергийни системи | Защита на преобразувателя |
| Серво задвижвания | Динамично спиране |
| Индустриална автоматизация | Високоскоростни системи за управление |
| Лабораторно оборудване | Прецизно импулсно тестване |
DUFEW поддържа персонализирано разработване на неиндуктивни резистори според изискванията на приложението.
Налични персонализации:
| Персонализиран артикул | Опции |
|---|---|
| Стойност на съпротивлението | 0.01Ω-120kΩ |
| Номинална мощност | 50W-6KW |
| Изискване за индуктивност | Персонализиран дизайн с ниска индуктивност |
| Размери | Стандартен или специален корпус |
| Терминали | Неръждаеми клеми или високотемпературни проводници |
| Електрически параметри | Персонализирани според изискванията на веригата |
Тъй като бързите промени на тока могат да генерират паразитна индуктивност в конвенционалните резистори, причинявайки пикове на напрежението и електрически шум. Неиндуктивните резистори минимизират тези ефекти и подобряват стабилността на веригата.
Основната разлика е технологията за вътрешно навиване. DUFEW използва бифилярна намотка на Ayrton-Perry за намаляване на взаимодействието на магнитното поле, докато стандартните резистори обикновено използват конвенционална еднопосочна намотка.
да Те обикновено се използват в инверторни спирачни вериги, вериги за поглъщане на импулси и силови електронни системи, изискващи бърза реакция.
да DUFEW осигурява персонализиране на OEM за стойност на съпротивление, номинална мощност, механични размери, клеми и изисквания за ниска индуктивност.
