Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.

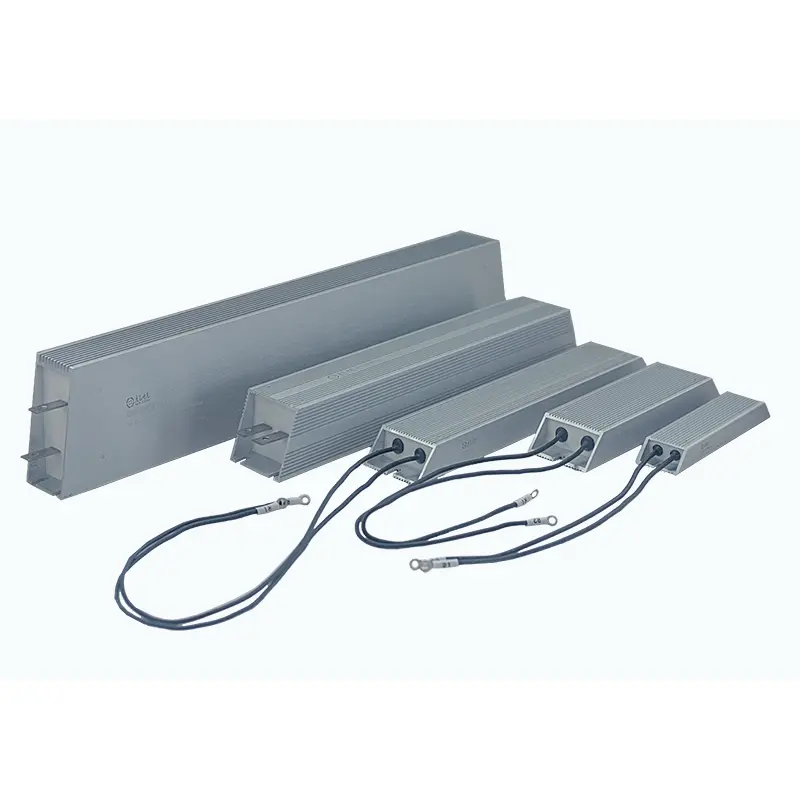

DUFEW ултратънък резистор с алуминиева облицовка е предназначен за промишлени приложения, където пространството за инсталиране е ограничено, но надеждното разсейване на мощността е от съществено значение. Отличаващ се с ултратънък алуминиев корпус и напълно затворена конструкция, той предлага ефективно разсейване на топлината, отлична защита на околната среда и стабилна производителност за динамично спиране, серво задвижвания, VFD, групи за натоварване и системи за контрол на мощността.
Предлага се в мощности от 50W до 6kW, стойности на съпротивление от 0,01Ω до 120kΩ и работни напрежения до 1200V, резисторът поддържа OEM и ODM персонализиране, за да отговори на различни индустриални изисквания.
Резисторът е произведен с прецизно навита никел-хромова (Ni-Cr) или константанова съпротивителна жица, изолирана със слоеве слюда и напълно капсулована в корпус от алуминиева сплав, като се използва огнеупорна смес с висока изолация. Тази затворена конструкция подобрява преноса на топлина, като същевременно защитава съпротивителния елемент от прах, влага, окисление и вибрации.
Неговият ултратънък профил, с минимална дебелина от само 6--8 mm, позволява директен монтаж в компактно електрическо оборудване, където конвенционалните резистори в алуминиеви корпуси не могат да се поберат. Предлагат се множество стилове на терминали, опции за монтаж и електрически спецификации за различни изисквания на приложението.
| Код на модела | Описание |
|---|---|
| АВТОМОБИЛ | Изключително тънък резистор с алуминиева облицовка |
| 1500W | Номинална мощност |
| 27R | Номинална устойчивост |
| J | Толеранс на съпротивление (J=±5%, K=±10%, H=±3%) |
| Параметър | Спецификация |
|---|---|
| Обхват на мощността | 50W-6kW |
| Работно напрежение | ≤1200V |
| Диапазон на съпротивление | 0,01Ω--120kΩ |
| Толерантност към съпротивление | ±3% / ±5% / ±10% |
| Степен на защита | IP00 |
| Температурен коефициент (TCR) | ≤300 ppm/°C |
| Степен на огнеустойчивост | UL 94V-2 |
| Стандартен | GB/T 5792 |
Изборът на правилния мощен резистор означава повече от избор на съпротивление и мощност. DUFEW се фокусира върху осигуряването на надеждна топлинна производителност, постоянно качество на производството и гъвкаво персонализиране за индустриални приложения по целия свят.
Ултратънкият алуминиев корпус, с минимална дебелина от само 6--8 mm, позволява множество устройства да бъдат монтирани един до друг, което го прави идеален за компактни контролни шкафове, серво задвижвания и VFD системи.
Всеки резистор е произведен чрез прецизно навиване на съпротивителен проводник, висококачествени изолационни материали, автоматизирани производствени процеси и стриктна проверка на качеството, за да се гарантира постоянна електрическа ефективност и дълъг експлоатационен живот.
DUFEW поддържа персонализирани стойности на съпротивление, номинална мощност, размери на корпуса, конфигурации на терминали, опции за проводници, монтажни структури и дизайни с ниска индуктивност според чертежи на клиента или технически спецификации.
С дългогодишен опит в производството на индустриални силови резистори, DUFEW доставя надеждни решения за производители на оборудване за автоматизация, системни интегратори, дистрибутори и OEM клиенти по целия свят.
Компактният корпус от алуминиева сплав е с дебелина само 6--8 mm, което помага да се увеличи максимално пространството за инсталиране в електрически шкафове и компактно индустриално оборудване.
Огнеупорна смес за заливане с висока изолация напълно запечатва съпротивителния елемент, осигурявайки отлична устойчивост на прах, влага, вибрации и окисление.
Алуминиевият корпус и топлопроводимият материал за пълнене бързо пренасят топлината към монтажната повърхност или радиатора, подобрявайки ефективността на охлаждане и плътността на мощността.
Предлага се с клемни или кабелни връзки, резисторът може да бъде персонализиран по отношение на стойност на съпротивление, номинална мощност, размери и стил на монтаж, за да отговаря на различни приложения.
С профил, тънък от 6--8 mm, резисторът се вписва лесно в компактни контролни шкафове, серво системи и VFD, позволявайки по-висока плътност на инсталиране, без да се жертва производителността.
Запечатаният алуминиев корпус и огнеупорната заливна смес ефективно защитават вътрешния съпротивителен елемент от прах, влага, окисляване и вибрации, подобрявайки дългосрочната надеждност.
Алуминиевият корпус действа като ефективен радиатор, като бързо пренася топлината от съпротивителния елемент. Когато се монтира към метална плоча или външен радиатор, термичните характеристики се подобряват допълнително.
Проектиран да доставя висока мощност в компактен пакет, което го прави идеален за приложения, където пространството за инсталиране е ограничено, но се изисква надеждно разсейване на енергията.
Предлага се от 0,01Ω до 120kΩ, с допустими отклонения на съпротивлението от ±3%, ±5% и ±10%, покриващи приложения както при спиране с ниско съпротивление, така и при натоварване с високо съпротивление.
DUFEW предоставя OEM и ODM услуги, включително персонализирани размери, стойности на съпротивление, номинална мощност, стилове на терминали, проводници, конфигурации за монтаж и дизайни с ниска индуктивност.
За разлика от конвенционалните отворени резистори, ултратънкият алуминиев резистор е проектиран за компактни електрически системи, изискващи ефективно управление на топлината и надеждна защита на околната среда.
Идеален за регенеративни спирачни вериги в компактни серво системи, където мястото за монтаж е ограничено.
Използва се за динамично спиране, разсейване на енергия и стабилизиране на напрежението в индустриални инверторни системи.
Подходящ за оборудване за зареждане/разреждане на батерии, схеми за предварително зареждане и приложения за разсейване на енергия.
Осигурява стабилни резистивни натоварвания за захранвания, тестване на батерии, промишлено оборудване за тестване и електронни товарни системи.
Широко използван в PLC контролни шкафове, системи за автоматизация, роботика, CNC оборудване и компактни електрически контролни панели.
| Характеристика | Условия на теста | Изпълнение |
|---|---|---|
| Диелектрично издържано напрежение | 2500VAC / 50Hz / 60s | Ток на утечка ≤10mA |
| Изолационно съпротивление | 1000VDC | ≥100MΩ |
| Кратковременно претоварване | 10 × номинална мощност за 5 s | Без видими щети |
| Живот на натоварване | Циклична работа (10 s ВКЛ. / 90 s ИЗКЛ.) | >9 000 часа |
| Устойчивост на влажна топлина | 40°C ±2°C, 90--95% RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Бързи температурни цикли | -55°C / 55°C / 155°C, 15 минути всяка, 5 цикъла | ΔR ≤ ±(2%R + 0,05Ω) |
| Устойчивост на топлина | 350°C / 2 часа | Без видими повреди или обезцветяване |
| Температурен коефициент (TCR) | Номинална спрямо първоначална устойчивост | <300 ppm/°C |
| Устойчивост на пламък | 10 × Номинална мощност за 5 минути | Без запалване |
| Характеристика | Условия на теста | Изпълнение |
|---|---|---|
| Сила на терминала | 45N / 30s | Без разхлабване или видими повреди |
| Устойчивост на вибрации | 5--200Hz, 1g, 98m/s² | Няма структурни повреди |
| Устойчивост на топлина при запояване | 350±5°C Припой, 3s | ΔR ≤ ±(1%R + 0,05Ω) |
| Външен вид | Визуална проверка | Без видими щети, ясна маркировка |
| Запояемост | 235±5°C Припой, 5s | Покритие на спойка ≥95% |
| Елемент за сравнение | DUFEW Ultra-Thin Aluminum Clad Resistor | Конвенционален мощен резистор |
|---|---|---|
| Проектиране на жилища | Ултратънък алуминиев корпус с напълно затворена гърне | Mostly open or semi-enclosed construction |
| Инсталационно пространство | Тънък 6--8 мм профил позволява компактен монтаж един до друг | По-големият корпус изисква повече пространство за монтаж |
| Опазване на околната среда | По-добра устойчивост на прах, влага, вибрации и окисление | Ограничена защита на околната среда при тежки условия |
| Разсейване на топлината | Алуминиевият корпус поддържа директен монтаж на шаси или радиатор за подобрено охлаждане | Основно разчита на естествено въздушно охлаждане |
| Диапазон на съпротивление | Широк диапазон от 0,01Ω до 120kΩ | Обикновено ограничен диапазон на съпротивление в зависимост от конструкцията |
| Приложение | Компактно индустриално оборудване, VFD, серво системи, батерийно оборудване и тестване на натоварване | Приложения за разсейване на мощност с общо предназначение |
| Персонализиране | Поддържа персонализирани размери, клеми, проводници, номинална мощност и стойности на съпротивление | Ограничено персонализиране |
О: Основното му предимство е ултратънката структура, с дебелина само 6--8 mm. Този компактен дизайн осигурява ефективно разсейване на мощността, като същевременно намалява пространството за инсталиране, което го прави подходящ за серво задвижвания, VFD системи, батерийно оборудване и индустриални контролни шкафове, където пространството е ограничено.
A: Да. Плоската алуминиева основа позволява директен монтаж върху метално шаси или външен радиатор. Прилагането на термопаста между контактните повърхности може допълнително да подобри ефективността на топлопреноса и да поддържа по-висока непрекъсната производителност.
О: Напълно затвореният алуминиев корпус, съчетан с изолираща облицовка, забавяща горенето, осигурява ефективна защита срещу прах, влага, вибрации и окисление. В сравнение с отворените резисторни структури, този дизайн предлага по-добра адаптивност към околната среда, докато може да се добави допълнителна защита на корпуса за външни или приложения с висока защита.
A: Да. DUFEW осигурява OEM и ODM персонализиране въз основа на специфични електрически, механични и инсталационни изисквания. Персонализираните опции включват стойност на съпротивление, номинална мощност, размери на корпуса, конфигурация на терминала и проводника, монтажна структура, дизайн с ниска индуктивност и други специални спецификации. Клиентите могат да предоставят чертежи или технически изисквания, а инженерите на DUFEW ще оценят и разработят подходящо решение.
О: Те обикновено се използват в приложения, изискващи компактни размери и надеждно разсейване на топлината, включително системи за серво задвижване, задвижвания с променлива честота, динамични спирачни вериги, оборудване за зареждане и разреждане на батерии, системи за промишлена автоматизация, захранващи устройства, системи за електронно натоварване и оборудване за възобновяема енергия.
DUFEW предоставя OEM и ODM производствени услуги за промишлени силови резистори, поддържайки производители на оборудване, дистрибутори и системни интегратори с персонализирани решения, покриващи електрически характеристики, механична структура и изисквания за инсталиране.
Възможностите за персонализиране включват мощности от 50W до 6kW, стойности на съпротивление от 0,01Ω до 120kΩ, размери на корпуса, конфигурации на клемите и проводниците, монтажни структури, дизайни с ниска индуктивност, персонализирани етикети, лога и специфични за приложението модификации.
Всеки персонализиран продукт е разработен чрез инженерна оценка и производствен контрол, за да се гарантират надеждни топлинни характеристики, електрическа стабилност и дългосрочна работа в индустриална среда.
Избирането на правилния резистор помага да се увеличи максимално надеждността и експлоатационния живот на системата. Когато избирате модел, обърнете внимание на следните фактори:
| Елемент за избор | Препоръка |
|---|---|
| Номинална мощност | Изберете в съответствие с непрекъснат или периодичен работен цикъл с достатъчен запас на безопасност. |
| Стойност на съпротивлението | Съответства на изискванията на инвертора, серво задвижването или електрическата верига. |
| Работно напрежение | Уверете се, че максималното работно напрежение не надвишава спецификацията на продукта. |
| Метод на охлаждане | За приложения с по-висока мощност монтирайте резистора върху метална плоча или радиатор. |
| Инсталационно пространство | Изберете размери въз основа на наличния шкаф или пространство за оборудване. |
| Тип връзка | Изберете между конфигурации на терминал или проводник според изискванията за инсталиране. |
Ако не сте сигурни кой модел отговаря най-добре на вашето приложение, инженерният екип на DUFEW може да препоръча най-подходящото решение въз основа на вашите работни условия.
- Професионален производител на индустриални силови резистори и спирачни решения
- Стабилно качество на продукта със строг контрол на производството и качеството
- Гъвкави OEM & ODM услуги за световни производители на оборудване
- Бърза реакция за техническа поддръжка и оценка на проекта
- Надеждна доставка за стандартни и персонализирани продукти
- Пълно продуктово портфолио, обхващащо телени, гофрирани, тръбни, алуминиеви, спирачни и персонализирани силови резистори
Търсите надежден доставчик на ултратънки алуминиеви резистори?
DUFEW предоставя стандартни продукти и персонализирани решения за индустриална автоматизация, възобновяема енергия, моторни задвижвания, оборудване за изпитване и силова електроника.
Свържете се с нашия инженерен екип днес за:
- Продуктови препоръки
- Техническа консултация
- OEM & ODM поддръжка
- Примерни заявки
- Конкурентни котировки
DUFEW -- Вашият доверен производител на промишлени силови резистори в Китай.
