Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.

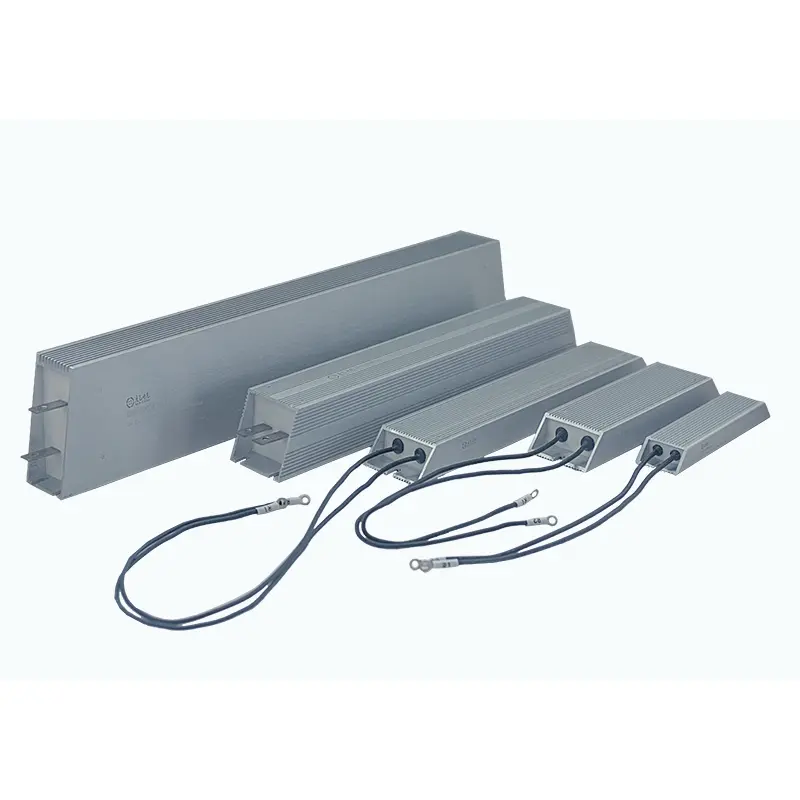

Индустриалните енергийни системи често работят при големи натоварвания, чести спирачки, вибрации и високи температури. За да осигури надеждна работа в тези взискателни среди, резисторът с трапецовидна алуминиева обшивка на DUFEW съчетава здрав алуминиев корпус с оптимизирана вътрешна термична структура, която ефективно пренася топлината, като същевременно защитава резисторния елемент от прах, влага, вибрации и механично въздействие.
Съпротивителният елемент е произведен с помощта на прецизно навита никел-хромова (Ni-Cr) или тел от сплав Constantan, монтирана върху високотемпературна изолационна сърцевина. След електрическа изолация с листове слюда, модулът е напълно капсулован в трапецовиден алуминиев корпус, като се използва специално формулирана смес от кварцов пясък с висока чистота и високотемпературна смола. Тази структура създава ефективен път на топлопроводимост, бързо пренасяйки вътрешната топлина към външните охлаждащи ребра, като същевременно предпазва резистора от окисляване и замърсяване на околната среда.
Проектиран за промишлена автоматизация и тежкотоварно оборудване, резисторът поддържа както клеми от неръждаема стомана, така и връзки с високотемпературни проводници, позволявайки гъвкав монтаж в VFD спирачни системи, серво задвижвания, шкафове за управление на мотори, товарни групи, оборудване за възобновяема енергия и промишлени системи за разпределение на енергия.
За разлика от конвенционалните правоъгълни алуминиеви резистори, трапецовидният корпус е специално проектиран да подобри както ефективността на охлаждане, така и механичната стабилност в индустриална среда.
Трапецовидният профил увеличава външната охлаждаща повърхност, позволявайки на топлината да се разсейва по-ефективно чрез естествена конвекция и подобрява постоянната производителност.
Резисторният елемент е напълно запечатан в алуминиевия корпус, осигурявайки отлична устойчивост на прах, влага, вибрации и окисляване, като същевременно удължава експлоатационния живот на продукта.
По-широката монтажна основа предлага по-здрава механична опора, намалявайки движението при непрекъснати вибрации и правейки резистора подходящ за кранове, асансьори, машинни инструменти и друго тежкотоварно оборудване.
Пълнежът от кварцов пясък пренася топлината много по-бързо от въздуха, което позволява на вътрешната топлина да достигне бързо до алуминиевия корпус за подобрено охлаждане. Могат да се монтират допълнителни радиатори, когато е необходимо по-високо непрекъснато разсейване на мощността.
- Оптимизиран трапецовиден корпус -- По-голямата охлаждаща повърхност подобрява естественото разсейване на топлината в сравнение с конвенционалните правоъгълни алуминиеви резистори.
- Напълно затворена конструкция -- Пълното капсулиране предпазва от прах, влага, вибрации, окисляване и механичен удар.
- Отлична топлопроводимост -- Пълнежът от кварцов пясък бързо пренася вътрешната топлина към алуминиевия корпус, поддържайки по-висока плътност на мощността.
- Широк диапазон на съпротивлението -- Предлага се от 0,01Ω до 120kΩ с допустими отклонения на съпротивлението от ±3%, ±5% и ±10%.
- Надеждна механична здравина -- Широката алуминиева основа осигурява сигурен монтаж за оборудване, работещо при непрекъснати вибрации.
- Гъвкави опции за свързване -- Предлага се с клеми от неръждаема стомана или високотемпературни проводници за различни изисквания за инсталиране.
- Налично производство по поръчка - Номинална мощност, стойност на съпротивление, размери, клеми и монтажни конфигурации могат да бъдат персонализирани за OEM проекти.
Трапецовидният алуминиев резистор е подходящ за промишлени системи, изискващи надеждно разсейване на мощността, висока механична якост и дългосрочна стабилност.
Задвижвания с променлива честота (VFD), серво задвижвания, спирачни вериги на мотори и регенеративни системи за разсейване на енергия.
Кранове, асансьори, валцови мелници, минни машини, компресори и друго оборудване, работещо при чести вибрации и спирачни условия.
Банки за натоварване, тестване на захранване, системи за разреждане на батерии, симулация на динамично натоварване и индустриални тестови стендове.
Оборудване за съхранение на енергия, фотоволтаични инвертори, преобразуватели на вятърна енергия, оборудване за зареждане и системи за преобразуване на енергия.
Електрически шкафове, разпределително оборудване, системи за автоматизация и OEM машини, изискващи компактни, запечатани и високонадеждни силови резистори.
Правилният монтаж е от съществено значение за постигане на оптимални топлинни характеристики и дълъг експлоатационен живот.
Потвърдете, че стойността на съпротивлението, номиналната мощност, работното напрежение и размерите отговарят на изискванията за оборудване преди инсталиране.
Проверете дали алуминиевият корпус, клемите и монтажните отвори нямат деформации, пукнатини или повреди при транспортиране.
Поставете здраво резистора, като използвате монтажните отвори на основата. Уверете се, че монтажната повърхност е плоска и твърда, за да поддържате добра механична стабилност.
За приложения със средна и висока мощност нанесете тънък слой термична смес между основата на резистора и монтажната плоча или радиатора, за да подобрите преноса на топлина.
Свържете стабилно клемите или проводниците и проверете дали всички електрически връзки са стегнати, за да предотвратите прекомерно контактно съпротивление.
Инсталирайте резистора на добре проветриво място. За затворени електрически шкафове се препоръчва принудително въздушно охлаждане, когато работят на висока мощност.
Измерете стойността на съпротивлението преди захранване на веригата и наблюдавайте работната температура по време на първоначалното пускане в експлоатация.
Резисторният елемент е прецизно навит с помощта на висококачествена тел от никел-хром (Ni-Cr) или константанова сплав, за да осигури стабилна електрическа работа, висока способност за претоварване и дълъг експлоатационен живот.
Издръжлив изолационен слой от слюда електрически изолира съпротивителния проводник от алуминиевия корпус, като същевременно поддържа отлична диелектрична якост при повишени температури.
Вътрешната кухина е пълна с кварцов пясък с висока чистота и топлоустойчива смола, създавайки ефективен път на топлопроводимост, който бързо пренася топлината от резисторния елемент към алуминиевия корпус.
Корпусът от екструдиран алуминий разполага с оптимизиран трапецовиден профил, който увеличава площта на охлаждащата повърхност и подобрява естествената въздушна конвекция в сравнение с конвенционалните правоъгълни корпуси.
Предлага се или с клеми от неръждаема стомана, или с високотемпературни проводници за приспособяване към различни изисквания за монтаж и окабеляване.
| Код на модела | Описание | Пример |
|---|---|---|
| АВТОМОБИЛ | Серия резистори с трапецовидна алуминиева обшивка | АВТОМОБИЛ |
| 1500W | Номинална мощност | 1500W |
| 27R | Номинална устойчивост | 27Ω |
| J | Толерантност към съпротивление | J = ±5% (по избор: H = ±3%, K = ±10%) |
| Параметър | Спецификация |
|---|---|
| Обхват на мощността | 50W-6kW |
| Работно напрежение | ≤1200V |
| Диапазон на съпротивление | 0,01Ω--120kΩ |
| Толерантност към съпротивление | ±3% / ±5% / ±10% |
| Степен на защита | IP00 |
| Температурен коефициент (TCR) | ≤300 ppm/°C |
| Степен на огнеустойчивост | UL 94V-2 |
| Стандартен | GB/T 5792 |
| Характеристика | Условия на теста | Изпълнение |
|---|---|---|
| Диелектрично издържано напрежение | 2500VAC / 50Hz / 60s | Ток на утечка ≤10mA |
| Изолационно съпротивление | 1000VDC | ≥100MΩ |
| Кратковременно претоварване | 10 × номинална мощност за 5 секунди | Без видими щети |
| Живот на натоварване | Циклична работа (10 s ВКЛ. / 90 s ИЗКЛ.) | >9 000 часа |
| Устойчивост на влажна топлина | 40°C ±2°C, 90--95% RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Бързи температурни цикли | -55°C / 55°C / 155°C, 15 минути всяка, 5 цикъла | ΔR ≤ ±(2%R + 0,05Ω) |
| Устойчивост на топлина | 350°C за 2 часа | Без видимо обезцветяване или повреда |
| Температурен коефициент | Номинално натоварване спрямо устойчивост на студ | <300 ppm/°C |
| Устойчивост на пламък | 10 × номинална мощност за 5 минути | Без запалване или открит пламък |
| Характеристика | Условия на теста | Изпълнение |
|---|---|---|
| Сила на терминала | 45N / 30s | Без разхлабване или видими повреди |
| Устойчивост на вибрации | 5--200Hz, 1g, 98m/s² | Без видими структурни щети |
| Устойчивост на топлина при запояване | Клеми, потопени в 350±5°C спойка за 3 секунди | ΔR ≤ ±(1%R + 0,05Ω) |
| Външен вид | Визуална проверка | Без видими щети, ясна маркировка |
| Запояемост | Клеми, потопени в 235±5°C спойка за 5 секунди | Покритие на спойка ≥95% |
| Елемент за сравнение | Трапецовиден алуминиев резистор | Конвенционален правоъгълен алуминиев резистор |
|---|---|---|
| Проектиране на жилища | Трапецовидният профил увеличава площта на разсейване на топлината и ефективността на въздушния поток | Стандартен правоъгълен корпус с по-малка охлаждаща повърхност |
| Топлинно управление | Напълнената с кварц конструкция пренася топлината бързо към алуминиевия корпус за по-стабилни работни температури | Разсейването на топлината зависи главно от повърхността на корпуса, което води до по-ниска топлинна ефективност |
| Стабилност на монтажа | Широката основа осигурява отлична механична стабилност за податливо на вибрации оборудване | По-тясната основа предлага по-ниска устойчивост на вибрации |
| Опазване на околната среда | Напълно запечатаната конструкция е устойчива на прах, влага, окисляване и механично замърсяване | Стандартното уплътнение осигурява ограничена защита в тежки индустриални среди |
| Възможност за висока устойчивост | Налични стойности на съпротивление до 120 kΩ със стабилна производителност | Опциите с висока устойчивост обикновено са по-ограничени |
О: Трапецовидният алуминиев корпус увеличава външната охлаждаща повърхност и подобрява естествения въздушен поток около резистора. Той също така осигурява по-широка монтажна основа за по-добра механична стабилност, което го прави подходящ за тежко промишлено оборудване.
A: Да. Запълнената с кварц капсула ефективно пренася вътрешната топлина към алуминиевия корпус, позволявайки на резистора да издържа на повтарящи се цикли на спиране и краткотрайни претоварвания, като същевременно поддържа надеждна работа.
A: Да. Допълнителни вградени термични превключватели или температурни сензори могат да бъдат интегрирани при поискване, за да осигурят допълнителна защита от прегряване за необслужвани или критични за безопасността приложения.
О: Да, при условие че всички резистори имат идентични спецификации. Трябва да се поддържа еднаква вентилация, балансирано окабеляване и правилно разсейване на топлината, за да се осигури равномерно разпределение на натоварването и дългосрочна надеждност.
- Професионален производител на мощни резистори с дългогодишен опит в индустриалната силова електроника.
- Персонализиране на OEM и ODM за съпротивление, номинална мощност, размери, клеми и опции за монтаж.
- Стриктен контрол на качеството с цялостни електрически и механични тестове преди изпращане.
- Бързо производство и стабилна доставка както за стандартни модели, така и за персонализирани проекти.
- Техническа поддръжка, за да помогне на клиентите да изберат най-подходящото резисторно решение за тяхното приложение.
