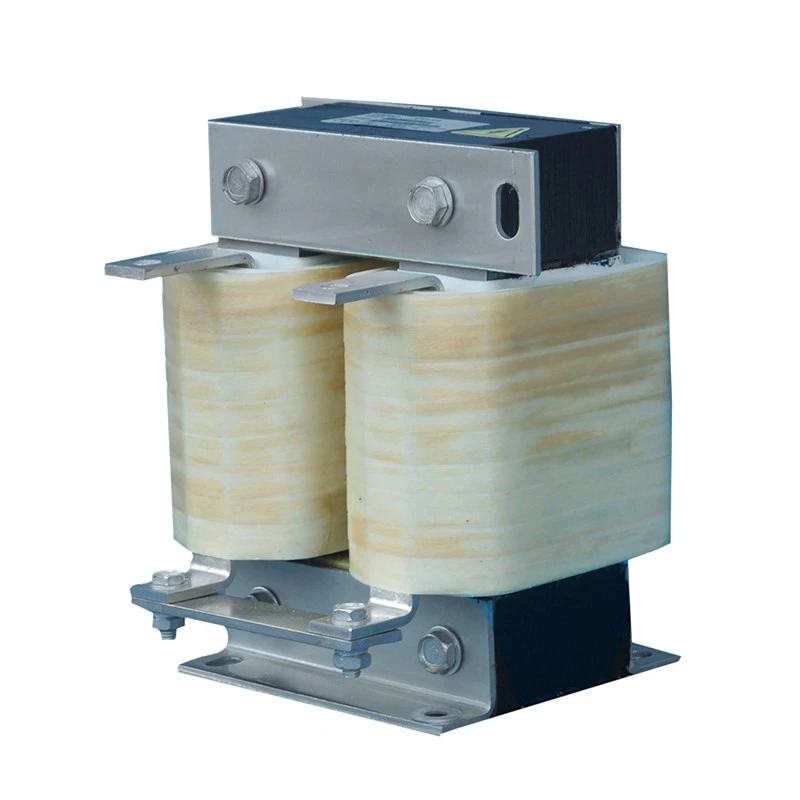

Вертикалният DC Link Reactor е инсталиран в междинната верига на DC шина на системи за задвижване с променлива честота, за да се подобри стабилността на DC мощността по време на непрекъсната работа и динамични промени в натоварването.
За разлика от хоризонталните нископрофилни конструкции, тази конфигурация се фокусира върху намаляване на ширината на шкафа чрез вертикално разположена сърцевина и навиваща се структура. Тесният отпечатък позволява множество компоненти на задвижването да бъдат инсталирани един до друг, което го прави подходящ за стандартни електрически шкафове с ограничено хоризонтално пространство.
Реакторите Dufew се произвеждат с:
- Студено валцувани сърцевини от силициева стомана с ниски загуби
- Устойчиви на постоянно отклонение сегментирани магнитни структури с въздушна междина
- Високотемпературни изолационни системи от клас F
- Вакуумно импрегниране
- Опции за навиване от мед или алуминий
Оптимизираната вертикална структура осигурява надеждна индуктивност, ефективно разсейване на топлината и гъвкава интеграция в индустриални системи за управление.
Много индустриални контролни шкафове изискват инсталиране на компоненти с висока плътност, като същевременно се поддържа компактна обща ширина. Вертикалната конфигурация намалява хоризонталното пространство за инсталиране, позволява задвижващите модули да бъдат подредени по-ефективно един до друг и прави по-добро използване на наличната дълбочина и височина на шкафа. Тази структура е особено подходяща за VFD шкафове, където ширината е основното ограничение на пространството.
Вертикалната структура следва естествената посока на въздушния поток на много индустриални шкафове, поддържайки вентилационен път отдолу нагоре за по-ефективно отстраняване на топлината по време на непрекъсната работа. Чрез намаляване на локалното натрупване на топлина и поддържане на термична стабилност при номинални натоварвания, дизайнът помага да се осигури постоянна електрическа ефективност по време на дългосрочна работа.
По време на ускорение, забавяне или работа с променлив товар, флуктуациите в тока на DC шината могат да увеличат напрежението върху захранващите компоненти. Реакторът спомага за изглаждането на вариациите на тока и намалява влиянието на пулсациите на тока, като поддържа по-стабилна работа на DC шина, като същевременно помага за защита на кондензатори и инверторни компоненти.
Вертикалната структура е оптимизирана за практичен монтаж в шкаф, с малък хоризонтален монтажен отпечатък, стабилно позициониране на въздушната междина и компактно разположение на клемите. Надеждната механична опора позволява на компонента да се интегрира по-лесно в индустриално оборудване, като същевременно намалява ограниченията върху цялостното оформление на шкафа.
Вертикално разположената магнитна структура намалява заетата ширина на шкафа, като същевременно поддържа необходимата индуктивност. Неговият тесен монтажен профил прави ефективно използване на наличното пространство в шкафа и е много подходящ за електрически схеми с висока плътност.
Продължителният постоянен ток може да създаде магнитно отклонение и да увеличи риска от насищане. Dufew използва сегментирана структура на въздушната междина, за да поддържа стабилна индуктивност и да подобри магнитната линейност, като помага за намаляване на риска от насищане и поддържа надеждна непрекъсната работа с постоянен ток.
Различните стойности на тока изискват различни решения за проводници. Предлагат се медни и алуминиеви намотки, докато за силнотокови модели може да се използва намотка от фолио. Оптимизираната структура на намотките помага за контролиране на електрическите загуби и подобрява разсейването на топлината за стабилна дългосрочна работа.
Оформлението на клемите е проектирано специално за вертикална интеграция в шкаф, което позволява удобна връзка с горните шинни системи, като същевременно намалява необходимото пространство за хоризонтално прокарване на кабела. Това води до по-чисто окабеляване и опростява монтажа в компактни контролни панели.
Пример: CDL-600-0600-EIDA
| Код | Описание |
|---|---|
| CDL | DC Link Reactor Series |
| 600 | Ниво на напрежение (600 = 690VDC) |
| 0600 | Номинален ток (0600 = 600A, 2500 = 2500A) |
| EI | Структура на ядрото (EI = трифазно ядро, UI = еднофазно ядро) |
| D/W | Инсталационна структура (D = вертикална, W = хоризонтална) |
| климатик | Материал на намотката (A = алуминий, C = мед) |
| Параметър | Спецификация |
|---|---|
| Тип продукт | Вертикален DC Link реактор |
| Приложение | VFD DC шинни системи |
| Номинално напрежение | 220VAC / 380VAC / 690VAC / 1140VAC |
| Номинален ток | 5A - 3800A |
| Работна честота | 50Hz / 60Hz / Персонализирани до 500Hz |
| Падане на напрежението | 0,5% / 1% / 2% / 4% |
| Възможност за претоварване | 1,5 × номинален ток за 60 секунди |
| Диелектрична якост | 3000VAC / 50Hz / 5mA / 1мин |
| Изолационно съпротивление | ≥100MΩ (1000VDC) |
| Степен на защита | IP00 / IP20 |
| Клас на изолация | Клас F (155 ℃) |
| Температурен клас | Т40 |
| Степен на забавяне на горенето | UL94V-2 |
| Ниво на шум | ≤65dB |
| Срок на експлоатация | ≥15 години |
| Стандарти | IEC289 / GB10229 / JB9644 |
| Приложение | Основно изискване |
|---|---|
| Стандартни шкафове за управление на VFD | Подобрете стабилността на DC шината |
| Асансьорни задвижващи системи | Поддържа чести цикли на ускорение |
| Кранове и подемно оборудване | Поддържайте надеждно преобразуване на мощността |
| Серво задвижващи системи | Намалете въздействието на вълните |
| Оборудване за индустриална автоматизация | Оптимизирайте използването на пространството в шкафа |
| Машини за леене под налягане | Подобрете надеждността на задвижващата система |
| Системи за тестване | Поддържайте стабилно захранване с постоянен ток |
| Сравнение | Вертикален DC Link реактор | Хоризонтален DC Link Reactor |
|---|---|---|
| Структура | Висок и тесен дизайн | Плосък нископрофилен дизайн |
| Основно предимство | Спестява ширина на шкафа | Спестява височина на шкафа |
| Най-добри условия за монтаж | Ограничена ширина, достатъчна височина | Ограничена височина, достатъчна дълбочина |
| Метод на охлаждане | Вертикален път на въздушния поток | Хоризонтален път на въздушния поток |
| Терминално оформление | Горна връзка | Странична връзка |
| Типично приложение | Стандартни индустриални шкафове | Компактни шкафове с ниска височина |
Подходящ е за електрически шкафове, където хоризонталното пространство е ограничено, но има вертикално свободно пространство. Тясната структура помага на инженерите да постигнат компактни вътрешни оформления.
Вертикалната конфигурация се фокусира върху намаляване на ширината на шкафа, докато хоризонталната конфигурация е разработена за приложения с ограничена височина на шкафа.
Електрическите характеристики зависят от дизайна на магнита, стойността на индуктивността и номиналния ток. Вертикалната структура основно подобрява гъвкавостта на монтажа и интегрирането на шкафа.
да Dufew поддържа персонализирани решения, включително електрически параметри, размери, монтажни конструкции и проводникови материали според изискванията на проекта.
Dufew Electric е специализирана в персонализирани компоненти за силова електроника, включително DC Link реактори, AC реактори, спирачни резистори, трансформатори и свързани електрически решения.
С професионални инженерни способности и контролирани производствени процеси Dufew осигурява надеждни реакторни решения за индустриална автоматизация, VFD системи и приложения за преобразуване на енергия.
Производствените възможности включват:
- Прецизна обработка на ядрото
- Производство на намотки
- Регулиране на въздушната междина
- Вакуумно импрегниране
- Тестване на електрически характеристики
Всеки продукт се проверява чрез изпитване на изолационно съпротивление, издържано напрежение, индуктивност, повишаване на температурата и шум.
Dufew поддържа непрекъснато подобряване на управлението на качеството и продуктовите стандарти. Компанията предоставя ISO сертификат за управление на качеството, CE сертификат, доклади от тестове на продукти и технически документи в подкрепа на глобалните индустриални клиенти.
Dufew използва експортно ориентирани решения за опаковане, за да осигури безопасно транспортиране на индустриални реактори.
Опаковката включва:
- Защита от влага за изолационни елементи
- Подсилено фиксиране при транспортиране
- Персонализирани дървени кутии за големи модели
- Идентификация на продукта и техническа документация
Всеки реактор се инспектира преди транспортиране и се снабдява с необходимите документи според изискванията на проекта на клиента.
