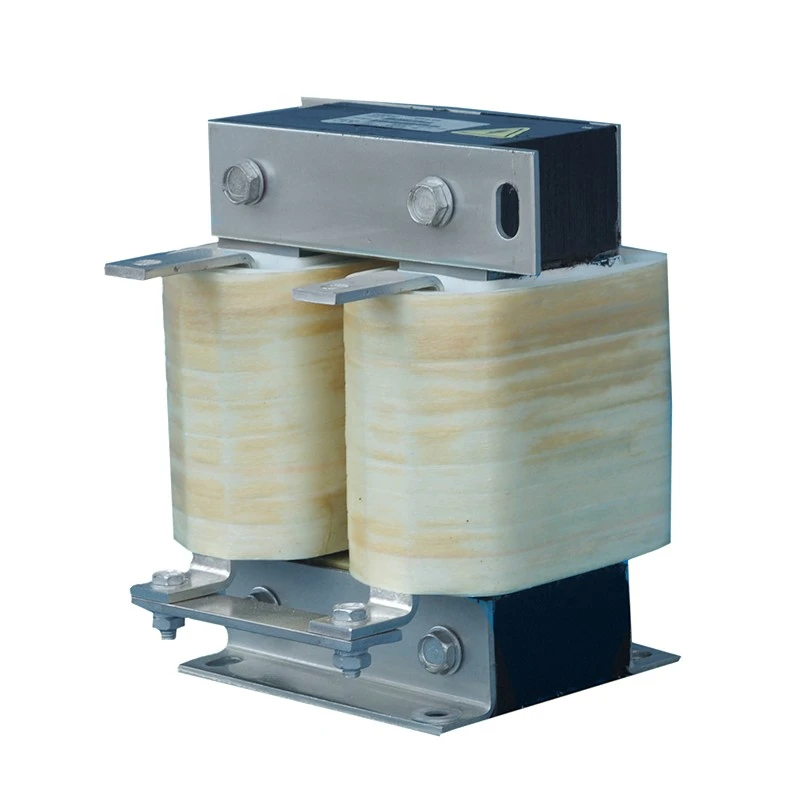

DC Link реактор

В VFD с висока мощност и системи за преобразуване на мощност, токоизправителното стъпало преобразува AC мощността в DC мощност, преди да захрани инверторната секция. По време на този процес на преобразуване токът на DC шината може да съдържа компоненти на пулсации, причинени от характеристики на коригиране, колебания на товара и регенеративна работа.

Dufew Electric DC Link Reactor е инсталиран последователно между токоизправителя и инверторните секции на веригата на DC шината. Като осигурява индуктивно съхранение на енергия, той изглажда вариациите на тока, поддържа непрекъснат поток от постоянен ток и намалява електрическия стрес върху DC кондензаторите и силовите полупроводникови устройства.

За разлика от конвенционалните променливотокови реактори, той е специално проектиран за непрекъсната работа с постоянен ток. Сегментираната магнитна структура с въздушна междина подобрява устойчивостта на постояннотоково отклонение, намалява риска от магнитно насищане и поддържа стабилна индуктивност по време на дългосрочна промишлена експлоатация.

Dufew използва студено валцувани сърцевини от силициева стомана с ниски загуби, изолационни системи от клас F, процеси на прецизно навиване и технология за вакуумно импрегниране, за да постигне надеждна топлинна производителност, изолационна якост и механична стабилност.

Как DC Link Reactor подобрява надеждността на системата

1. Намалете пулсациите на постоянния ток и подобрете стабилността на шината

По време на AC-DC преобразуване, колебанията на напрежението от токоизправителното стъпало могат да внесат пулсации на тока в DC шината. Реакторът изглажда формата на вълната на постоянния ток, намалява компонентите на пулсациите и подобрява стабилността на входа на инвертора, като същевременно помага за намаляване на напрежението върху кондензаторите на DC шината. Това е особено полезно за задвижващи системи с висока мощност, които изискват стабилно захранване с постоянен ток.

2. Поддържайте непрекъснат поток на постоянен ток

При приложения с променливи натоварвания или нестабилни условия на захранване, прекомерната пулсация на тока може да повлияе на работата на инвертора. Чрез намаляване на прекъсването на тока и поддържане на по-продължителен токоизправителен ток, реакторът поддържа стабилно превключване на инвертора и спомага за намаляване на необичайните работни условия по време на динамична работа.

3. Защитете кондензаторите на DC шината и захранващите компоненти

Високият пулсационен ток може да ускори стареенето на постояннотоковия кондензатор и да увеличи топлинния стрес върху захранващите компоненти. Оптимизираният дизайн ограничава пулсациите на тока и намалява напрежението на пулсации върху кондензаторите, като спомага за подобряване на надеждността на компонентите на DC шината и удължава експлоатационния живот на цялостната задвижваща система.

4. Подобрете производителността на фактора на входната мощност

Чрез изглаждане на характеристиките на постоянния ток, реакторът може да подобри електрическите характеристики на преобразувателната система. Намаленото изкривяване на тока допринася за по-добро използване на енергията и подобрена съвместимост с електрически системи с висока мощност.

Основни конструктивни характеристики

Сегментиран дизайн на сърцевината с въздушна междина за устойчивост на постоянен ток

Непрекъснатият постоянен ток създава еднопосочно магнитно поле, което може да доведе до насищане на конвенционалните магнитни ядра. Dufew използва сегментирана структура на сърцевината с въздушна междина, за да намали риска от насищане с постоянен ток, като същевременно поддържа стабилна индуктивност и ефективно изглаждане на тока. Този дизайн поддържа надеждна работа при непрекъснати постоянни натоварвания.

Структура на намотката с ниски загуби

Структурата на намотката е оптимизирана за работа с постоянен ток при голям ток, като помага за намаляване на загубата на съпротивление при постоянен ток и повишаване на температурата, като същевременно поддържа стабилна електрическа производителност и ефективно управление на топлината. За приложения с голям ток могат да се осигурят и структури за навиване на фолио, за да се намали общият размер и да се подобри разсейването на топлината.

Изолационна система за вакуумно импрегниране

Процесът на вакуумно импрегниране укрепва изолационната система и подобрява влагоустойчивостта, механичната якост и устойчивостта на вибрации. В комбинация с оптимизирания структурен дизайн, той поддържа надеждна дългосрочна работа, като същевременно поддържа ниски нива на електромагнитни вибрации и шум от ≤65dB при стандартни условия на изпитване.

Типични приложения

Препоръчителни условия за избор

A DC Link Reactor is recommended when:

Технически спецификации

Номер на модела Обяснение

Пример: CDL-600-0600-EIDA

DC Link Reactor срещу AC реактор

Производствен капацитет и осигуряване на качеството

Dufew Electric е специализирана в производството на компоненти за силова електроника, включително реактори, спирачни резистори, трансформатори и персонализирани електрически решения.

Производственият процес на Dufew обхваща обработка на магнитна сърцевина, прецизно навиване, вакуумно импрегниране, втвърдяване при висока температура и тестване на електрическите характеристики. Всеки етап се контролира, за да се поддържат постоянни електрически характеристики и надеждно качество на продукта.

Проверката на качеството обхваща изолационно съпротивление, издържано напрежение, индуктивност, повишаване на температурата и външен вид. Тези тестове проверяват електрическите характеристики на реактора, надеждността на изолацията, топлинните характеристики и цялостното качество на производството.

За различни изисквания на проекта Dufew осигурява OEM производство и персонализиран електрически дизайн, заедно с инженерни консултации и поддръжка на техническа документация. Това позволява продуктът да бъде адаптиран към специфични електрически параметри, условия на монтаж и системни приложения.

ЧЗВ

Q1: Къде е инсталиран DC Link Reactor?

DC Link Reactor е инсталиран във веригата на DC шината между токоизправителя и инверторните секции на VFD или система за преобразуване на мощност. Помага за изглаждане на флуктуацията на постоянния ток, намаляване на компонентите на пулсации и подобряване на стабилността на постоянния ток.

Q2: Каква е разликата между този продукт и AC реактор?

Основната разлика е схемата на приложение. Променливотоков реактор се използва в променливотокови вериги за намаляване на хармониците, ограничаване на въздействието на тока и подобряване на качеството на захранването. Този продукт е предназначен за приложения на DC шини за изглаждане на пулсациите на тока и защита на компонентите от страна на DC.

Q3: Защо този продукт изисква дизайн на ядрото с въздушна междина?

Непрекъснатият постоянен ток може да създаде магнитно отклонение в сърцевината. Сегментираната структура на въздушната междина помага за предотвратяване на магнитно насищане, поддържа стабилна индуктивност и осигурява надеждна работа при условия на постоянен ток.

Q4: Може ли Dufew да персонализира спецификациите за различни приложения?

да Dufew предоставя персонализирани решения, включително номинално напрежение, токов капацитет, стойност на индуктивност, материал на намотката, инсталационна структура и механични размери според различните системни изисквания.
