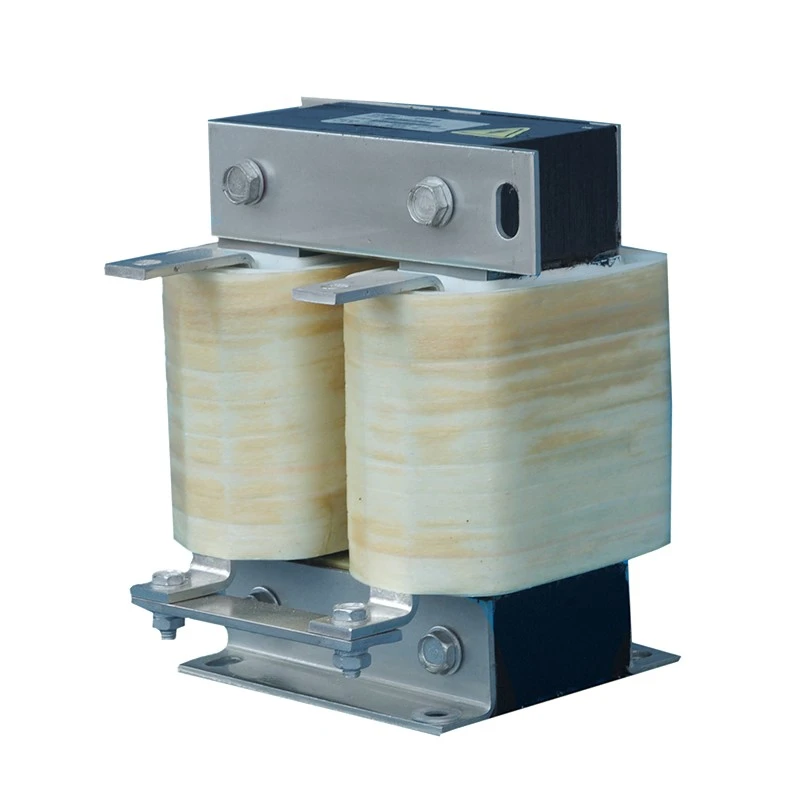

VFD DC Link Reactor е свързан последователно във веригата на междинната DC шина между токоизправителния мост и инверторното стъпало на VFD система.
По време на преобразуването от променлив ток към постоянен ток, работата на токоизправителя и промяната на натоварването могат да доведат до пулсации на тока и електрическа флуктуация в DC шината. Реакторът използва характеристики за индуктивно съхранение на енергия, за да изглади промените в тока, да поддържа непрекъснат поток на постоянен ток и да подобри стабилността на инверторното захранване.
За разлика от стандартните AC реактори, DC Link Reactors са проектирани да работят при непрекъснати условия на постоянен ток. Dufew използва устойчива на DC отклонения сегментирана магнитна структура с въздушна междина, за да поддържа стабилна индуктивност и да намали риска от магнитно насищане.
Характеристики на реактора:
- Сърцевина от студено валцована силициева стомана с ниски загуби за намалена магнитна загуба
- Сегментирана структура на въздушната междина за стабилна DC работа
- Изолационна система от клас F за надеждност при високи температури
- Процес на вакуумно импрегниране за механична якост и устойчивост на влага
- Опции за навиване от мед или алуминий за различни изисквания за ток
Тези конструктивни характеристики правят реакторите Dufew DC Link подходящи за VFD системи, изискващи стабилна работа на DC шина, дълъг експлоатационен живот и надеждна работа.
Етапът на токоизправителя естествено генерира пулсационни компоненти в постоянния ток. DC Link Reactor изглажда формата на вълната на тока, намалява пулсациите на тока и помага да се поддържа непрекъсната проводимост на тока, осигурявайки по-стабилен вход към инвертора. Това намалява колебанията в DC захранването и поддържа последователна работа на двигателя.
Прекомерният пулсационен ток може да увеличи нагряването на кондензатора и да ускори стареенето на компонентите. Чрез намаляване на напрежението при зареждане и топлинното натоварване на компонентите на DC шината, реакторът може да помогне за удължаване на експлоатационния живот на кондензатора, да подобри цялостната надеждност на компонентите и да намали изискванията за поддръжка.
Индустриалното оборудване често работи при често ускоряване, спиране и промени в натоварването. Реакторът помага да се поддържа стабилна работа на инвертора и да се намали електрическото въздействие от бързата промяна на натоварването, като същевременно поддържа надеждната работа на силовите полупроводникови устройства.
Чрез подобряване на характеристиките на DC шината и намаляване на изкривяването на тока, реакторът помага за оптимизиране на използването на мощността и ограничава влиянието на хармониците. Това го прави подходящ за промишлени задвижващи системи с висока мощност, където се изискват стабилни електрически характеристики.
Непрекъснатият постоянен ток може да предизвика магнитно отклонение и да увеличи риска от насищане на сърцевината в конвенционалните конструкции на реактора. Технологията на Dufew за сегментирана въздушна междина осигурява по-стабилна индуктивност и подобрена магнитна линейност, като помага за намаляване на риска от насищане и поддържа надеждна работа при непрекъснати условия на постоянен ток.
Структурата на намотката е проектирана за работа с постоянен ток при голям ток и може да използва медни или алуминиеви проводници според изискванията на приложението. Ниската загуба на съпротивление и контролираното повишаване на температурата допринасят за стабилна дългосрочна работа. За модели с голям ток могат да се използват и структури за навиване на фолио за подобряване на разсейването на топлината, като същевременно се поддържа компактен монтажен дизайн.
Процесът на вакуумно импрегниране укрепва изолационната система и подобрява механичната стабилност, устойчивост на влага и устойчивост на вибрации. Тази обработка спомага за поддържането на надеждни електрически и механични характеристики по време на дългосрочна промишлена експлоатация.
Решенията на Dufew DC Link Reactor се използват широко в промишлени преобразуватели на енергия и системи за моторно задвижване.
| Приложение | Основно изискване |
|---|---|
| Системи за задвижване с променлива честота | Намаляване на постояннотоковите вълни и подобряване на надеждността на задвижването |
| Серво задвижващи системи | Подобрете стабилността на DC шината по време на динамична работа |
| Асансьори | Поддържа чести цикли на ускоряване и спиране |
| Пристанищни кранове и подемна техника | Подобрете надеждността при условия на тежко натоварване |
| Валцови мелници | Намалете електрическия стрес по време на непрекъсната работа |
| Машини за леене под налягане | Подобрете стабилността на задвижването на двигателя |
| Машини за теглене на тел | Поддържайте гладко предаване на мощността |
| Текстилни машини | Поддържа стабилна дългосрочна работа |
| Системи за тестване | Подобрете електрическата консистенция |
DC Link Reactor се препоръчва, когато VFD системата изпитва:
| Състояние на системата | Препоръчителна цел |
|---|---|
| Чести колебания на постоянен ток | Намалете тока на пулсации |
| VFD източник на напрежение с кондензаторно филтриране | Защитете кондензаторите на DC шината |
| Трансформаторно захранване с голям капацитет | Подобрете стабилността на мощността |
| Дисбаланс на трифазно напрежение | Намалете електрическия стрес |
| Често ускоряване и забавяне | Подобрете надеждността на инвертора |
| Високи изисквания за качество на мощността | Намалете хармоничното въздействие |
Пример: CDL-600-0600-EIDA
| Код | Описание |
|---|---|
| CDL | DC Link Reactor Series |
| 600 | Ниво на напрежение (600 = 690VDC) |
| 0600 | Номинален ток (0600 = 600A, 2500 = 2500A) |
| EI | Структура на ядрото (EI = трифазно ядро, UI = еднофазно ядро) |
| D | Инсталационна структура (D = Вертикална инсталация, W = Хоризонтална инсталация) |
| A | Материал на намотката (A = алуминий, C = мед) |
| Параметър | Спецификация |
|---|---|
| Тип продукт | VFD DC Link Reactor |
| Монтажна позиция | DC шинна верига между токоизправител и инвертор |
| Номинално напрежение | 220VAC / 380VAC / 690VAC / 1140VAC |
| Работна честота | 50Hz / 60Hz / Персонализирани до 500Hz |
| Номинален ток | 5A - 3800A |
| Падане на напрежението | 0,5% / 1% / 2% / 4% |
| Възможност за претоварване | 1,5 пъти номинален ток за 60 секунди, интервал от 1 час |
| Диелектрична якост | 3000VAC / 50Hz / 5mA / 1мин |
| Изолационно съпротивление | ≥100MΩ при 1000VDC |
| Степен на защита | IP00 / IP20 |
| Клас на изолация | Клас F (155 ℃) |
| Степен на забавяне на горенето | UL94V-2 |
| Ниво на шум | ≤65dB (тествано на 1 метър хоризонтално разстояние) |
| Срок на експлоатация | ≥15 години |
| Приложими стандарти | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric е специализирана в персонализирани компоненти за силова електроника, включително DC Link реактори, AC реактори, спирачни резистори, трансформатори и свързани електрически решения.
С професионални инженерни способности и контролирани производствени процеси Dufew осигурява надеждни реакторни решения за VFD системи, индустриална автоматизация и приложения за преобразуване на енергия.
Производството на Dufew включва:
- Прецизна обработка на сърцевината от силиконова стомана
- Производство на сегментирана магнитна структура с въздушна междина
- Производство на медни и алуминиеви намотки
- Вакуумно импрегниране
- Процес на високотемпературно втвърдяване
- Тестване на електрически характеристики
Всеки реактор се подлага на строги процедури за проверка, включително:
| Елемент за проверка | Цел |
|---|---|
| Изпитване на устойчивост на изолация | Проверете надеждността на изолацията |
| Изпитване на диелектрична устойчивост | Потвърдете ефективността на електрическата безопасност |
| Тестване на индуктивност | Осигурете необходимите характеристики на реактора |
| Тестване за повишаване на температурата | Проверете топлинните характеристики |
| Тестване на шума | Контролирайте нивото на работния шум |
| Проверка на външния вид | Потвърдете качеството на производството |
Dufew provides customized solutions based on rated voltage, current range, inductance, voltage drop, installation structure, cabinet space, and winding material requirements. Дизайнът може да се адаптира към различни електрически и механични условия, за да се осигури правилна интеграция със задвижващата система на клиента.
Услугите обхващат OEM производство, персонализиран дизайн на реактора, техническа документация и инженерна поддръжка на приложения, като помагат на клиентите да отговорят на конкретни изисквания на проекта от избора на продукт до системната интеграция.
Продуктите на Dufew се произвеждат в съответствие с признатите индустриални стандарти и изисквания за качество.
Приложимите стандарти включват:
| Стандартен | Описание |
|---|---|
| ISO 9001 | Quality Management System |
| IEC289:1987 | Реактор Стандарт |
| GB10229-88 | Стандарт за реактор (еквивалентен на IEC289:1987) |
| JB9644-1999 | Реактор за полупроводникови електрически задвижвания |
| CE | Изискване за съответствие на продукта |
Dufew предоставя стандартни за износ решения за опаковане, за да осигури безопасно транспортиране и надеждна производителност на продукта.
- Влагоустойчива защита
- Удароустойчива фиксираща структура
- Reinforced export wooden cases for large reactors
- Продуктови етикети и техническа документация
- Записи от инспекции преди изпращане
Всяка единица се проверява преди доставката, за да се гарантира, че електрическите параметри и механичните изисквания отговарят на спецификациите на клиента.
Dufew поддържа:
- Серийно производство
- OEM проекти
- Международна пратка
- Персонализирани изисквания за опаковане
| Сравнително измерение | VFD DC Link Reactor | Стандартен трифазен AC реактор |
|---|---|---|
| Монтажна позиция | Installed in the DC bus section between rectifier and inverter | Инсталиран от страната на AC входа или страната на AC изхода на VFD системи |
| Дизайн на магнитна сърцевина | Сегментирана сърцевина с въздушна междина, проектирана за постоянен ток с променливотокови пулсационни компоненти | Конвенционално магнитно ядро, проектирано за симетричен AC магнитен поток |
| Основна функция | Плавна пулсация на постоянен ток, подобряване на стабилността на DC шината, намаляване на напрежението върху DC компонентите | Намалете променливотоковите хармоници, ограничете ударния ток и подобрете качеството на AC вълната |
| Работно състояние | Работи при условия на DC отклонение и изисква дизайн, устойчив на насищане | Работи при променливи AC магнитни условия |
| Типична стойност на приложението | Защитава DC кондензаторите и подобрява стабилността на работа на инвертора | Подобрява качеството на AC захранването и защитата на двигателя |
DC Link Reactor е инсталиран във веригата на DC шината, за да изглади флуктуацията на тока и да намали напрежението на пулсации върху DC компонентите. Променливотоков реактор е инсталиран от страната на променлив ток, за да контролира входните хармоници или изходното електрическо напрежение. Техните позиции за монтаж и изисквания за дизайн са различни.
Препоръчва се за VFD системи с големи номинални мощности, значителни пулсации на постоянен ток, чести промени на натоварването или приложения, изискващи подобрена стабилност на DC шината.
Чрез ограничаване на пулсациите на тока и намаляване на флуктуацията на зарядния ток, реакторът намалява топлинното и електрическо напрежение върху DC кондензаторите, като спомага за подобряване на тяхната надеждност и експлоатационен живот.
да Dufew поддържа персонализиране на номинално напрежение, токов капацитет, стойност на индуктивност, спад на напрежението, материал на намотката, размери и конфигурация на инсталацията според изискванията на проекта.
Dufew Electric предоставя персонализирани решения за DC Link Reactor за индустриални VFD системи, оборудване за преобразуване на енергия и приложения за автоматизация.
С професионални инженерни способности, усъвършенствани производствени процеси и строг контрол на качеството, Dufew помага на клиентите да подобрят стабилността на DC шината, да намалят електрическия стрес и да постигнат надеждна дългосрочна работа.
Свържете се с Dufew Electric за персонализиран дизайн на реактора, OEM сътрудничество и поддръжка на проекта.
