В промишлените задвижващи системи реакторите за DC връзка обикновено се инсталират в междинната верига за постоянен ток, за да намалят флуктуацията на тока, причинена от коригиране и промени в натоварването. Традиционните вертикални конструкции на реактори обаче могат да създадат предизвикателства при монтажа в компактни шкафове, където вертикалното пространство е ограничено.

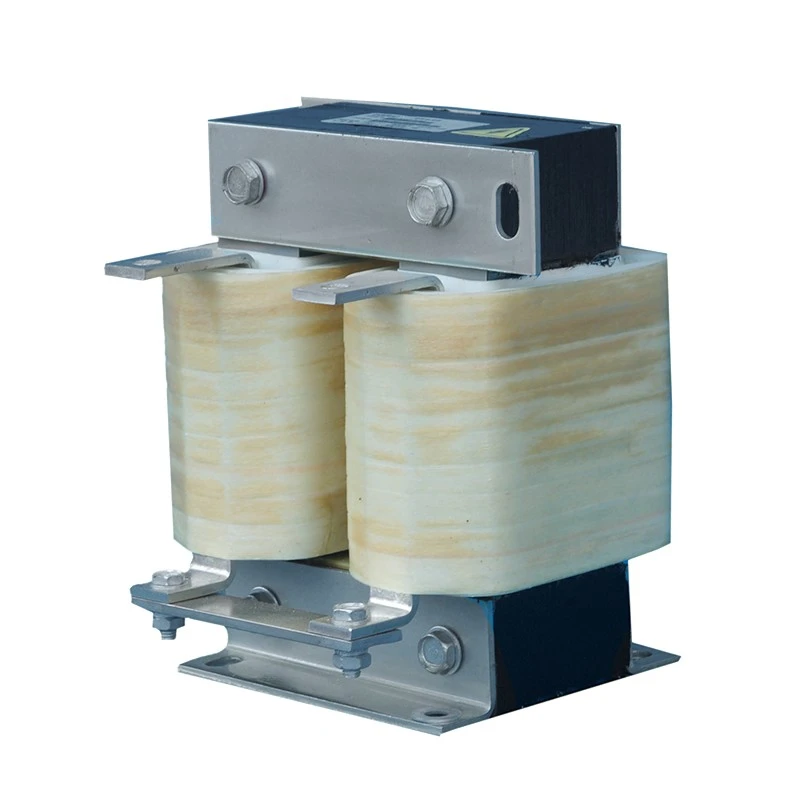

Dufew Electric Horizontal DC Link Reactor приема плоска магнитна структура с хоризонтално разположени сърцевина и намотка. Този дизайн намалява общата височина, като същевременно поддържа необходимата индуктивност и термична способност.
Реакторът е произведен със студено валцувани силициеви стоманени ламинации с ниски загуби, високотемпературни изолационни материали от клас F и технология за вакуумно импрегниране. За приложения с голям ток се предлагат структури за навиване на фолио без бобини за постигане на компактни размери, подобрено разсейване на топлината и стабилна непрекъсната работа.
За разлика от стандартните вертикални реактори, хоризонталната конфигурация се фокусира върху механична интеграция, оптимизация на въздушния поток и гъвкавост на оформлението на корпуса, което я прави подходяща за модерно компактно задвижващо оборудване.
Много промишлени контролни шкафове имат строги ограничения на височината поради многослойни VFD устройства, машинно интегрирани електрически кутии, мобилни захранващи системи или тесни DC захранващи шкафове. Конфигурацията с нисък профил намалява общата височина, като същевременно използва по-добре наличната ширина на шкафа, което позволява по-лесно интегриране в оборудване с ограничено пространство за инсталиране. В сравнение с конвенционалните вертикални реактори, това разположение дава на инженерите по-голяма гъвкавост при оптимизиране на оформлението на корпуса без увеличаване на височината на корпуса.
Термичното управление е критично за DC реактори, работещи при непрекъснат ток. Дизайнът на хоризонталната вентилация излага намотките на въздушен поток през множество повърхности, докато страничната вентилация помага за намаляване на натрупването на топлина, а по-широката зона на разсейване на топлината насърчава по-равномерно разпределение на температурата. Защитните капаци IP20 са проектирани да поддържат ефективен въздушен поток, поддържайки стабилна работа по време на дългосрочна работа при пълно натоварване.
Приложения като кранове, мобилно оборудване и индустриални машини изискват надеждна механична стабилност. По-широката монтажна основа осигурява по-здрава опора, докато многоточковото фиксиране помага за ограничаване на изместването по време на работа. Стабилната структура на въздушната междина поддържа постоянна индуктивност, а сигурните клемни връзки помагат да издържат на вибрации в взискателни индустриални среди.
Разположението на страничните клеми опростява интегрирането в тесни електрически шкафове чрез намаляване на препятствията по вертикалното окабеляване и скъсяване на разстоянията за маршрутизиране на DC шина, където е подходящо. Той също така позволява по-чисто подреждане на положителни и отрицателни кабели, помагайки на инженерите да постигнат по-компактно и организирано електрическо оформление.
Пример: CDL-600-0600-EIDA
| Код | Описание |
|---|---|
| CDL | DC Link Reactor Series |
| 600 | Ниво на напрежение (600 = 690VDC) |
| 0600 | Номинален ток (0600 = 600A, 2500 = 2500A) |
| EI | Структура на ядрото (EI = трифазно ядро, UI = еднофазно ядро) |
| D | Инсталационна структура (D = Вертикална инсталация, W = Хоризонтална инсталация) |
| A | Материал на намотката (A = алуминий, C = мед) |
| Параметър | Спецификация |
|---|---|
| Номинално напрежение | 220VAC / 380VAC / 690VAC / 1140VAC |
| Работна честота | 50Hz / 60Hz / До 500Hz |
| Номинален ток | 5A - 3800A |
| Възможност за претоварване | 1,5 пъти номинален ток за 60 секунди, интервал от 1 час |
| Падане на напрежението | 0,5% / 1% / 2% / 4% |
| Диелектрична якост | 3000VAC / 50Hz / 5mA / 1мин |
| Изолационно съпротивление | ≥100MΩ (1000VDC) |
| Степен на защита | IP00 / IP20 |
| Клас на изолация | T40 / Клас F (155 ℃) |
| Степен на забавяне на горенето | UL94V-2 |
| Ниво на шум | ≤65dB (тестван на 1 метър хоризонтално разстояние от реактора) |
| Срок на експлоатация | ≥15 години |
| Стандарти | IEC289:1987 Reactor Standard / GB10229-88 Reactor Standard (Equivalent to IEC289:1987) / JB9644-1999 Reactor for Semiconductor Electrical Drives |
Хоризонталната сърцевина и разположението на намотките значително намаляват общата височина на инсталацията в сравнение с конвенционалните вертикални DC реактори.
Този дизайн помага:
- Побира се в ултратънки VFD шкафове с ограничен вертикален просвет
- Поддържа многослойни оформления на шкафове, без да пречи на горните компоненти
- Подобрете използването на пространството в компактни електрически кутии
- Опростете интегрирането в машинно монтирани системи за управление
Плоската структура е особено подходяща за тесни и продълговати шкафове, където височината е основното ограничение за монтаж.
Термичното управление е критично за DC реактори, работещи при непрекъснато натоварване от ток.
Хоризонталната конструкция подобрява разсейването на топлината чрез:
- По-широки повърхности на навиване, изложени на въздушен поток
- Странични вентилационни канали, които намаляват натрупването на топлина
- По-равномерно разпределение на температурата при продължителна работа
- Съвместим дизайн на защита IP20 без блокиране на пътищата на въздушния поток
В сравнение с вертикално подредените структури, хоризонталният път на въздушния поток помага за намаляване на локалните горещи точки и подобрява стабилността на работа.
Индустриално оборудване, като например мобилни захранващи системи, подемно оборудване и тежки машини, може да изпитва непрекъснати механични вибрации.
Реакторът приема подсилена хоризонтална монтажна конструкция, включваща:
- По-широка основна опора за подобрена механична стабилност
- Множество точки за фиксиране за намаляване на риска от изместване
- Стабилно позициониране на въздушната междина за поддържане на постоянна индуктивност
- Сигурно разположение на страничните клеми за намаляване на напрежението на кабела
Този дизайн подобрява надеждността в приложения, изискващи продължителна работа при условия на вибрации.
Ефективното подреждане на кабелите е важно в електрическите шкафове с висока плътност.
Хоризонталната конфигурация осигурява:
- Странично разположени положителни и отрицателни клеми за по-лесно прокарване на кабела
- Намалено вертикално препятствие вътре в шкафа
- По-къси и по-чисти DC bus връзки
- Подобрено разделяне между DC положителни и отрицателни пътища на окабеляване
Оптимизираното разположение на кабелите помага на инженерите да постигнат по-чист дизайн на шкафа, като същевременно подобрява ефективността на инсталирането и достъпността за поддръжка.
Хоризонталният DC Link Reactor е идеален за ултратънки електрически контролни шкафове, използвани в машинни инструменти, компактни производствени линии и интегрирано оборудване за автоматизация, където пространството за вертикално инсталиране е ограничено, но е налична дълбочина на шкафа.
Структурата с ниска височина позволява на инженерите да инсталират реактора, без да увеличават размерите на шкафа, което го прави подходящ за чувствителни към пространството дизайни на оборудване.
В многослойните модули на шкаф с VFD всяка задвижваща секция има ограничен вертикален просвет поради разположението на подредени компоненти.
Хоризонталната структура помага да се избегнат смущения в горните и долните слоеве на оборудването, като същевременно се поддържа стабилна производителност на тока на DC шината, което я прави подходяща за компактни шкафове за устройства с висока плътност на компонентите.
Мобилните генераторни комплекти, монтираните на превозни средства захранвания и преносимите задвижващи системи често изискват компактни електрически кутии със строги ограничения на височината.
Конструкцията с плосък профил позволява хоризонтален монтаж в корпуси с ниска хлабина, като същевременно поддържа надеждна работа при вибрации и мобилни работни условия.
За електрически помещения или контролни шкафове, подредени в дълги линейни конфигурации, където височината на шкафа е ограничена, но е налична вътрешна дълбочина, хоризонталният реактор осигурява практично решение за монтаж.
Неговата плоска структура позволява по-добро използване на подовото пространство на шкафа и опростява вътрешното подреждане на компонентите.
Оборудването за галванопластика и електролиза обикновено използва тесни DC захранващи шкафове, където пространството на шините и височината на монтаж са ограничени.
The horizontal DC Link Reactor can be installed in a flat configuration to stabilize DC current output while adapting to compact rectifier cabinet layouts.
| Сравнение | Хоризонтален DC Link Reactor | Вертикален DC Link реактор |
|---|---|---|
| Структура | Плоска сърцевина и хоризонтално разположение на намотките | Вертикално подредена основна структура |
| Инсталационно пространство | Предназначен за ниски шкафове | Изисква по-голям вертикален просвет |
| Интеграция на кабинета | Подходящ за компактни и персонализирани оформления | Подходящ за конвенционални шкафове |
| Метод на охлаждане | Хоризонтален въздушен поток с по-широка площ на разсейване на топлината | Вертикален дизайн на въздушния поток |
| Подреждане на окабеляването | Страничните клеми опростяват компактното маршрутизиране | Вертикалните клеми изискват допълнителна височина |
| Механична стабилност | По-широката основа подобрява устойчивостта на вибрации | По-малка структура на отпечатъка |
Dufew Electric е специализирана в персонализирани компоненти за силова електроника, включително DC Link реактори, AC реактори, спирачни резистори, трансформатори и свързани електрически решения.
С опитни инженерни екипи и контролирани производствени процеси Dufew осигурява надеждни реакторни продукти за VFD системи, индустриална автоматизация и приложения за преобразуване на енергия.
Производствените възможности включват:
- Прецизна обработка на сърцевината и производство на намотки
- Оптимизиране на структурата на DC въздушната междина
- Вакуумна импрегнация и изолационна обработка
- Тестване на електрически характеристики и надеждност
Всеки реактор се проверява чрез ключови инспекции като съпротивление на изолацията, издържано напрежение, индуктивност, повишаване на температурата и тестване на шума.
Dufew Electric непрекъснато подобрява своята система за управление на качеството и продуктови стандарти. Компанията предоставя ISO сертификат за управление на качеството, CE сертификат, доклади от тестове на продукти и техническа документация в подкрепа на глобални клиентски проекти.
Dufew предлага OEM производство, персонализирани дизайни и инженерна поддръжка въз основа на специфични изисквания за приложение.
Dufew Electric прилага професионални решения за опаковане, за да защити работата на реактора по време на международен транспорт.
Мерките за опаковане включват:
- Влагоустойчива и изолационна защита
- Подсилено фиксиране за предотвратяване на повреда при удар
- Експортни стандартни дървени кутии за големи реактори
- Продуктови етикети и технически документи за лесен монтаж
Всяка единица се проверява преди изпращане и се доставя с необходимите спецификации, протоколи от тестове и персонализирани решения за опаковане.
Dufew поддържа партидни поръчки, OEM проекти и глобални изисквания за доставка.
Този дизайн се препоръчва, когато електрическият шкаф има ограничена височина, но достатъчна ширина или дълбочина. Плоската структура помага на инженерите да интегрират модула в компактни шкафове, като същевременно поддържат надеждна DC шина.
Не. Електрическите характеристики зависят главно от дизайна на индуктивността, магнитната структура, номиналния ток и технологията на навиване. Хоризонталната конфигурация основно подобрява гъвкавостта на инсталацията, ефективността на охлаждане и интегрирането на шкафа.
да Dufew предоставя персонализирани решения, включително номинален ток, изисквания за напрежение, стойности на индуктивност, размери, метод на монтаж и материали за намотки според изискванията на оборудването на клиента.
да Подсилената монтажна структура и стабилният дизайн на въздушната междина подобряват механичната надеждност. Може да се прилага в индустриално оборудване, изложено на непрекъснати вибрации, като мобилни системи, подемно оборудване и тежкотоварни машини.
