Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.

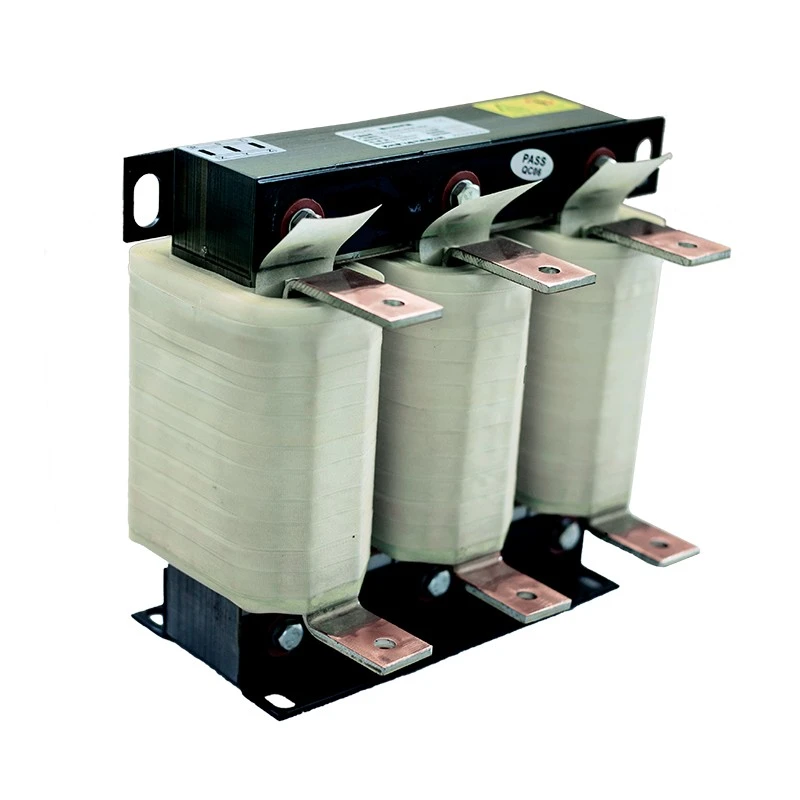

Dufew Electric AC Line Reactor е инсталиран между захранването с променлив ток и входните клеми на VFD, за да осигури контролиран импеданс, спомагайки за стабилизиране на текущия поток и подобряване на цялостната електрическа среда.
Реакторът помага за намаляване на хармоничния ток, генериран от VFD токоизправителните вериги, ограничава внезапните промени в тока, защитава входните компоненти на инвертора и подобрява цялостната надеждност на енергийната система.
Съвременните задвижвания с променлива честота (VFD) използват технология за високоскоростно превключване, за да контролират скоростта на двигателя и да подобрят енергийната ефективност. Въпреки това, процесът на превключване и нелинейните входни характеристики могат да въведат електрически смущения в енергийната система.
Без подходяща защита на входа VFD системите могат да изпитат хармонично изкривяване на тока, пикове на входния ток, колебания на напрежението, електрически смущения и повишено напрежение върху компонентите на инвертора.
Тези проблеми могат да доведат до прегряване на електрическото оборудване, намален експлоатационен живот на инвертора, повреда на кондензаторите на DC шината, нестабилна работа на двигателя и неочакван престой на оборудването.
VFD входните токоизправители могат да генерират хармонични токове, които влияят на електрическата мрежа, особено в съоръжения, работещи с множество инверторни системи.
Той намалява хармоничното въздействие чрез добавяне на импеданс към входната верига, като помага за подобряване на качеството на захранването и поддържа по-стабилна електрическа среда.
Предимствата включват:
- Намалена хармонична обратна връзка към захранването
- Подобрена стабилност на формата на вълната на напрежението
- Намалени смущения между електрическото оборудване
- По-добра защита за силови кондензатори и трансформатори
За фабрики с множество задвижвания с променлива скорост, това помага да се създаде по-надеждна и стабилна енергийна система.
По време на стартиране на двигателя, ускорение, промени в натоварването или нестабилни условия на захранване може да възникне прекомерно въздействие на тока и да засегне компонентите на инвертора.
Реакторът помага за намаляване на електрическия стрес чрез ограничаване на входния ударен ток, намаляване на напрежението върху токоизправителните мостове, защита на компонентите на инверторната DC шина и подобряване на дългосрочната надеждност на VFD.
Той е особено подходящ за промишлени енергийни системи с висок капацитет на късо съединение или трансформатори с нисък импеданс.
Индустриалните среди изискват електрически компоненти, които могат да работят непрекъснато при променящи се натоварвания и взискателни работни условия.
Dufew Electric AC Line Reactor приема оптимизиран електромагнитен дизайн и изолационна технология за постигане на стабилна индуктивност, по-ниско повишаване на температурата, намалена електромагнитна вибрация и надеждна дългосрочна работа.
Реакторът използва висококачествени студено валцувани материали със сърцевина от силициева стомана, за да намали магнитните загуби и да поддържа стабилна индуктивност по време на непрекъсната работа.
Този дизайн осигурява:
- По-ниски загуби на енергия и подобрена ефективност на работа
- По-добри топлинни характеристики при условия на непрекъснато натоварване
- Стабилни електрически характеристики
- Надеждна работа за дългосрочна промишлена експлоатация
Въз основа на различни текущи изисквания, Dufew Electric осигурява оптимизирани структури на намотките, за да осигури надеждна електрическа работа в различни индустриални приложения.
Характеристики на дизайна на намотката:
- Copper or aluminum winding options for different application needs
- Конструкция на високотоков проводник за поддържане на взискателни работни условия
- Подобрено разсейване на топлината
- Намалено повишаване на температурата на намотката по време на работа
Тази оптимизирана структура позволява на реактора да отговаря на различни индустриални изисквания за ток, като същевременно поддържа стабилна и ефективна работа.
Намотката се обработва чрез вакуумно импрегниране и високотемпературно втвърдяване, подобрявайки изолационните характеристики и повишавайки цялостната механична якост.
Процесът подобрява:
- Изолационна якост за по-безопасна работа
- Механична стабилност при условия на вибрации
- Устойчивост на вибрации и въздействие на околната среда
- Дълготрайна експлоатационна издръжливост
Този производствен процес помага за поддържане на надеждна производителност и удължен експлоатационен живот в индустриална среда.
Избирането на правилния AC линейни реактор изисква съвпадение на параметрите на реактора с VFD системата.
Dufew Electric оценява следните фактори:
| Параметър за избор | Разглеждане на дизайна |
|---|---|
| VFD напрежение | Определя нивото на изолация и конфигурацията на реактора |
| Номинален ток | Определя размера на проводника и термичния дизайн |
| Мощност на двигателя | Влияе върху избора на мощност на реактора |
| Падане на напрежението | Определя изискванията за импеданс |
| Работна честота | Влияе на електромагнитния дизайн |
| Инсталационна среда | Определя защитна и монтажна конструкция |
Преди оферта клиентите трябва да предоставят:
- Номинална мощност на VFD
- Входно напрежение
- Номинален ток
- Необходим спад на напрежението
- Условия за монтаж
- Работна среда
| Артикул | AC мрежов реактор | Изходен реактор |
|---|---|---|
| Монтажна позиция | Между захранването и входа на VFD | Между VFD изхода и двигателя |
| Основна функция | Намалете входните хармоници и ударния ток | Защитете изолацията на двигателя и намалете напрежението във формата на вълната на изхода |
| Основно приложение | Подобряване на качеството на захранването | Защита на двигателя с дълъг кабел |
| Типични потребители | Индустриални VFD системи | Двигатели с кабелни връзки на дълги разстояния |
Dufew Electric предоставя както входни, така и изходни реакторни решения в съответствие със системните изисквания.
Различните индустриални системи изискват различни електрически конфигурации и методи на инсталиране. Dufew Electric предоставя персонализирани решения за реактори, базирани на изискванията на приложението, като помага на клиентите да постигнат надеждна производителност и безпроблемна интеграция в различни индустриални системи за управление.
Реакторът може да бъде персонализиран според ключови електрически параметри, включително номинално напрежение, номинален ток, процент на спад на напрежението и работна честота, за да отговори на различните изисквания на енергийната система.
За да се адаптират към различни оформления на шкафове и инсталационни среди, реакторите Dufew поддържат множество опции за инсталиране, включително монтаж в шкаф, самостоятелен монтаж, вертикален монтаж и хоризонтален монтаж.
Според специфичните условия на приложение и настоящите изисквания клиентите могат да избират подходящи материали за навиване, включително медна намотка или алуминиева намотка.
С гъвкави опции за конфигуриране и персонализирани дизайни, реакторите Dufew могат да бъдат интегрирани в различни индустриални системи за управление, като същевременно поддържат стабилна и надеждна работа.
Dufew Electric AC Line Reactor се използва широко в промишлени системи, изискващи подобрено качество на мощността на VFD и електрическа защита.
| Приложение | Типично оборудване | Основни ползи |
|---|---|---|
| Индустриална автоматизация | CNC машини, производствени линии, серво системи | Подобрена електрическа стабилност |
| Моторни задвижващи системи | Помпи, вентилатори, компресори, конвейери | Намален стрес на инвертора |
| Тежка техника | Кранове, асансьори, подемни системи | Надеждна работа при променящи се натоварвания |
| Производствена промишленост | Валцови мелници, оборудване за обработка | Подобрено качество на захранването |
| Системи за възобновяема енергия | Инверторни системи, оборудване за съхранение на енергия | Стабилно преобразуване на мощността |
| Параметър | Спецификация |
|---|---|
| Тип продукт | AC мрежов реактор |
| Номинално напрежение | 220VAC / 380VAC / 690VAC / 1140VAC |
| Работна честота | 50Hz / 60Hz / До 500Hz |
| Номинален ток | 5A - 3800A |
| Падане на напрежението | 0,5% / 1% / 2% / 4% |
| Възможност за претоварване | 1,5 пъти номинален ток за 60 секунди |
| Диелектрична якост | 3000VAC / 50Hz / 5mA / 1мин |
| Изолационно съпротивление | ≥100MΩ (1000VDC) |
| Степен на защита | IP00 / IP20 |
| Клас на изолация | T40/F (155 ℃) |
| Степен на забавяне на горенето | UL94V-2 |
| Ниво на шум | ≤65dB |
| Срок на експлоатация | ≥15 години |
| Стандарти | IEC289:1987 / GB10229-88 / JB9644-1999 |
Пример: CAL-4312-0250-EISA
| Код | Описание |
|---|---|
| КАЛ | AC мрежов реактор |
| 4 | Voltage Level (2=220V, 4=380V, 6=690V) |
| 3 | Номер на фаза |
| 1 | Тип реактор |
| 2 | Падане на напрежението |
| 0250 | Номинален ток |
| EI | Основна структура |
| S | Инсталационна структура |
| A | Материал за навиване |
Преди доставката Dufew Electric извършва електрически и структурни проверки, за да гарантира надеждна работа.
Тестването включва:
| Тестови елемент | Изискване |
|---|---|
| Тест за съпротивление на изолацията | ≥100MΩ |
| Тест за диелектрична якост | 3000VAC |
| Тест за повишаване на температурата | Според номиналното натоварване |
| Проверка на електрически параметри | Индуктивност и потвърждение на тока |
| Проверка на външния вид | Проверка на сърцевини, намотки, клеми |
Dufew Electric е специализирана в компоненти за силова електроника и персонализирани електрически решения, предоставяйки надеждни AC линейни реактори за различни индустриални приложения.
С интегрирани производствени възможности Dufew управлява ключови производствени процеси от обработка на сърцевината и производство на намотки до окончателно сглобяване и проверка на качеството.
Производственият процес включва рязане на силициева стомана, сглобяване на сърцевината и проверка на магнитните характеристики, за да се осигурят стабилни електромагнитни характеристики.
Dufew предоставя медни и алуминиеви опции за навиване с професионална изолационна обработка и процеси на вакуумно импрегниране за подобряване на надеждността и издръжливостта на продукта.
Крайното производство включва инсталация на терминала, електрически тестове и проверка на качеството, за да се гарантира, че всеки реактор отговаря на изискваните стандарти за работа.
Тази интегрирана производствена способност позволява на Dufew Electric да предоставя както стандартни AC линейни реактори, така и персонализирани решения за различни индустриални приложения.
Dufew Electric следва структурирани процедури за управление на качеството, за да осигури постоянна производителност на продукта и надеждна работа през целия експлоатационен живот.
Наличните документи за качество включват:
- Сертификация на системата за управление на качеството по ISO
- CE сертификат
- Доклади за тестване на продукта
Технически документи и записи от инспекции могат да бъдат предоставени според изискванията на проекта на клиента.
AC Line Reactors изискват защита срещу влага, вибрации и механично въздействие по време на транспортиране.
Dufew Electric предоставя:
- Експортна стандартна опаковка
- Защита от влага
- Подсилено вътрешно фиксиране
- Етикети за идентификация на продукта
Преди изпращане инженерите потвърждават:
- Спецификация на продукта
- Тегло и размери
- Изисквания за монтаж
- Изисквания за доставка
Select the appropriate reactor according to the VFD power rating, input voltage, rated current, and required voltage drop to ensure compatibility with the application system.
Преди инсталиране проверете внимателно състоянието на продукта, включително състоянието на сърцевината, външния вид на намотката и клемните връзки, за да сте сигурни, че реакторът е готов за работа.
Стандартният метод на свързване е:
Захранване → AC мрежов реактор → VFD вход
Реакторът трябва да бъде инсталиран в добре проветриво помещение с достатъчно пространство за разсейване на топлината и бъдеща поддръжка.
По време на електрическото свързване осигурете правилно окабеляване, сигурни клемни връзки и правилно заземяване, за да поддържате безопасна и надеждна работа.
След инсталирането извършете тест за работа, като проверите работния шум, наблюдавате повишаването на температурата и проверите цялостната производителност на системата.
AC Line Reactor е инсталиран на входната страна на задвижване с променлива честота (VFD), за да се намалят хармоничните изкривявания, да се ограничат токовите удари, да се подобри качеството на захранването и да се предпазят компонентите на инвертора от електрически удар.
Не всяко приложение на VFD изисква входящ реактор. Препоръчва се за системи с хармонични проблеми, нестабилно захранване, чести флуктуации на тока, работа с множество инвертори или чувствително електрическо оборудване.
Подходящият спад на напрежението зависи от изискванията за качество на захранването на системата, хармоничните условия, входните характеристики и работната среда. Dufew Electric оценява параметрите на приложението и препоръчва подходяща конфигурация.
да Чрез намаляване на въздействието на тока и електрическия стрес от страната на входа на VFD, това спомага за подобряване на стабилността на системата и удължава експлоатационния живот на компонентите на инвертора.
да Dufew Electric предоставя персонализирани решения според напрежението, тока, честотата, инсталационната структура, материала на намотките и други изисквания на проекта.
Клиентите трябва да предоставят:
- Номинална мощност на VFD
- Входно напрежение
- Номинален ток
- Необходим спад на напрежението
- Инсталационна среда
- Условия на работа
Dufew Electric предоставя персонализирани решения за AC линейни реактори за промишлени клиенти, изискващи подобрена VFD защита, хармонично управление и управление на качеството на захранването.
С професионални производствени възможности, инженерна поддръжка и пълни процедури за тестване, Dufew Electric помага на клиентите да разработят надеждни решения за индустриални задвижващи системи.
Изпратете вашите VFD параметри и изисквания за приложение на Dufew Electric и нашите инженери ще препоръчат подходяща конфигурация въз основа на вашите работни условия.
