Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.

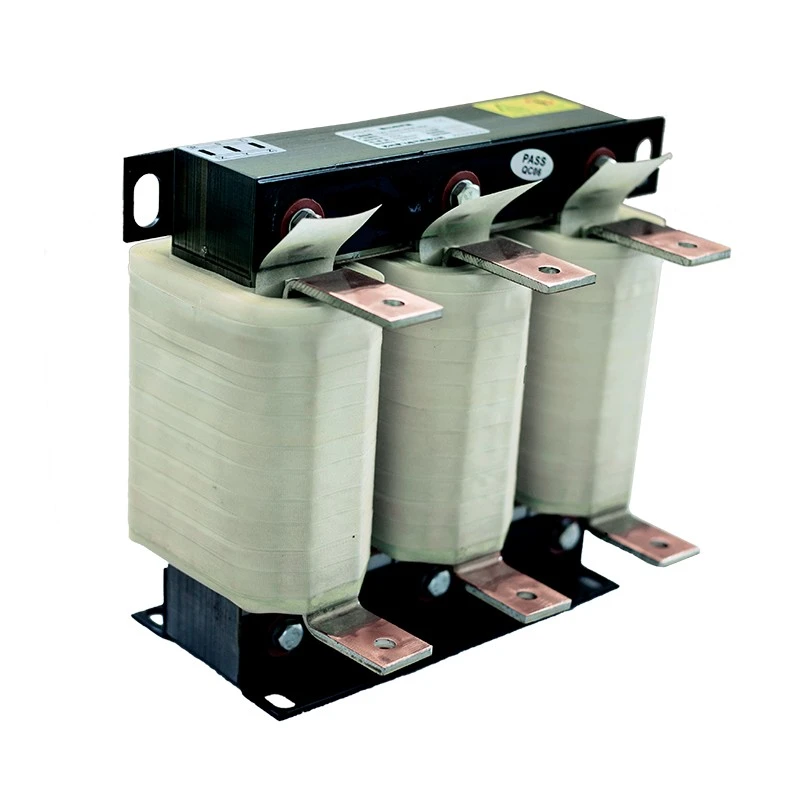

Dufew Electric Load Reactor е инсталиран последователно между изходните клеми на VFD (U/V/W) и натоварванията на двигателя, за да подобри стабилността от страна на товара и да поддържа надеждна работа в системи за моторно задвижване на дълги разстояния.
В приложенията за задвижване с променлива честота високочестотните превключващи сигнали, генерирани от инверторни захранващи устройства, преминават през кабелите на двигателя. Когато разстоянието на кабела се увеличи, разпределеният капацитет може да причини допълнителен ток на зареждане, флуктуация на тока и нестабилна работа на системата.
Чрез добавяне на подходящ импеданс към изходната верига, реакторът помага за намаляване на влиянието на характеристиките на кабела, плавно изменение на тока и подобряване на надеждността на двигателните системи, управлявани от VFD.
Произведен със сърцевини от студено валцована силициева стомана с ниски загуби, изолационни материали от клас F, технология за вакуумно импрегниране и оптимизирани структури на намотките, Dufew Load Reactor осигурява стабилна индуктивност, отлична топлинна надеждност и дълъг експлоатационен живот при взискателни индустриални условия. Моделите с голям ток могат да приемат компактни структури за навиване на фолио, за да подобрят разсейването на топлината и да намалят повишаването на температурата.
Моторните инсталации на дълги разстояния и променливите индустриални натоварвания могат да създадат електрически предизвикателства, включително:
- Повишени ефекти на разпределения капацитет на кабела
- Прекомерен капацитивен ток на зареждане
- Текуща флуктуация по време на работа
- Защита от свръхток на инвертора
- Намалена стабилност на моторното задвижване
- Електромагнитни смущения в системите за управление
Правилно избраният Load Reactor помага за оптимизиране на електрическите характеристики от страна на товара, подобряване на стабилността на системата и намаляване на неочакваните прекъсвания в промишлени приложения.
Когато двигателите са монтирани далеч от VFD шкафовете, характеристиките на кабела могат да повлияят на електрическите характеристики и да увеличат напрежението върху задвижващата система. Dufew Load Reactor помага за намаляване на ефекта от разпределения капацитет на кабела и ограничава капацитивния ток на зареждане, като поддържа по-стабилно предаване на дълги разстояния и надеждна работа на дистанционно инсталирани двигатели.
Индустриалното оборудване често работи с променливи натоварвания и често ускоряване или забавяне. Оптимизираният дизайн на реактора спомага за изглаждане на флуктуациите на тока и поддържа по-последователна работа на двигателя, като намалява необичайните работни условия и поддържа стабилна работа при динамични натоварвания.
Високочестотните смущения, генерирани по време на работа на VFD, могат да засегнат двигателите, както и близкото оборудване за управление и автоматизация. Ефектът на филтриране от страна на товара помага за намаляване на високочестотните хармонични компоненти и електромагнитни смущения, като същевременно допринася за по-нисък шум и вибрации при работа на двигателя.
Той използва сърцевина от студено валцована силициева стомана с ниски загуби, изолационна система от клас F, вакуумно импрегниране и втвърдяване при висока температура. Предлагат се опции за навиване от мед или алуминий според изискванията на приложението. Тази комбинация осигурява стабилна индуктивност, контролирани вибрации и надеждни топлинни характеристики за дългосрочна промишлена работа.
Трифазната симетрична структура на сърцевината осигурява балансирана магнитна производителност и стабилни характеристики на индуктивност, като същевременно помага за намаляване на магнитните загуби. Това оптимизирано разположение поддържа постоянна електрическа производителност и надеждна работа при продължителна употреба.
Предлагат се различни конфигурации за инсталиране, за да се приспособят към различни оформления на шкафове и оборудване, включително отворени конструкции IP00, защитни кутии IP20, вертикална инсталация и хоризонтална инсталация. Могат да бъдат осигурени и персонализирани размери според наличното пространство в шкафа, структурата на оборудването и специфичните изисквания на проекта.
Решенията на Dufew Load Reactor се използват широко в:
| Поле за приложение | Изискване на клиента |
|---|---|
| Системи за моторно задвижване на дълги разстояния | Намалете ефектите на кабела и подобрете стабилността на предаване |
| Индустриално оборудване за изпитване | Подобрете стабилността на изходния ток и надеждността на измерването |
| Пристанищни кранове и подемна техника | Поддържайте надеждна работа при чести промени на натоварването |
| Асансьорни задвижващи системи | Подобрете стабилността на шофиране по време на ускорение и забавяне |
| Помпи и вентилаторни системи | Подобрете непрекъснатата оперативна производителност |
| Валцови мелници и минно оборудване | Поддържа тежки промишлени приложения |
| Серво задвижващи системи | Подобрете електрическата стабилност в оборудването за автоматизация |
| Условия за кандидатстване | Препоръка |
|---|---|
| Разстоянието на кабела на двигателя надвишава 50 метра | Препоръчва се |
| Капацитетът, разпределен по кабела, влияе на работата | Препоръчва се |
| Неизправностите от свръхток на инвертора възникват често | Препоръчва се |
| Натоварването на двигателя се променя често | Препоръчва се |
| Високочестотните смущения влияят на оборудването | Препоръчва се |
| Continuous heavy-duty operation is required | Препоръчва се |
Правилният избор трябва да вземе предвид параметрите на VFD, състоянието на кабела и изискванията за натоварване на двигателя. Тези фактори помагат да се определят подходящите електрически спецификации и конфигурация на реактора.
Обърнете внимание на номиналното напрежение, изходния ток, мощността на двигателя и работната честота. Тези параметри трябва да съответстват на VFD и моторната система, за да осигурят стабилна работа.
Дължината и типът на кабела са важни, особено за двигатели, инсталирани далеч от VFD. Инсталационната среда и разпределеният капацитет също трябва да се имат предвид при избора на реактора.
Трябва да се оценят условията на работа, промяната на натоварването, изискванията за непрекъсната работа и необходимото ниво на защита. Честото ускоряване, забавяне или променливи натоварвания може да изискват по-здрава конфигурация.
Dufew предоставя персонализирани проекти на реактори въз основа на условията на приложение, изискванията за инсталиране, електрическите параметри и спецификациите на клиента.
Пример: CAL-4321-0250-EISA
| Код | Описание |
|---|---|
| КАЛ | Серия AC реактор |
| 4 | Ниво на напрежение (2=220V, 4=380V, 6=690V) |
| 3 | Трифазен |
| 2 | Тип реактор за натоварване |
| 1 | Пад на напрежението (1%=1%, 2%=2%) |
| 0250 | Номинален ток (250A) |
| EI | Основна структура |
| S/W | Инсталационна структура (вертикална/хоризонтална) |
| климатик | Материал на намотката (алуминий/мед) |
| Параметър | Спецификация |
|---|---|
| Тип продукт | VFD натоварващ реактор |
| Монтажна позиция | Между VFD изхода и двигателя |
| Номинално напрежение | 220VAC / 380VAC / 690VAC / 1140VAC |
| Номинален ток | 5A-3800A |
| Честота | 50Hz / 60Hz / Персонализирани до 500Hz |
| Падане на напрежението | 0,5% / 1% / 2% / 4% |
| Капацитет на претоварване | 1,5 пъти номинален ток за 60 секунди |
| Диелектрична якост | 3000VAC / 50Hz / 5mA / 1мин |
| Изолационно съпротивление | ≥100MΩ (1000VDC) |
| Клас на защита | IP00 / IP20 |
| Температурен клас | Т40 |
| Клас на изолация | Клас F (155 ℃) |
| Степен на забавяне на горенето | UL94V-2 |
| Ниво на шум | ≤65dB |
| Срок на експлоатация | ≥15 години |
| Производствени стандарти | IEC289 / GB10229 / JB9644 |
Dufew Electric е специализирана в реактори, резистори, спирачни системи, трансформатори и персонализирани решения за силова електроника. Производственият му процес обхваща обработка на сърцевината от силиконова стомана, прецизно навиване, вакуумно импрегниране, втвърдяване при висока температура и тестване на електрическите характеристики.
Контролът на качеството включва изолационно съпротивление, издържано напрежение, повишаване на температурата и проверка на електрическата ефективност, за да се гарантира надеждна работа на продукта.
Dufew поддържа персонализиран електрически дизайн, OEM производство, техническа документация и инженеринг на приложения за различни промишлени изисквания.
Продуктите на Dufew се произвеждат в съответствие с признати индустриални изисквания, включително:
- Система за управление на качеството ISO 9001
- CE съответствие
- IEC289
- GB10229
- JB9644
Dufew предоставя професионални решения за опаковане за износ според размерите на продукта, теглото и изискванията за транспортиране.
Опаковката включва:
- Удароустойчива защита
- Защита от влага при морски транспорт
- Експортни стандартни дървени каси
- Записи от инспекции преди изпращане
Тези мерки гарантират безопасна доставка и надеждна работа след монтажа.
| Сравнение | Натоварване на реактора | Изходен реактор |
|---|---|---|
| Основна цел | Подобрете стабилността от страна на товара и намалете ефектите на кабела | Намалете напрежението на ШИМ върху изолацията на двигателя |
| Основна грижа | Капацитет на кабела, флуктуация на тока, стабилност на системата | dv/dt напрежение и пикове на напрежението |
| Типично приложение | Дълги кабелни системи, променящи се товари, тежкотоварно оборудване | Защита на двигателя и подобряване на формата на вълната |
| Монтажна позиция | VFD изходна страна | VFD изходна страна |
| Фактори за подбор | Дължина на кабела, характеристики на натоварване, стабилност на системата | Изолация на двигателя, напрежение при превключване, скорост на нарастване на напрежението |
Обикновено се използва, когато разстоянията на кабела на двигателя са дълги, характеристиките на кабела влияят на производителността на системата, възникват прекъсвания на защитата на инвертора или е необходима подобрена електрическа стабилност при променящи се натоварвания.
И двата са инсталирани от страната на изхода на VFD, но служат за различни приложения. Този продукт основно подобрява стабилността на системата при условия на дълги кабели, променящи се натоварвания и взискателни индустриални среди, докато изходният реактор се фокусира повече върху намаляването на напрежението на ШИМ и защитата на изолацията на двигателя. Окончателният избор зависи от дължината на кабела, характеристиките на двигателя и условията на работа.
Yes. By reducing high-frequency disturbances and improving current stability, it can help reduce electromagnetic noise and vibration during motor operation.
да Dufew предоставя персонализирани решения, покриващи напрежение, ток, спад на напрежението, материал на намотките, инсталационна структура и изисквания за защита според специфични индустриални приложения.
Dufew Electric предоставя надеждни решения за индустриални VFD приложения, подкрепени от професионални производствени възможности, персонализирани инженерни услуги и строг контрол на качеството. От двигателни системи за дълги разстояния до тежко промишлено оборудване, решенията са предназначени да подобрят стабилността на системата и да поддържат надеждна работа.
Свържете се с Dufew Electric за персонализиран дизайн на реактора и OEM сътрудничество.
