Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.
Задвижванията с променлива честота осигуряват ефективен контрол на скоростта на двигателя и управление на енергията, но тяхната високочестотна превключваща операция може да въведе хармонични токове, колебания на напрежението и допълнителен електрически стрес за свързаното оборудване.

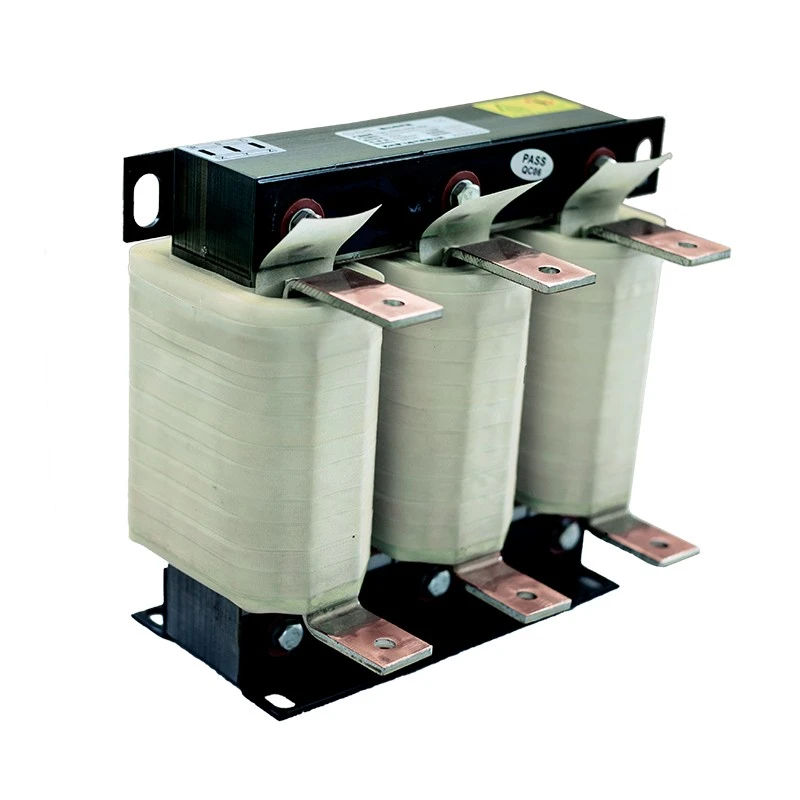

Dufew Electric Variable Frequency Drive Reactor подобрява работата на VFD системата чрез добавяне на подходящ импеданс към веригата. В зависимост от позицията на монтаж и системните изисквания, той осигурява различни защитни функции както за страната на захранването, така и за страната на натоварването на двигателя.
Изборът зависи от това дали основното електрическо предизвикателство възниква от страната на захранването или от страната на натоварването на двигателя.
Когато е инсталиран на входната страна на VFD, реакторът спомага за подобряване на качеството на захранването, намаляване на хармоничното влияние и ограничаване на преходния ток.
Когато е инсталиран от страната на изхода на VFD, той помага за оптимизиране на електрическите условия от страната на двигателя, намаляване на стреса, свързан с превключването, и подобряване на надеждността на задвижващата система.
Произведени със сърцевини от студено валцована силициева стомана с ниски загуби, изолационни материали от клас F, технология за вакуумно импрегниране и оптимизирани структури на намотките, реакторите Dufew осигуряват стабилна индуктивност, надеждни топлинни характеристики и дългосрочна промишлена издръжливост.
Различните индустриални среди изискват различни конфигурации на реактора. Dufew предоставя базирани на приложения решения в съответствие с действителните условия на работа, структурата на системата и електрическите изисквания, като спомага за подобряване на производителността както от страна на захранването, така и от страна на двигателя.
Инсталирана между входните клеми на захранването и VFD, конфигурацията от страната на входа се използва главно за подобряване на електрическата среда на задвижващата система. Помага за намаляване на въздействието на хармоничния ток и входния ударен ток, като същевременно подобрява стабилността на захранването и ограничава смущенията, които могат да засегнат PLC, сензори и друго контролно оборудване.
Тази конфигурация е подходяща за промишлени съоръжения с множество VFD системи, оборудване, работещо при нестабилни условия на захранване, и приложения, където се изисква подобрено качество на захранването.
Инсталирана между изходните клеми на VFD и двигателя, конфигурацията от страната на изхода се фокусира върху подобряването на работните условия от страната на двигателя. Помага за намаляване на напрежението при превключване на ШИМ, подобрява качеството на изходната форма на вълната и ограничава електрическите смущения, като поддържа по-стабилна и надеждна работа на двигателя.
Типичните приложения включват свързване на двигатели на дълги разстояния, тежкотоварни машини и оборудване, където подобрената надеждност на двигателя е важна.
За приложения, засегнати от нестабилни условия на захранване или хармонични смущения, реакторите помагат за намаляване на въздействието на хармоничния ток, подобряват стабилността на електрозахранването и ограничават преходните промени в тока. Те могат също така да намалят електрическите смущения, засягащи чувствително оборудване, което ги прави подходящи за индустриални системи с множество задвижвания или строги изисквания за качество на захранването.
От страна на двигателя, реакторът помага за намаляване на електрическия стрес, причинен от високочестотно превключване и подобряване на условията на изходната верига. Това поддържа надеждна работа на двигателя и може да помогне за намаляване на необичайните прекъсвания по време на взискателни работни условия.
Реакторите Dufew използват студено валцувани сърцевини от силициева стомана с ниски загуби, оптимизирани дизайни на магнитни вериги и технология за прецизно навиване, за да поддържат стабилни характеристики на индуктивност по време на непрекъсната работа. Получената структура помага за намаляване на магнитните загуби и повишаването на температурата, като същевременно поддържа надеждна дългосрочна работа.
Изолационната система съчетава изолационни материали от клас F с вакуумно импрегниране и процеси на втвърдяване при висока температура. Тази конструкция подобрява устойчивостта на влага, механичната якост и термичната издръжливост, като помага на реактора да поддържа надеждна работа и по-дълъг експлоатационен живот в индустриална среда.
Dufew поддържа персонализирани решения за реактори въз основа на номинално напрежение, номинален ток, изисквания за спад на напрежението, инсталационна структура, материал на намотките и изисквания за защита. Конфигурацията може да се адаптира към различни електрически параметри и оформление на шкафа.
Наличните опции включват медни или алуминиеви намотки, вертикална или хоризонтална инсталация и различни защитни конструкции като IP00 отворен дизайн и IP20 защитни кутии. Тази гъвкавост позволява реакторът да бъде интегриран в широка гама VFD и промишлени енергийни системи.
Реакторните решения Dufew се използват широко в:
| Приложение | Основно изискване |
|---|---|
| Системи за задвижване с променлива честота | Подобрете електрическата стабилност и надеждност |
| Оборудване за индустриална автоматизация | Намалете електрическите смущения |
| Помпи и вентилаторни системи | Поддържа непрекъсната работа на двигателя |
| Кранове и подемна техника | Подобрете надеждността при динамични натоварвания |
| Асансьори | Подобрете стабилността на задвижващата система |
| Машини за леене под налягане | Подобрете ефективността на управлението на двигателя |
| Текстилни машини | Поддържайте стабилна работа |
| Индустриално оборудване за изпитване | Improve electrical consistency |
Правилната конфигурация на реактора зависи от действителните системни изисквания.
| Условия за кандидатстване | Препоръчително решение |
|---|---|
| Лошо качество на захранването или хармонични смущения | Входен реактор |
| Multiple VFDs sharing one power source | Входен реактор |
| Изискване за защита на двигателя | Реактор от страната на изхода |
| Свързване на двигателя на дълги разстояния | Реактор от страната на изхода |
| Често ускоряване и забавяне | Реактор от страната на изхода |
| Пълна оптимизация на VFD системата | Персонализирано решение за реактор |
Dufew осигурява инженерна поддръжка, за да препоръча подходящи спецификации според напрежението, тока, позицията на монтаж и работната среда.
Изборът на правилния реактор изисква разглеждане на параметрите на VFD, действителните условия на системата и необходимото ниво на защита. Съпоставянето на тези фактори с електрическите и механичните характеристики на реактора помага да се осигури стабилна работа и правилно интегриране в задвижващата система.
Ключовите параметри на VFD включват номинално напрежение, номинален ток, мощност на двигателя и работна честота. Тези стойности определят основните електрически изисквания на реактора и трябва да бъдат съобразени със спецификациите на задвижващата система.
Позицията на монтаж, състоянието на захранването, разстоянието на свързване на двигателя, характеристиките на натоварването и работната среда също трябва да бъдат оценени. Например, дълги кабели на двигателя, чести промени на товара или взискателни индустриални среди може да изискват различна конфигурация на реактора.
Необходимата защитна функция е друго важно съображение. В зависимост от приложението, реакторът може да бъде избран така, че да намали хармоничното въздействие, да подобри стабилността на мощността, да осигури защита от страна на двигателя, да отговаря на специфични изисквания за спад на напрежението или да поддържа непрекъсната работа при високи натоварвания.
| Параметър | Спецификация |
|---|---|
| Тип продукт | Реактор за задвижване с променлива честота |
| Приложение | VFD приложения от страна на входа/изхода |
| Номинално напрежение | 220VAC / 380VAC / 690VAC / 1140VAC |
| Номинален ток | 5A - 3800A |
| Фаза | Еднофазен / Трифазен |
| Честота | 50Hz / 60Hz / Персонализирани до 500Hz |
| Падане на напрежението | 0,5% / 1% / 2% / 4% |
| Материал за навиване | Мед / Алуминий |
| Тип инсталация | Вертикално / Хоризонтално |
| Метод на охлаждане | Естествено въздушно охлаждане |
| Възможност за претоварване | 1,5 пъти номинален ток за 60 секунди |
| Диелектрична якост | 3000VAC / 50Hz / 5mA / 1мин |
| Изолационно съпротивление | ≥100MΩ (1000VDC) |
| Степен на защита | IP00 / IP20 |
| Клас на изолация | Клас F (155 ℃) |
| Степен на забавяне на горенето | UL94V-2 |
| Ниво на шум | ≤65dB |
| Срок на експлоатация | ≥15 години |
| Стандарти | IEC289 / GB10229 / JB9644 |
Пример: CAL-4321-0250-EISA
| Code | Описание |
|---|---|
| CAL | Серия AC реактор |
| 4 | Ниво на напрежение |
| 3 | Трифазен |
| 2 | Тип реактор |
| 1 | Падане на напрежението |
| 0250 | Номинален ток |
| EI | Основна структура |
| S/W | Инсталационна структура |
| климатик | Материал за навиване |
Dufew Electric е специализирана в компоненти за силова електроника, включително реактори, резистори, спирачни системи, трансформатори и персонализирани електрически решения. Неговите производствени възможности обхващат обработка на сърцевината, навиване, обработка на изолация и проверка на електрическите характеристики за различни индустриални приложения.
Производственият процес включва обработка на сърцевината от силиконова стомана, прецизно навиване на бобина, вакуумно импрегниране, втвърдяване при висока температура и тестване на електрическите характеристики. Тези процеси спомагат за поддържането на постоянни характеристики на продукта и надеждна работа по време на непрекъсната работа.
Проверката на качеството обхваща съпротивлението на изолацията, издържаното напрежение, повишаването на температурата и проверката на електрическите характеристики. Всеки тест осигурява допълнителна проверка на надеждността на изолацията, топлинните характеристики и цялостното електрическо качество.
Dufew поддържа персонализиран дизайн, OEM и ODM сътрудничество и производство въз основа на чертежи на клиента и изисквания за приложение. Предлагат се и услуги за техническа документация и инженеринг на приложения за подпомагане на избора на продукти, системната интеграция и разработването на проекти.
Продуктите на Dufew се произвеждат в съответствие с признати индустриални изисквания, включително:
- Система за управление на качеството ISO 9001
- CE съответствие
- IEC289
- GB10229
- JB9644
Dufew предоставя стандартни решения за опаковане за износ според размерите на продукта, теглото и изискванията за транспортиране.
Опаковката включва:
- Удароустойчива защита
- Влагоустойчива опаковка
- Износ на дървени каси
- Записи от инспекции преди изпращане
Тези мерки гарантират безопасно транспортиране и надеждна работа на монтажа.
| Сравнение | Реактор за задвижване с променлива честота | Конвенционален AC реактор |
|---|---|---|
| Приложение Цел | Проектиран за VFD системи с хармонични и PWM характеристики | Общи приложения за ограничаване на тока |
| Честотна адаптивност | Поддържа условия на работа 50Hz-500Hz | Основно проектиран за стандартна честота |
| Защита на двигателя | Намалява напрежението на ШИМ и тока на зареждане на кабела | Ограничена способност за защита на двигателя |
| Гъвкавост на монтажа | Може да се конфигурира за входни или изходни приложения | Обикновено предназначен за фиксирано приложение |
| Индустриална съвместимост | Подходящ за машини, задвижвани с VFD | Suitable for general electrical systems |
Препоръчва се реактор, когато VFD системата изпитва хармонични смущения, колебания на напрежението, чести аларми за свръхток, голямо разстояние на кабела на двигателя или изисквания за защита на изолацията на двигателя.
Инсталацията от страната на входа е избрана главно за подобряване на качеството на захранването и намаляване на хармониците.
Инсталирането от страната на изхода е избрано главно за подобряване на електрическите условия от страната на двигателя и повишаване на надеждността на задвижването.
Изборът зависи от условията на системата, изискванията към оборудването и работната среда.
Може да помогне за намаляване на хармоничните смущения, колебанията на напрежението, електрическия стрес и нестабилната работа, причинени от взискателни индустриални работни условия.
да Dufew поддържа персонализирано напрежение, ток, спад на напрежението, материал на намотката, инсталационна структура и електрически параметри според изискванията на проекта.
Dufew Electric предоставя персонализирани решения за AC реактори за промишлени задвижващи системи с професионална производствена способност, инженерна поддръжка и строг контрол на качеството.
От подобряване на качеството на захранването до оптимизиране на моторното задвижване, Dufew помага на клиентите да подобрят надеждността на оборудването, да намалят електрическия стрес и да постигнат стабилна дългосрочна работа.
Свържете се с Dufew Electric за персонализиран дизайн на реактора и OEM сътрудничество.
