Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.

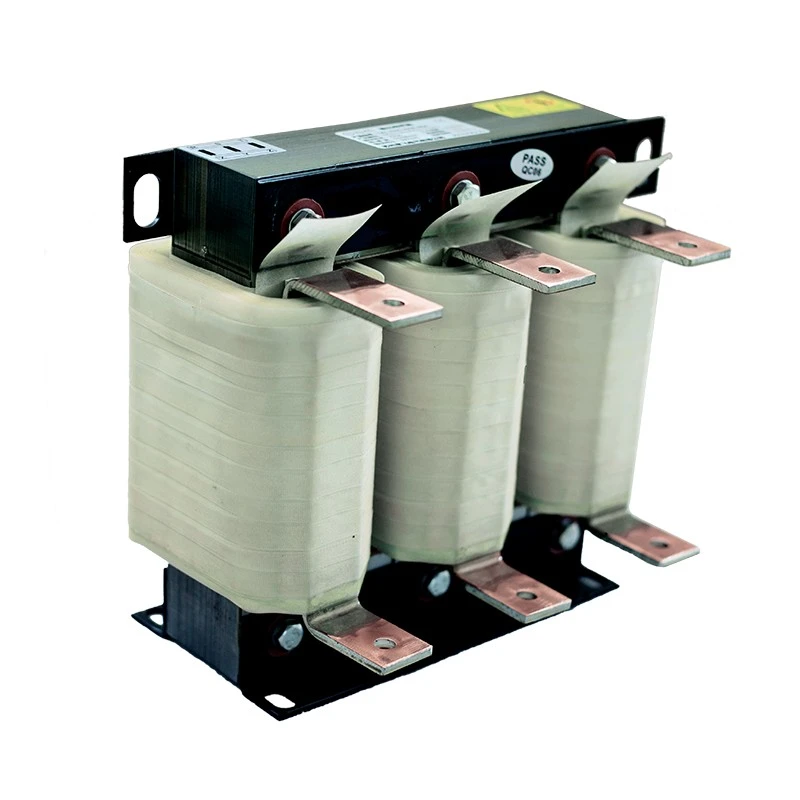

Dufew Electric Output Reactor е инсталиран между изходните клеми на VFD и двигателя, за да подобри качеството на предаване на мощността и да предпази двигателните системи от високочестотно превключване.
Характеристиките на бързото превключване на изходното напрежение на PWM от VFD могат да генерират висок dv/dt стрес, отразени вълни на напрежение, хармонични токове и допълнителен ток за зареждане на кабела. Тези ефекти стават по-сериозни, когато се използват дълги кабели между инвертора и двигателя.
Чрез добавяне на подходящ импеданс към изходната верига, реакторът спомага за изглаждане на вълните на напрежението, намаляване на пиковете на напрежението на клемите на двигателя, по-ниско напрежение на изолацията и подобряване на надеждността на индустриалните задвижващи системи.
Реакторите Dufew използват ядра от силициева стомана с ниски загуби, високотемпературни изолационни материали и оптимизирани структури на намотките, за да осигурят стабилна работа при непрекъсната промишлена експлоатация.
Когато кабелът между инвертора и двигателя е твърде дълъг, разпределеният капацитет на кабела генерира допълнителен заряден ток.
Без подходяща защита това може да причини:
- VFD аларми за свръхток
- Нестабилна работа на двигателя
- Повишено напрежение на изхода на инвертора
- Намалена надеждност на системата
VFD Output Reactor намалява капацитивния ток на зареждане и подобрява стабилността на системата, особено за приложения, при които двигателят е инсталиран далеч от шкафа на инвертора.
Реакторът намалява въздействието на високочестотните PWM промени в напрежението, генерирани от VFD, като помага за защита на изолацията на двигателя по време на непрекъсната работа.
Намалява напрежението върху намотките на двигателя, намалява стареенето на изолацията и удължава експлоатационния живот на двигателя. Това спомага за подобряване на цялостната надеждност на системата, особено при взискателни индустриални приложения.
Когато двигателите са инсталирани далеч от VFD шкафовете, дългите кабели могат да увеличат тока на зареждане и да причинят ефекти на отразено напрежение.
Реакторът помага за намаляване на тези въздействия чрез подобряване на качеството на формата на вълната на тока и ограничаване на колебанията на напрежението. Поддържа по-дълги кабелни разстояния, като същевременно поддържа стабилна работа на двигателя.
Оптимизираният индуктивен дизайн помага за потискане на високочестотните хармонични компоненти, генерирани по време на работа на VFD.
Той също така намалява електромагнитния шум на двигателя, тока на утечка и потенциалните смущения с близкото автоматизирано и контролно оборудване, създавайки по-стабилна работна среда.
The reactor is manufactured with a cold rolled silicon steel core, Class F insulation system, vacuum impregnation process, and copper or aluminum winding options.
Тази здрава конструкция осигурява стабилна индуктивност, намалени вибрации и надеждни топлинни характеристики за дългосрочна промишлена работа.
Симетричната трифазна структура на сърцевината осигурява балансирана магнитна производителност във всички намотки.
Той помага за намаляване на магнитните загуби, като същевременно поддържа стабилни характеристики на индуктивност, осигурявайки постоянни електрически характеристики по време на работа на VFD.
Реакторът се предлага в различни конфигурации, включително IP00 отворени конструкции и IP20 защитни кутии, за да отговори на различни изисквания за монтаж.
Поддържа както вертикални, така и хоризонтални методи на инсталиране. Налични са персонализирани размери, за да съответстват на пространството на шкафа, условията на монтаж и специфичните нужди на приложението.
Реакторните решения Dufew се използват широко в промишлени приложения, където се изисква защита на двигателя и стабилна работа на VFD.
Типичните приложения включват:
- Системи за задвижване с променлива честота за подобряване на стабилността на мощността и намаляване на електрическия стрес върху двигателите.
- Индустриални шкафове за управление на двигатели, помпи и вентилатори, изискващи надеждна непрекъсната работа.
- Кранове и подемно оборудване, минни машини и пристанищно оборудване, използвани при тежки работни условия.
- Валцови мелници, машини за леене под налягане и текстилни машини за стабилни и ефективни производствени процеси.
- Автоматизирани производствени линии и оборудване за възобновяема енергия, където надеждната мощност е важна.
| Условия за кандидатстване | Препоръка |
|---|---|
| Дължината на кабела на двигателя надвишава 50 метра | Препоръчва се |
| Необходима е изолационна защита на двигателя | Препоръчва се |
| Необходимо е намаляване на шума от двигателя | Препоръчва се |
| Високочестотните смущения засягат сензорите | Препоръчва се |
| Често ускоряване и забавяне | Препоръчва се |
Изборът на реактор трябва да се основава на параметрите на VFD, състоянието на кабела и изискванията на двигателя, за да се осигури правилна работа и надеждна работа.
При избора трябва да се вземат предвид ключови фактори като:
- Номинално напрежение и изходен ток
- Мощност на двигателя и работна честота
Характеристиките на кабела и условията на инсталиране също влияят върху избора на реактор, включително:
- Дължина на кабела и вид на кабела
- Инсталационна среда
- Разпределен капацитет
Изолацията на двигателя и работните условия трябва да бъдат оценени, за да съответстват на подходящото решение за реактор, включително:
- Клас на изолация
- Работно състояние
- Изисквания за защита
Dufew предоставя персонализирани проекти на реактори според различни промишлени приложения и системни изисквания.
CAL-4321-0250-EISA
| Код | Описание |
|---|---|
| КАЛ | Серия AC реактор |
| 4 | Ниво на напрежение |
| 3 | Трифазен |
| 2 | Тип изходен реактор |
| 1 | Падане на напрежението |
| 0250 | Номинален ток |
| EI | Основна структура |
| S | Тип инсталация |
| A | Алуминиева намотка |
| Параметър | Спецификация |
|---|---|
| Тип продукт | VFD изходен реактор |
| Номинално напрежение | 220VAC / 380VAC / 690VAC / 1140VAC |
| Честота | 50Hz / 60Hz |
| Номинален ток | 5A - 3800A |
| Падане на напрежението | 0,5% / 1% / 2% / 4% |
| Капацитет на претоварване | 1,5 пъти номинален ток за 60 секунди |
| Диелектрична якост | 3000VAC / 50Hz / 1мин |
| Изолационно съпротивление | ≥100MΩ |
| Степен на защита | IP00 / IP20 |
| Клас на изолация | Клас F (155 ℃) |
| Ниво на шум | ≤65dB |
| Срок на експлоатация | ≥15 години |
Dufew Electric е специализирана в промишлени енергийни компоненти и персонализирани решения за реактори.
Всеки изходен реактор се произвежда с контролирани процеси, включително:
- Инспекция на производството на сърцевина
- Winding process control
- Изпитване за устойчивост на високо напрежение
- Изпитване на устойчивост на изолация
- Проверка на повишаване на температурата
- Проверка на електрическите характеристики
Продуктите могат да бъдат доставени с:
- Съответствие със системата за управление на качеството на ISO
- CE сертифицирани продукти
- Персонализирана техническа документация
Преди изпращане всеки реактор се проверява според спецификациите на клиента, за да се осигури надеждна инсталация и работа.
Индустриалните реактори изискват надеждна защита по време на международен транспорт поради теглото си и електромагнитните компоненти.
Dufew предоставя:
| Метод на транспортиране | Приложение |
|---|---|
| Морски транспорт | Големи индустриални поръчки и цялостни проекти за оборудване |
| Въздушен транспорт | Изисквания за мостра и спешна доставка |
| Сухопътен транспорт | Регионална индустриална доставка |
Характеристики на опаковката:
- Влагоустойчива защита
- Удароустойчиво фиксиране
- Износ на стандартни дървени каси
- Персонализирана опаковка според размера и теглото на продукта
Инсталира се между изходните клеми на VFD и двигателя, за да подобри качеството на изходната вълна и да намали електрическия стрес от страната на двигателя.
Обикновено се използва за приложения с дълги кабели, защита на изолацията на мотора и системи, засегнати от пикове на напрежението, шум или смущения.
Не. Компонентите от страната на входа и страната на двигателя имат различни функции. Единият се фокусира върху защитата на захранването, докато другият подобрява производителността от страна на двигателя.
да Dufew предоставя персонализирани решения въз основа на напрежение, ток, изисквания за инсталиране и работна среда.
Dufew Electric предоставя надеждни реакторни решения за промишлени VFD приложения с професионални производствени възможности, персонализирана инженерна поддръжка и строг контрол на качеството.
От защита на двигателя до приложения за задвижване на дълги разстояния, Dufew помага на клиентите да подобрят надеждността на оборудването, да намалят разходите за поддръжка и да постигнат стабилна работа.
