Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.

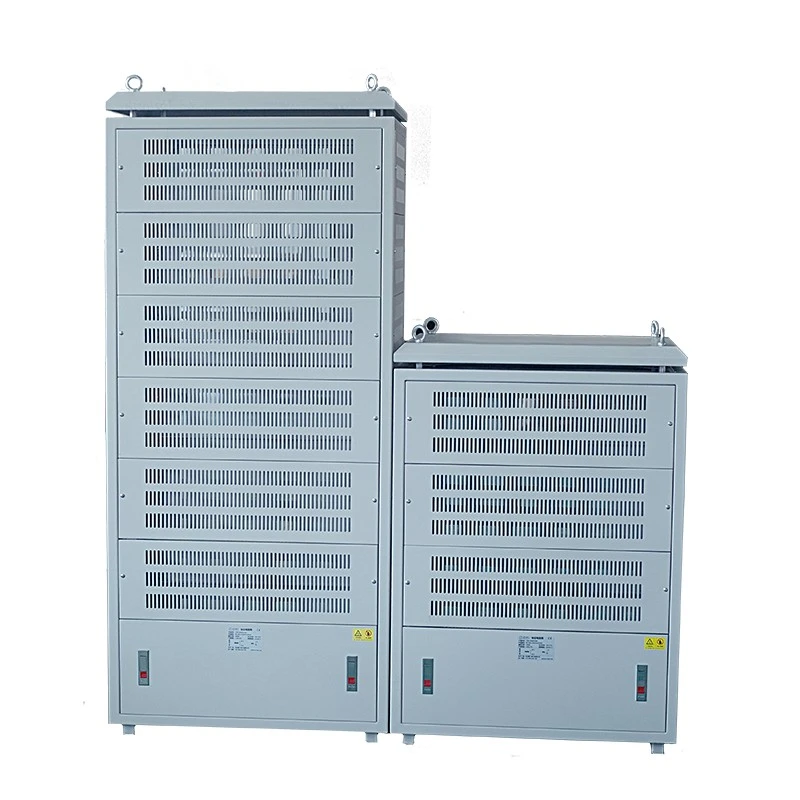

Dufew Electric Braking Resistor Cabinet е цялостно решение за разсейване на енергия, предназначено за приложения, при които двигателите често генерират регенеративна енергия по време на спирачни операции.
По време на забавяне, повдигане, спускане или бързи промени на натоварването прекомерната енергия може да увеличи напрежението на DC шината на честотните преобразуватели. Той абсорбира тази регенерирана енергия и я преобразува в топлина, като помага за поддържане на стабилна работа на инвертора и подобрява безопасността на системата.
Шкафът интегрира множество гофрирани резисторни елементи, навити с тел чрез проводими пръти от неръждаема стомана, докато медни шини се използват между резисторните слоеве, за да осигурят надеждни високотокови връзки.
С диапазон на мощност от 20KW-500KW, работно напрежение до 3000V и персонализирани стойности на съпротивление от 0,01Ω до 1KΩ, Dufew Electric проектира шкафове със спирачен резистор според специфичната мощност на двигателя, работен цикъл на спиране, инсталационна среда и системни изисквания.
| Параметър | Спецификация |
|---|---|
| Тип продукт | Кабинет на спирачния резистор |
| Номинална мощност | 20KW-500KW |
| Работно напрежение | ≤3000V |
| Диапазон на съпротивление | 0,01Ω-1KΩ |
| Точност на съпротивлението | ±3%, ±5%, ±10% |
| Степен на защита | IP20-IP54 Опция |
| Температурен коефициент | ≤300 ppm/℃ |
| Степен на забавяне на горенето | UL94V-2 |
| Производствен стандарт | GB-5792 |
CRC 100KW 2.7R J
| Код | Описание |
|---|---|
| CRC | Кабинет на спирачния резистор |
| 100KW | Номинална мощност |
| 2.7R | Номинална устойчивост |
| J | Точност на съпротивлението (K=±10%, J=±5%, H=±3%) |
За разлика от конвенционалните резисторни кутии, използвани главно за прости приложения на натоварване, Dufew Electric Braking Resistor Cabinet е предназначен за промишлени задвижващи системи, които изискват надеждно поглъщане на енергия, управление на напрежението на DC шината и спирачна защита.
По време на спиране на двигателя регенеративната енергия се прехвърля към резисторния шкаф и се преобразува в топлина, като помага за контролиране на покачването на напрежението на DC шината и намалява риска от повреди от пренапрежение на честотния преобразувател.
Този дизайн подобрява защитата на инвертора и поддържа по-стабилна работа на промишлени задвижващи системи при чести спирачни условия.
Dufew Electric използва модулна слоеста структура за опростяване на инсталирането, поддръжката и бъдещото разширяване на системата.
Всеки независим резисторен слой включва специална проводима верига, система за наблюдение на температурата и отделен път на въздушния поток, което позволява отделни секции да бъдат инспектирани или поддържани, без да се засяга работата на други слоеве.
Модулният дизайн също така поддържа допълнителни резисторни слоеве, персонализирани конфигурации на съпротивление и различни работни цикли на спиране според специфичните изисквания за захранване, което спомага за намаляване на разходите за подмяна, когато капацитетът на оборудването се увеличи.
Кабинетът на спирачния резистор интегрира множество функции за защита за подобряване на безопасността и надеждността в индустриални работни среди.
Вградените температурни превключватели непрекъснато следят работните условия на шкафа. Когато температурата надвиши предварително зададената граница, защитният сигнал се активира и системата за управление на инвертора може да получи команда за изключване, за да намали риска от повреда на оборудването.
Вътрешната структура използва проводими пръти от неръждаема стомана за резисторни връзки и медни шини между резисторните слоеве, осигурявайки здрава механична опора, устойчивост на корозия и надеждна електрическа проводимост по време на продължителна работа.
За приложения, включващи чести цикли на спиране, ефективното термично управление е от съществено значение за поддържане на стабилна работа на резистора.
Dufew Electric осигурява оптимизиран дизайн на охлаждане, включително канали за вертикален въздушен поток, подобрена вентилация на шкафа, опционални вентилатори за принудително охлаждане и персонализирани нива на защита от IP20 до IP54.
Охладителната система помага за контролиране на температурата на резистора и поддържа надеждна работа по време на непрекъснати индустриални спирачни процеси.
Шкафът с електрически спирачен резистор Dufew се използва широко в промишлени системи, които изискват контролирано регенеративно усвояване на енергия и надеждна динамична спирачна ефективност.
Приложенията включват пристанищни кранове, кулокранове и системи за повдигане, където резисторният шкаф помага за управлението на регенеративната енергия, генерирана по време на повдигане и спускане.
В задвижванията на валцувани мелници, минно оборудване и конвейерни системи, той поддържа чести процеси на ускоряване и забавяне, като осигурява стабилно разсейване на спирачната енергия.
Системата може да се прилага в системи за задвижване на наклона на вятърни турбини за контролиране на спирачната енергия по време на операции по регулиране и условия на аварийно изключване.
За стендове за изпитване на промишлени двигатели и системи за изпитване на захранващо оборудване, шкафът предоставя решение за контролирано резистивно натоварване за проверка на производителността и тестване на надеждността.
Преди изпращане Dufew Electric извършва проверки на продукта според изискванията на клиента.
Елементите за тестване включват:
| Тестови елемент | Цел |
|---|---|
| Тест за диелектрична якост | Проверете безопасността на изолацията |
| Тест за съпротивление на изолацията | Потвърдете характеристиките на електрическата изолация |
| Тест за претоварване | Оценете способността за кратковременно претоварване |
| Тест за ефективност на температурата | Проверете термичната стабилност |
| Тест за непрекъснато натоварване | Проверете дългосрочната експлоатационна надеждност |
| Механичен преглед | Потвърдете структурната стабилност |
Dufew Electric съчетава професионален електроинженерен опит със стандартизирани производствени процеси, за да разработи персонализирани решения за спирачен резистор за индустриални задвижващи системи. Покривайки сглобяването на резистор, производството на корпуса, електрическите тестове и окончателната проверка, целият производствен процес се контролира, за да се гарантира стабилна производителност, постоянно качество и надеждна работа в взискателни индустриални среди.
Dufew Electric управлява ключови производствени етапи от сглобяването на резисторния елемент до пълната интеграция на шкафа. Резисторните модули се произвеждат според изискваните стойности на съпротивление, номинална мощност и работни условия, докато структурите на шкафа се персонализират въз основа на пространството за инсталиране, изискванията за охлаждане, нивата на защита и методите на свързване към системата.
Производственият процес включва сглобяване на прецизен резистор, инсталация на проводими компоненти, подреждане на вътрешно окабеляване, интегриране на охлаждаща структура и изработка на шкаф. Чрез интегрирано управление на производството, Dufew Electric подобрява консистенцията на продукта и гарантира, че всяко решение за спирачен резистор отговаря на техническите изисквания на различни индустриални приложения.
Преди изпращане всеки завършен продукт преминава цялостна електрическа и механична проверка, включително измерване на съпротивлението, проверка на електрическата връзка, изпитване на изолацията, изпитване на диелектрична якост и потвърждаване на спецификацията. Тези процедури за проверка помагат да се гарантира, че доставеното оборудване отговаря на договорените изисквания на проекта и поддържа надеждна работа по време на работа.
Препоръчителни производствени изображения:
Цех за фабрично производство
- Линия за монтаж на резистори
- Участък за производство на шкафове
- Електрическо оборудване за изпитване
Процес на електрически тестове
- Тестване на напрежение
- Измерване на съпротивление
- Окончателна проверка
Тези производствени записи демонстрират инженерните способности на Dufew Electric, стандартите за производствен контрол и опита в доставянето на персонализирани промишлени резисторни решения.
Dufew Electric следва структурирани процедури за управление на качеството по време на подбор на материали, производствена обработка, сглобяване и крайна проверка, за да поддържа стабилна производителност на продукта. Според изискванията на проекта, клиентите могат да получат съответните технически документи и записи за качество за проверка преди монтажа и пускането в експлоатация.
Наличните документи включват:
- Спецификации на продукта
- Протоколи от електрически тестове
- Протоколи от инспекции
- Документи за съответствие на материалите
- Доклади за проверка на пратката
Като промишлено електрическо оборудване шкафовете със спирачен резистор изискват надеждна защита по време на транспортиране. Dufew Electric предоставя професионални решения за опаковане, включително стандартни за износ дървени кутии, обработка за защита от влага, вътрешни фиксиращи структури и етикети за идентификация на продукта за намаляване на транспортните рискове по време на международна доставка.
Преди изпращане инженерите потвърждават важни подробности за доставката, като размери на шкафа, тегло на продукта, изисквания за повдигане, електрически интерфейси и условия за инсталиране, за да осигурят гладко разтоварване, инсталиране и пускане в експлоатация на мястото на клиента.
Методите за транспортиране могат да бъдат организирани според изискванията на проекта:
Подходящ за международни индустриални проекти и транспортиране на голямо оборудване, изискващо стабилна доставка на дълги разстояния.
Подходящ за доставка от фабрика до място и регионални индустриални проекти с гъвкави логистични изисквания.
Предлага се за избрани трансгранични индустриални пратки, където се изискват алтернативни транспортни решения.
Препоръчителни изображения на пратката:
- Склад за готова продукция
- Опаковка от дървена кутия
- Зареждане с мотокар
- Контейнерни превози
Dufew Electric се фокусира върху компоненти за силова електроника и индустриални решения за управление на енергията, като предоставя продукти със спирачен резистор, предназначени за приложения, изискващи стабилно разсейване на енергията, надеждна защита и непрекъсната работа при взискателни работни условия.
Всяка промишлена спирачна система има различни електрически и инсталационни изисквания. Dufew Electric предоставя персонализирани решения, обхващащи стойност на съпротивление, номинална мощност, структура на шкафа, дизайн на охлаждане, ниво на защита и конфигурация на свързване, за да помогнат на клиентите да постигнат подходяща системна интеграция.
От избора на компоненти и сглобяването на резистора до интегрирането на шкафа и окончателното тестване, Dufew Electric поддържа строг контрол на процеса, за да подобри надеждността на продукта, последователността на производството и качеството на доставка за различни индустриални проекти.
Dufew Electric поддържа OEM клиенти, дистрибутори и индустриални потребители с инженерна комуникация, техническа документация, персонализирано производство, проверка на качеството и международни услуги за доставка в подкрепа на проекти от първоначалната оценка до окончателното инсталиране.
Корпусът на спирачния резистор абсорбира регенеративната енергия, генерирана по време на спирането на двигателя, и я преобразува в топлинна енергия, като помага за предотвратяване на честотните преобразуватели от пренапрежение на DC шината и поддържа стабилна работа на системата.
Dufew Electric оценява параметрите на двигателя, честотата на спиране, работния цикъл, условията на монтаж и топлинните изисквания, за да избере подходящи стойности на съпротивление, номинална мощност, структури на корпуса и методи за охлаждане.
да Решението може да бъде конфигурирано според различни марки инвертори, нива на напрежение, изисквания за спиране и условия на приложение.
Дизайнът може да интегрира мониторинг на температурата, превключватели за защита от прегряване, вентилационни системи и персонализирани нива на защита за подобряване на оперативната безопасност и надеждност.
Обикновено се използва в кранове, асансьори, минно оборудване, валцувани мелници, вятърни енергийни системи, индустриални задвижващи системи и оборудване за изпитване, където се изисква често спиране или поглъщане на енергия.
Dufew Electric следва контролирани производствени процедури и извършва електрически тестове, проверка на изолацията, проверка на производителността и окончателни проверки на качеството преди изпращане.
да Модулната структура поддържа персонализирани конфигурации на резистори и бъдещи корекции на капацитета според променящите се системни изисквания.
