Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.
Кабинетът на инверторния спирачен резистор е критичен компонент, използван в приложения за регенеративно спиране на задвижване с променлива честота (VFD).
Когато двигател, управляван от честотен преобразувател, се забави бързо, двигателят може да влезе в регенеративен режим и да върне електрическа енергия към DC шината на инвертора. Тази регенерирана енергия увеличава напрежението на DC шината.
Ако излишната енергия не може да бъде освободена ефективно, инверторната система може да изпита:
- Аларми за пренапрежение на DC шина
- Неочаквано изключване на инвертора
- Неизправност при спиране
- Намалена ефективност на оборудването
- Потенциална повреда на силовите модули
Dufew Electric Inverter Braking Resistor Cabinet работи заедно със спирачния модул, за да консумира безопасно регенерирана енергия и да поддържа стабилна работа на инвертора.
По време на процеса на спиране:
1. Моторът генерира регенеративна енергия по време на забавяне.
2. Спирачният блок открива повишено напрежение на DC шината.
3. Кабинетът на спирачния резистор е свързан към спирачната верига.
4. Резисторът преобразува електрическата енергия в топлинна енергия.
5. Охлаждащата структура на шкафа премахва генерираната топлина.
Този контролиран процес на разсейване на енергия помага за поддържане на стабилна работа по време на чести цикли на ускорение, забавяне и аварийно спиране.
За разлика от резисторните шкафове с общо предназначение, инверторният спирачен резисторен шкаф изисква точно съвпадение с цялата задвижваща система.
Неправилният избор на резистор може да доведе до:
- Недостатъчен спирачен момент
- Прекомерна температура на резистора
- Скъсен експлоатационен живот
- Нестабилна работа на инвертора
- Намалена спирачна ефективност
Dufew Electric оценява действителните условия на работа, преди да проектира корпуса на спирачния резистор.
Основните параметри за избор включват:
| Фактор на подбор | Влияние върху дизайна |
|---|---|
| Инверторно напрежение | Определя изискванията за изолация и конфигурация на резистори |
| Мощност на двигателя | Определя капацитета за усвояване на енергия |
| Честота на спиране | Влияе на термичния дизайн и капацитета на резистора |
| Инерция на товара | Определя нивото на регенеративна енергия |
| Време за спиране | Влияе на способността за претоварване |
| Работен цикъл | Определя непрекъсната или периодична работа |
| Инсталационна среда | Влияе върху структурата на шкафа и метода на охлаждане |
Чрез инженерно-базиран подбор, Dufew Electric предоставя решения за спирачен резистор, съответстващи на действителните изисквания на приложението.
В тежкото индустриално оборудване двигателите често работят при променящи се условия на натоварване.
по време на:
- Бързо забавяне
- Аварийно спиране
- Спускане на тежък товар
- Чести старт-стоп цикли
моторът може да генерира значителна регенеративна енергия.
Без ефективно устройство за поглъщане на енергия, тази енергия се натрупва в инверторната DC шина и причинява повишаване на напрежението.
Dufew Electric Inverter Braking Resistor Cabinet осигурява контролиран път на разреждане чрез преобразуване на регенеративна електрическа енергия в топлина.
Предимствата включват:
- Намалена флуктуация на напрежението на DC шината
- Подобрена защита на инвертора
- По-стабилна спирачна ефективност
- Намален риск от неочаквано изключване
Dufew Electric използва модулни гофрирани резисторни модули, специално проектирани за динамични спирачни приложения, осигуряващи надеждно поглъщане на енергия при чести условия на спиране.
Гофрираните резисторни елементи се отличават с голяма повърхност за разсейване на топлината, висока плътност на мощността, стабилно съпротивление и пригодност за повтарящи се цикли на спиране.
Шкафът интегрира множество резисторни модули чрез надеждни проводими структури и медни шини. Всеки резисторен слой е проектиран с независими електрически връзки, специално пространство за разсейване на топлината, подсилени проводими структури и защита за следене на температурата.
Модулният дизайн осигурява няколко предимства:
Множество резисторни модули разпределят спирачната енергия равномерно, намалявайки топлинния стрес върху отделните компоненти и поддържайки стабилна спирачна ефективност по време на непрекъсната работа.
Капацитетът на резистора може да се персонализира според мощността на двигателя, честотата на спиране, характеристиките на натоварването и изискванията за работен цикъл.
Ако един резисторен модул изисква проверка или подмяна, техниците могат да обслужват засегнатата секция, без да подменят целия шкаф, намалявайки времето и разходите за поддръжка.
Управлението на топлината е един от най-важните фактори при проектирането на спирачния резистор. По време на чести цикли на спиране прекомерното повишаване на температурата може да причини промяна в стойността на съпротивлението, намалена спирачна ефективност, стареене на компонентите и съкратен експлоатационен живот.
Dufew Electric проектира решения за управление на топлината според действителните условия на работа. Шкафът може да включва оптимизирани канали за въздушен поток, независимо вентилационно пространство, странични изпускателни охлаждащи конструкции, вентилатори за принудително охлаждане и устройства за защита от температура.
За инверторни стаи и компактни електрически инсталации страничното изпускателно охлаждане помага за намаляване на циркулацията на горещ въздух около инверторното оборудване, подобрява управлението на топлината в електрическата стая и предотвратява натрупването на топлина в близост до контролните шкафове.
Решенията за охлаждане могат да бъдат персонализирани според честотата на спиране, пространството за инсталиране, изискванията за непрекъсната работа и условията на околната среда.
Различните индустриални обекти имат различни ограничения за инсталиране. Dufew Electric поддържа персонализирани структури на шкафове според изискванията на клиента и условията на приложение.
Подовата инсталация е подходяща за електрически помещения, промишлени контролни зони, помещения за оборудване и помещения за задвижващи системи.
Неговите предимства включват лесен достъп за поддръжка, стабилна инсталационна структура и пригодност за големи енергийни системи.
Странично монтираният монтаж е подходящ за приложения с ограничено пространство за инсталиране, интегрирани системи за оборудване и компактни електрически разпределения.
Опциите за персонализиране включват размери на шкафа, посока на въвеждане на кабела, структура за монтаж и конфигурация на охлаждане.

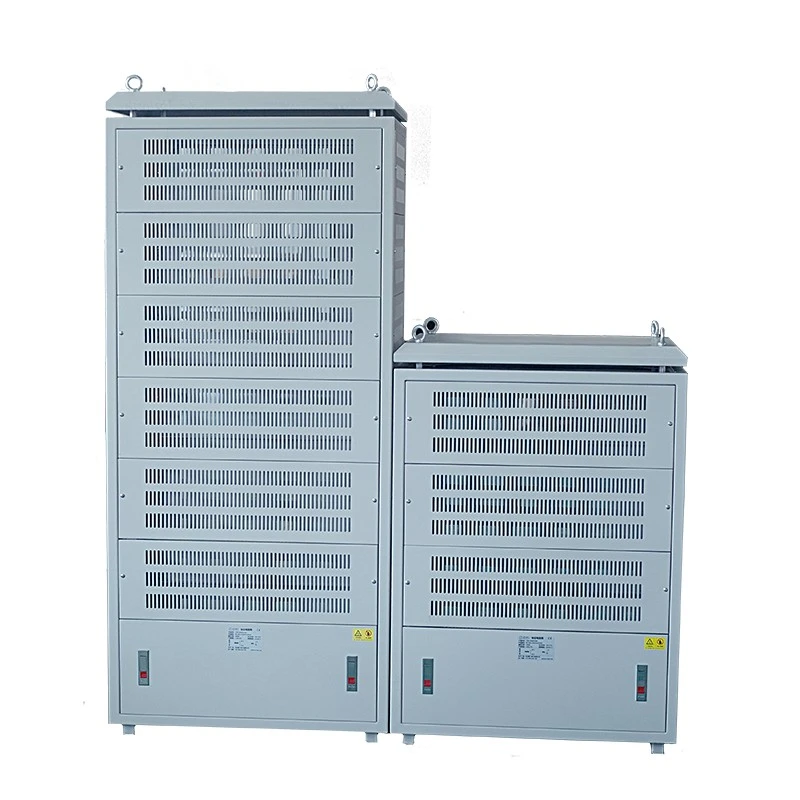

Шкафовете със спирачен резистор Dufew са проектирани специално за спирачни системи с честотен преобразувател, регенеративно усвояване на енергия, контрол на забавянето на двигателя и динамични спирачни приложения.
Системата поддържа диапазони на мощност от 20KW до 500KW и работно напрежение до ≤3000V, което я прави подходяща за инверторни приложения със средна и висока мощност.
Шкафът използва подсилени медни шини, проводящи структури от неръждаема стомана и оптимизиран дизайн на вътрешното окабеляване, за да подобри способността за пренасяне на ток, да намали загубите при свързване и да поддържа стабилна работа при високо натоварване.
Шкафът може да интегрира температурни защитни превключватели, охлаждащи вентилатори, защитни терминали и персонализирани конструкции на корпуса за подобряване на безопасността и надеждността по време на дългосрочна работа.
Dufew Electric Inverter Braking Resistor Cabinet се използва широко в промишлени системи, изискващи надеждно регенеративно управление на енергията.
| Приложение | Оборудване | Основно изискване |
|---|---|---|
| Пристанищно оборудване | Кранове, подемни системи | Често спиране и поглъщане на енергия при голямо натоварване |
| Системи за копаене | Минни подемници, подемно оборудване | Контрол на натоварването с висока инерция и непрекъсната работа |
| Асансьорни системи | Индустриални асансьори, подемни платформи | Повтарящи се цикли на ускорение и спиране |
| Стоманодобивна промишленост | Валцови мелници, тежки задвижвания | Високочестотно регенеративно спиране |
| Индустриални машини | Големи двигателни системи | Стабилна работа на инвертора |
| Тестови системи | Платформи за тестване на двигатели | Контролирано съпротивление на натоварването |
| Параметър | Спецификация |
|---|---|
| Тип продукт | Инверторен шкаф за спирачен резистор |
| Приложение | VFD регенеративна спирачна система |
| Резисторен елемент | Гофриран резистор |
| Обхват на мощността | 20KW-500KW |
| Работно напрежение | ≤3000V |
| Диапазон на съпротивление | 0,01Ω-1KΩ |
| Точност на съпротивлението | ±3% / ±5% / ±10% |
| Степен на защита | IP20/IP23 |
| Температурен коефициент | ≤300 ppm/℃ |
| Степен на забавяне на горенето | UL94V-2 |
| Reference Standard | GB-5792 |
Пример: CRC 100KW 2.7R J
| Код | Описание |
|---|---|
| CRC | Кабинет на спирачния резистор |
| 100KW | Номинална мощност |
| 2.7R | Номинална устойчивост |
| J | Точност на съпротивлението (K=±10%, J=±5%, H=±3%) |
Преди изпращане Dufew Electric извършва електрически и механични тестове, за да провери надеждността на продукта.
| Тестови елемент | Тестово състояние | Изпълнение |
|---|---|---|
| Диелектрична якост | 2500VAC/50Hz/60S | Ток на утечка ≤10mA |
| Изолационно съпротивление | 1000VDC | ≥100MΩ |
| Кратковременно претоварване | 10 пъти номинална мощност 5S | Без видими щети |
| Дългосрочен живот при натоварване | Циклична работа | >9000ч |
| Тест за влажна топлина | 40℃±2 /90%-95%RH/100h | △R≤±(1%R+0.05Ω) |
| Температурен цикъл | -55℃,55℃,155℃ цикли | △R≤±(2%R+0.05Ω) |
| Устойчивост на топлина | 350 ℃/2ч | Няма видими щети |
Всяко VFD спирачно приложение има различни работни условия и изисквания за ефективност. Dufew Electric предоставя инженерна оценка и персонализирани решения въз основа на специфични системни параметри, условия на инсталиране и работна среда.
Конфигурацията на спирачния резистор е проектирана в съответствие с ключови параметри на системата за задвижване, включително напрежение на инвертора, мощност на двигателя, честота на спиране, време на спиране и работен цикъл.
Изискванията за инсталиране са внимателно обмислени, за да се осигури правилен дизайн на шкафа и надеждна работа, включително размери на шкафа, изисквания за охлаждане, вътрешна или външна среда и изисквания за кабелна връзка.
Different operating conditions require different braking solutions, such as continuous braking, emergency stopping, and frequent acceleration or deceleration applications.
Въз основа на тези параметри Dufew Electric проектира подходящи конфигурации на спирачен резистор и структури на корпуса, за да отговори на изискванията на различни приложения.
Dufew Electric интегрира производство на резисторни елементи, сглобяване на шкафове, термичен дизайн, електрически тестове и инженерна поддръжка, за да предостави цялостни решения за спирачни резистори.
Тази интегрирана производствена способност помага да се осигури постоянно качество на продукта от производството на компоненти до крайната доставка.
Процесът на сглобяване на резистора включва производство на гофриран резисторен елемент, проверка на съпротивлението и монтаж на електрическо свързване, за да се осигури стабилна работа.
Интегрирането на шкафа включва инсталиране на резисторен слой, монтаж на медна шина, инсталиране на защитен компонент и интегриране на охладителна система за надеждна работа.
Всеки шкаф със спирачен резистор се проверява за точност на съпротивлението, изолационни характеристики, надеждност на електрическата връзка и качество на механичния монтаж преди доставка.
Dufew Electric следва структурирани процедури за управление на качеството, за да осигури постоянна производителност на продукта и надеждна работа.
Документите за качество включват:
- Сертифициране на системата за управление на качеството ISO9001
- CE сертификат
- Доклади за тестване на продукта
- Записи от фабрична инспекция
Могат да бъдат предоставени технически документи и доклади от инспекции според специфичните изисквания на проекта.
Dufew Electric осигурява професионална подготовка за транспортиране на промишлено електрическо оборудване, като гарантира, че всеки шкаф със спирачен резистор е правилно защитен по време на транспортиране и е готов за монтаж след доставка.
Процесът на опаковане включва стандартни за износ дървени опаковки, защита от влага, вътрешни фиксиращи структури и етикети за идентификация на продукта за подобряване на безопасността при транспортиране.
Преди изпращане инженерите потвърждават важни детайли като размери на шкафа, тегло на продукта, изисквания за повдигане и информация за инсталиране, за да помогнат за осигуряване на безпроблемна инсталация и пускане в експлоатация на място на клиента.
По време на забавяне на двигателя, регенеративната енергия повишава напрежението на инверторната DC шина. Корпусът на спирачния резистор абсорбира и преобразува тази излишна енергия в топлина, като помага за предотвратяване на повреди от пренапрежение на инвертора и поддържа стабилна работа на системата.
Изборът зависи от множество фактори, включително напрежение на инвертора, мощност на двигателя, честота на спиране, инерция на товара, време на спиране, стойност на съпротивлението и работен цикъл. Тези параметри определят подходящата конфигурация на резистора и термичен дизайн.
да Dufew Electric проектира шкафове със спирачен резистор според електрическите параметри и изискванията на приложението, а не според конкретни марки инвертори, което позволява съвместимост с различни VFD системи.
да Модулната гофрирана резисторна структура и оптимизираният дизайн за управление на топлината са разработени за повтарящи се цикли на ускоряване и спиране, което ги прави подходящи за взискателни индустриални приложения.
да Dufew Electric предоставя персонализирани решения според различни системни изисквания, включително номинална мощност, стойност на съпротивление, ниво на напрежение, размери на шкафа, дизайн на охлаждане и инсталационна структура.
За да осигурят подходящо решение, клиентите трябва да предоставят подробности за приложението като напрежение на инвертора, мощност на двигателя, спирачна честота, работен цикъл, инсталационна среда и изисквана стойност на съпротивление.
да Dufew Electric предоставя инженерна оценка, технически документи, доклади от изпитвания и персонализирани решения за спирачен резистор в подкрепа на различни индустриални проекти.
Различните VFD системи изискват различни конфигурации на спирачния резистор. Dufew Electric предоставя персонализирани решения за инверторни шкафове със спирачен резистор въз основа на параметрите на инвертора, характеристиките на двигателя, изискванията за спиране, условията на монтаж и нуждите от управление на топлината.
С професионални възможности за производство на резистори, инженерна поддръжка и пълни процедури за тестване, Dufew Electric помага на индустриалните клиенти да разработят надеждни регенеративни спирачни системи със стабилна производителност.
Свържете се с Dufew Electric с вашия инвертор и изисквания за приложение, за да получите подходящо решение за шкаф със спирачен резистор.
