Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.

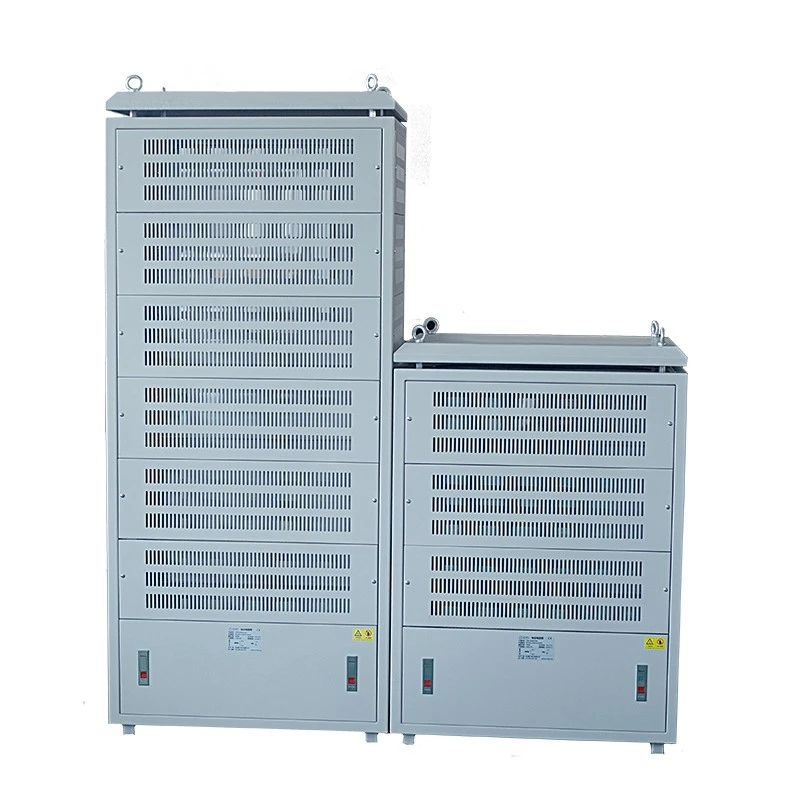

Dufew Electric Tubular Resistor Cabinet е проектиран да разреши тези предизвикателства чрез използване на запечатани тръбни резисторни елементи от неръждаема стомана като компоненти за нагряване на ядрото.
Съпротивителният проводник е прецизно навит вътре в тръбата от неръждаема стомана и е пълен с изолационен материал от магнезиев оксид с висока плътност, образувайки запечатана нагревателна структура с:
- По-добра защита на околната среда
- Подобрена механична якост
- Стабилно съпротивление
- Равномерно разпределение на топлината
Множество тръбни резисторни елементи се сглобяват в резисторни слоеве чрез проводящи структури от неръждаема стомана, докато медни шини свързват всеки слой, за да образуват пълна резисторна система с висока мощност.
Шкафът поддържа:
| Параметър | Спецификация |
|---|---|
| Обхват на мощността | 20KW-500KW |
| Работно напрежение | ≤3000V |
| Диапазон на съпротивление | 0,01Ω-1KΩ |
| Точност на съпротивлението | ±3% / ±5% / ±10% |
Dufew Electric предоставя персонализирани конфигурации според:
- Изисквания към мощността
- Стойност на съпротивлението
- Ниво на напрежение
- Инсталационна среда
- Изисквания за охлаждане
- Размери на шкафа
Традиционните отворени резисторни елементи могат да бъдат повлияни от влага, прах и корозивни среди по време на продължителна работа.
Тръбните резисторни елементи на Dufew използват запечатана тръбна структура от неръждаема стомана за защита на вътрешните съпротивителни проводници от излагане на околната среда.
Изолационният пълнеж от магнезиев оксид осигурява:
- Електрическа изолация
- Ефективна топлопроводимост
- Стабилен топлообмен
- Намалено влияние на влагата
В сравнение с откритите резисторни структури, тръбните резистори осигуряват подобрена надеждност за:
- Външно оборудване
- Крайбрежни приложения
- Тежки индустриални системи
- Среди с голямо количество прах
| Елемент за сравнение | Тръбен резисторен шкаф | Конвенционална структура на резистора |
|---|---|---|
| Опазване на околната среда | Запечатаната тръба от неръждаема стомана защитава вътрешните компоненти | По-чувствителен към влага, прах и замърсяване |
| Механична якост | Метална тръбна конструкция с висока якост с устойчивост на вибрации | По-ниска защита срещу механично въздействие |
| Пренос на топлина | Равномерна топлопроводимост чрез тръбна структура | По-висок риск от неравномерно нагряване |
| Стабилност на услугата | Подходящ за продължителна промишлена експлоатация | Ефективността се влияе повече от околната среда |
| Типични приложения | Пристанища, минно дело, химически заводи, тежко оборудване | Общи приложения на закрито |
За приложения, изискващи стабилна работа при тежки условия, тръбната резисторна технология осигурява по-надеждно решение.
| Requirement | Препоръчителна конфигурация |
|---|---|
| Външен монтаж | Запечатан тръбен резистор с подобрена защита |
| Среда с висока влажност | Тръбен елемент от неръждаема стомана с влагоустойчива структура |
| Силно вибрационно оборудване | Подсилена конструкция на шкафа и механична защита |
| Непрекъсната работа | Оптимизиран дизайн на въздушния поток и управление на топлината |
| Персонализирано изискване за устойчивост | Множество комбинации от тръбни резистори |
Тежкото промишлено оборудване, включително кранове, минни системи и големи задвижващи системи, често работи под непрекъснати вибрации и механично напрежение. Тръбните резисторни елементи Dufew са проектирани с тръбна конструкция от неръждаема стомана, интегрирани запечатани структури и силна механична защита за подобряване на издръжливостта в взискателни среди.
Тази здрава структура спомага за намаляване на повреди, причинени от вибрации на оборудването, механично въздействие и напрежение при транспортиране, което я прави подходяща за приложения, където се изисква дълъг експлоатационен живот и надеждност при работа.
Неравномерното разпределение на температурата може да ускори стареенето на резистора и да повлияе на стабилността на съпротивлението по време на продължителна работа. Дизайнът на тръбния резистор подобрява топлинните характеристики чрез метални тръби с висока топлопроводимост, топлопреносни материали от магнезиев оксид и оптимизирани въздушни потоци.
Вътре в корпуса всеки резисторен слой е проектиран с независимо пространство за въздушен поток, за да се намали натрупването на топлина и да се постигне по-равномерно разпределение на температурата, като се поддържат стабилни стойности на съпротивлението по време на непрекъсната работа.
Dufew Tubular Resistor Cabinet възприема слоест резисторен монтажен дизайн за подобряване на ефективността на поддръжката и надеждността на системата.
Всеки резисторен слой включва независими проводящи връзки, специални пътеки на въздушния поток и мониторинг на температурата за подпомагане на по-лесно изолиране на повреда и опростена поддръжка.
Когато една резисторна секция изисква проверка, може да се извърши поддръжка на засегнатия модул, без да се премахва целият шкаф, което спомага за намаляване на времето за престой на оборудването.
Напълно запечатаната метална тръбна структура осигурява защита срещу влага, прах и замърсяване с масло, което го прави подходящ за взискателни индустриални среди.
Използването на изолационен пълнеж от магнезиев оксид с висока плътност подобрява топлопроводимостта, намалява рисковете от прегряване и поддържа стабилна работа на резистора по време на непрекъсната работа.
С конструкция от тръба от неръждаема стомана и повишена устойчивост на вибрации, резисторната структура е подходяща за тежко индустриално оборудване и тежки работни условия.
Множество комбинации от тръбни резистори могат да бъдат конфигурирани според изискванията на приложението, като поддържат мощност до 500 KW и персонализирани стойности на съпротивлението.
Шкафът се предлага със стандартни степени на защита IP20/IP23, докато по-високи нива на защита могат да бъдат осигурени според специфичните изисквания на проекта.
Dufew Electric Tubular Resistor Cabinet е проектиран за промишлени системи, изискващи надеждна работа на резистора при взискателни работни условия.
| Application | Типично оборудване | Екологични предизвикателства | Предимства на тръбния резистор |
|---|---|---|---|
| Пристанищно и морско оборудване | Пристанищни кранове, подемни системи, брегово оборудване | Солен спрей, влага, вибрации | Устойчивост на корозия и механична издръжливост |
| Минно оборудване | Подемни системи, тежкотоварни задвижвания | Прах, вибрации, непрекъсната работа | Запечатана структура и стабилна производителност |
| Химическа промишленост | Производствени линии, индустриални задвижващи системи | Влага и замърсяване | По-добра защита на околната среда |
| Тестване за съхранение на енергия | Станции за изпитване на открито, системи за захранване | Температурни промени и продължителна работа | Стабилни топлинни характеристики |
| Параметър | Спецификация |
|---|---|
| Тип продукт | Тръбен резисторен шкаф |
| Нагревателен елемент | Тръбен резистор от неръждаема стомана |
| Обхват на мощността | 20KW-500KW |
| Работно напрежение | ≤3000V |
| Диапазон на съпротивление | 0,01Ω-1KΩ |
| Точност на съпротивлението | ±3% / ±5% / ±10% |
| Степен на защита | IP20/IP23 |
| Температурен коефициент | ≤300 ppm/℃ |
| Степен на забавяне на горенето | UL94V-2 |
| Референтен стандарт | GB-5792 |
Пример: CRC 100KW 2.7R J
| Код | Описание |
|---|---|
| CRC | Тръбен резисторен шкаф |
| 100KW | Номинална мощност |
| 2.7R | Номинална устойчивост |
| J | Точност на съпротивлението (K=±10%, J=±5%, H=±3%) |
Dufew Electric извършва електрическа и механична проверка, за да гарантира надеждна работа на продукта преди доставка.
| Тестови елемент | Тестово състояние | Изпълнение |
|---|---|---|
| Диелектрична якост | 2500VAC/50Hz/60S | Ток на утечка ≤10mA |
| Изолационно съпротивление | 1000VDC | ≥100MΩ |
| Кратковременно претоварване | 10 пъти номинална мощност 5S | Без видими щети |
| Дългосрочен живот при натоварване | Цикълна работа | >9000ч |
| Тест за влажна топлина | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0.05Ω) |
| Температурен цикъл | -55℃,55℃,155℃ цикли | △R≤±(2%R+0.05Ω) |
| Устойчивост на топлина | 350 ℃/2ч | Няма видими щети |
| Тестови елемент | Състояние | Изпълнение |
|---|---|---|
| Сила на терминала | 45N/30S | Без отпуснатост |
| Устойчивост на вибрации | 5-200Hz,1g,98m/S² | Няма структурни повреди |
Преди да изберат шкаф с тръбен резистор, клиентите трябва да вземат предвид работната среда, електрическите изисквания и условията на инсталиране, за да гарантират, че конфигурацията на резистора съответства на действителното приложение.
Изборът трябва да вземе предвид местоположението на инсталацията, условията на влажност, излагане на прах или корозивност и изискванията за вибрации, за да се осигури надеждна работа при различни индустриални условия.
Key electrical parameters, including rated power, working voltage, resistance value, and duty cycle, are required to determine a suitable resistor configuration.
Размерите на шкафа, методът на охлаждане, посоката на свързване на кабела и пространството за поддръжка трябва да се вземат предвид, за да се постигне правилен монтаж и удобна работа.
Dufew Electric оценява тези параметри и препоръчва подходящи конфигурации на тръбен резистор въз основа на действителните условия на приложение.
Dufew Electric е професионален производител на компоненти за силова електроника в Китай, който интегрира производство на резистори, сглобяване на шкафове, електрически тестове и персонализирана инженерна поддръжка, за да осигури надеждни промишлени резисторни решения.
Производственият процес включва прецизно навиване на съпротивителен проводник, пълнене с магнезиев оксид, уплътняване на тръби от неръждаема стомана, тестване на електрическите характеристики и интегриране в шкаф, за да се осигури стабилна работа на продукта.
Технологията за прецизно навиване осигурява точни стойности на съпротивлението и постоянни електрически характеристики.
Висококачественият пълнеж от магнезиев оксид осигурява електрическа изолация и ефективна топлопроводимост за стабилна работа.
Запечатаната тръбна структура от неръждаема стомана подобрява механичната якост и защита срещу тежки индустриални среди.
Процедурите за тестване проверяват точността на съпротивлението, ефективността на изолацията и надеждността на работа преди окончателното сглобяване.
Интегрирането на шкафа включва инсталация на резисторния слой, монтаж на проводимо свързване, инсталация за температурна защита и пълен структурен монтаж.
Преди изпращане всеки шкаф се проверява за точност на стойността на съпротивлението, надеждност на електрическата връзка, качество на механичния монтаж и съответствие с продуктовите спецификации.
Dufew Electric следва структурирани процедури за контрол на качеството, за да гарантира надеждна работа на продукта и последователни производствени стандарти.
Документите за качество включват сертификат за система за управление на качеството ISO9001, сертификат CE, доклади за тестване на продукти и протоколи от фабрична инспекция.
Могат да бъдат предоставени технически документи и доклади за качество според специфичните изисквания на проекта.
Dufew Electric подготвя тръбни резисторни шкафове в съответствие с изискванията за промишлен транспорт, за да осигури безопасна доставка и гладък монтаж.
Опаковката включва стандартна за износ опаковка, защита от влага, вътрешна армировка и етикети за идентификация на продукта.
Преди изпращане инженерите потвърждават важни подробности като размери на шкафа, тегло, точки на повдигане и изисквания за инсталиране, за да поддържат ефективна инсталация след доставката.
Тръбните резистори използват запечатана структура от неръждаема стомана с по-добра защита срещу влага, прах, корозия и вибрации, което ги прави подходящи за взискателни индустриални среди.
да Конфигурацията на защитата, структурата на шкафа и дизайнът на охлаждането могат да бъдат персонализирани според различни условия на монтаж и изисквания за околната среда.
да Dufew Electric поддържа персонализиране на мощност, съпротивление, напрежение, размери на шкафа и инсталационни структури според специфичните изисквания на приложението.
Обикновено се използва в пристанища, минно оборудване, системи за химическо производство, тежки машини, съоръжения за изпитване на съхранение на енергия и други индустриални приложения.
Запечатаната тръба от неръждаема стомана защитава вътрешните компоненти, като същевременно осигурява стабилен топлинен трансфер, силна механична защита и надеждна работа при тежки работни условия.
да Дизайнът поддържа непрекъсната промишлена работа чрез оптимизирано управление на топлината, дизайн на въздушния поток и надеждна защита на компонентите.
Клиентите трябва да предоставят ключови подробности за приложението, включително номинална мощност, напрежение, стойност на съпротивление, работна среда, работен цикъл и изисквания за инсталиране.
да Спецификации, записи от тестове и документи за качество могат да бъдат предоставени според специфичните изисквания на проекта.
Тубуларният резисторен шкаф е персонализирано резисторно решение, предназначено за приложения с различни електрически и екологични изисквания.
Dufew Electric предоставя решения въз основа на номинална мощност, изисквания за напрежение, конфигурация на съпротивление, работна среда и условия на инсталиране.
Изпратете вашите изисквания за проект и инженерите на Dufew Electric ще препоръчат подходяща конфигурация на резистор и дизайн на шкафа.
