Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.
Когато захранващото оборудване изисква проверка на производителността преди инсталиране или масово производство, стабилният и контролируем източник на натоварване е от съществено значение.

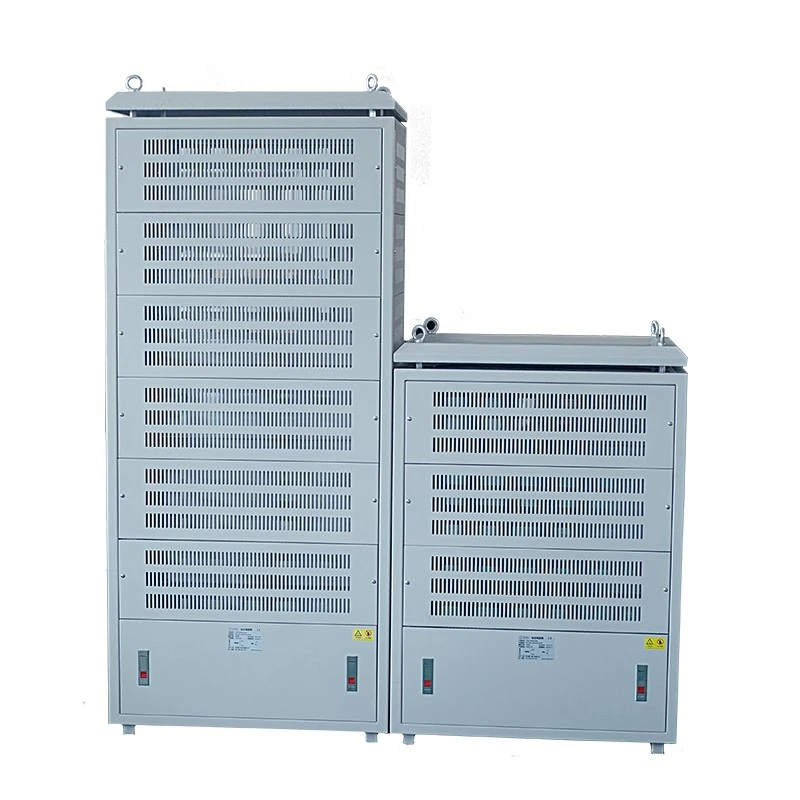

Dufew Electric Load Resistor Cabinet предоставя практично решение чрез симулиране на реални работни натоварвания чрез сухи резисторни елементи. Той преобразува електрическата енергия в топлина чрез резисторни модули, позволявайки на инженерите да оценят изходната способност на оборудването, производителността при претоварване, повишаването на температурата и дългосрочната работна стабилност.
За разлика от спирачните резисторни системи, които основно обработват регенерираната енергия по време на забавяне на двигателя, този продукт е разработен за непрекъснато симулиране на натоварване и тестване на надеждността.
Шкафът приема множество независими резисторни групи с модулен дизайн на превключване. Потребителите могат да регулират различни комбинации на натоварване според изискванията за изпитване, включително условия на леко натоварване, номинално натоварване и условия на претоварване.
Системата поддържа:
- Диапазон на мощността: 20KW-500KW
- Работно напрежение: ≤3000V
- Диапазон на съпротивлението: 0.01Ω-1KΩ
- Точност на съпротивлението: ±3% / ±5% / ±10%
Dufew Electric предоставя персонализирани конфигурации според параметрите на тестваното оборудване, продължителността на теста, инсталационната среда и изискванията за натоварване.
Преди генератори, UPS системи, системи за съхранение на енергия или преобразуватели на енергия да бъдат инсталирани или доставени за масово производство, производителите трябва да проверят дали оборудването може да работи безопасно и надеждно при различни условия на натоварване.
Тестването на празен ход само по себе си не може да разкрие проблеми като недостатъчна изходна способност, прекомерно повишаване на температурата, нестабилно преобразуване на мощността, повреди на защитната система или дългосрочни рискове за надеждността.
Контролираният резистивен товар позволява на инженерите да симулират реални работни условия в безопасна тестова среда. Dufew Electric Load Resistor Cabinet помага на потребителите да оценят производителността на оборудването чрез тестване при ниско натоварване, тестване при номинално натоварване, непрекъснато тестване при пълно натоварване и кратковременно тестване на претоварване, помагайки за идентифициране на потенциални проблеми преди внедряване.
Той използва резисторни елементи с висока мощност за преобразуване на електрическа енергия в контролирана топлинна енергия по време на тестване на оборудването.
По време на процеса на тестване тестваното оборудване доставя електрическа енергия към шкафа, а резисторните модули консумират енергия според конфигурираните стойности на съпротивлението. След това генерираната топлина се отстранява през охладителната система, което позволява на инженерите да анализират работата на оборудването при различни условия на натоварване.
Модулната резисторна структура позволява гъвкави комбинации на натоварване без подмяна на оборудването за изпитване с фиксирана мощност, поддържайки различни условия на изпитване, като работа при ниско натоварване, работа при номинално натоварване, непрекъсната работа при пълно натоварване и симулация на претоварване за кратко време.
Изборът на подходящ шкаф за натоварване изисква повече от избор на мощност. Правилната конфигурация зависи от тестваното оборудване, работните условия и специфичните цели на тестването.
Капацитетът на натоварване трябва да отговаря на изискванията за изходна мощност на тестваното оборудване, включително номинална мощност на генератора, капацитет на UPS, номинална мощност на PCS и изходна мощност на инвертора.
Например, проект за изпитване на 500KW генератор може да изисква шкаф за натоварване, конфигуриран според действителния процент на изпитване, продължителност и условия на работа.
Различното оборудване изисква различни електрически конфигурации. Клиентите трябва да предоставят изисквания за изпитване на променлив или постоянен ток, изисквания за работно напрежение и честота, когато е приложимо.
Dufew Electric може да персонализира шкафа според различни условия на напрежение и изисквания за изпитване.
Различните цели на изпитване изискват различни профили на натоварване. Ключовите фактори включват необходимите стъпки на натоварване, време за непрекъсната работа, изисквания за претоварване и продължителност на теста за стареене.
Шкаф, проектиран за краткосрочна проверка, може да изисква различна конфигурация от тази, използвана за дългосрочно тестване на надеждността.
Инсталационната среда влияе пряко върху структурата на шкафа и дизайна на охлаждането. Важните фактори включват вътрешна или външна инсталация, налично пространство, условия на вентилация и изисквания за транспортиране.
Dufew Electric оценява тези фактори, преди да препоръча подходяща структура и конфигурация.
Различните проекти за тестване изискват различни нива на натоварване. Dufew Electric проектира шкафа с множество независими резисторни разклонения, позволяващи гъвкави комбинации на натоварване според изискванията за изпитване.
Този дизайн позволява множество силови секции да бъдат превключвани независимо, създава различни нива на натоварване без подмяна на оборудването и подобрява ефективността и повторяемостта на тестването.
Например, един шкаф може да симулира няколко етапа на тестване, вместо да изисква множество товарни устройства с фиксирана мощност.
Съвременното енергийно оборудване включва различни видове изход, като генератори на променлив ток, системи за постоянен ток, PCS за съхранение на батерии и преобразуватели на мощност. Шкафът може да бъде конфигуриран според различни изисквания за електрически тестове.
Той поддържа различни нива на напрежение и AC/DC приложения за изпитване на натоварване, като намалява необходимостта от отделно оборудване за тестване.
Типичните приложения включват тестване на система за съхранение на енергия, проверка на производителността на UPS, тестване на преобразувател на мощност и тестване на натоварването на генератора.
Надеждната система за тестване на натоварване изисква повече от точни стойности на съпротивлението. Структурата на шкафа трябва също така да осигурява стабилна електрическа производителност, ефективно разсейване на топлината, безопасна работа и удобна поддръжка.
Dufew Electric Load Resistor Cabinet интегрира резисторни модули, охладителни системи, защитни компоненти и монтаж на шкаф, за да осигури цялостно решение за изпитване на резистивен товар.
| Компонент | функция |
|---|---|
| Високомощни резисторни модули | Преобразувайте електрическата енергия в контролирана топлина по време на тестване |
| Независими товарни групи | Осигурете гъвкаво регулиране на натоварването за различни условия на изпитване |
| Охладителна система | Отстранете генерираната топлина и поддържайте стабилна работа |
| Компоненти за защита | Подобрете безопасността на работа при необичайни условия |
| Електрическа система за свързване | Осигурете надеждна връзка между тестваното оборудване и товарния шкаф |
| Корпус на шкафа | Осигурява механична защита и организиран вътрешен монтаж |
Модулната структура позволява на Dufew Electric да персонализира шкафа според:
- Необходим мощностен капацитет
- Стойност на съпротивлението
- Работно напрежение
- Продължителност на изпитването
- Изисквания за монтаж
Дългосрочното тестване изисква стабилно съпротивление и ефективен контрол на топлината. Dufew Electric Load Resistor Cabinet приема отделен дизайн за управление на топлината, за да подобри работната стабилност по време на непрекъснато тестване.
Дизайнът включва:
- Независими канали за въздушен поток за различни товарни групи
- Индивидуално следене на температурата
- Независима защита за всяка товарна секция
Това помага за намаляване на топлинното взаимодействие между резисторните групи, подобрява последователността на теста и поддържа стабилни стойности на съпротивлението по време на дългосрочна работа.
Шкафът има модулна структура, предназначена за удобна проверка, поддръжка и бъдещи настройки.
Основните характеристики включват:
- Модулно разположение на резисторите
- Самостоятелни електрически разклонения
- Ясно вътрешно окабеляване
- Достъпни панели за поддръжка
Когато товарна секция изисква проверка, техниците могат да обслужват конкретния модул, без да разглобяват напълно целия шкаф, което спомага за намаляване на времето за поддръжка и времето за престой на оборудването.
| Параметър | Спецификация |
|---|---|
| Тип продукт | Товарен резисторен шкаф |
| Приложение | Тестване на захранващо оборудване и тест за стареене |
| Обхват на мощността | 20KW-500KW |
| Работно напрежение | ≤3000V |
| Диапазон на съпротивление | 0,01Ω-1KΩ |
| Точност на съпротивлението | ±3% / ±5% / ±10% |
| Степен на защита | IP20/IP23 |
| Температурен коефициент | ≤300 ppm/℃ |
| Степен на забавяне на горенето | UL94V-2 |
| Стандартен | GB-5792 |
Пример: CRC 100KW 2.7R J
| Символ | Описание |
|---|---|
| CRC | Товарен резисторен шкаф |
| 100KW | Номинална мощност |
| 2.7R | Номинална устойчивост |
| J | Точност на съпротивлението (K=±10%, J=±5%, H=±3%) |
За да осигури стабилна работа по време на дългосрочни тестове, Dufew Electric извършва електрическа проверка преди доставката.
| Тестови елемент | Тестово състояние | Изпълнение |
|---|---|---|
| Диелектрична якост | 2500VAC/50Hz/60S | Ток на утечка ≤10mA |
| Изолационно съпротивление | 1000VDC | ≥100MΩ |
| Кратковременно претоварване | 10 пъти номинална мощност 5S | Без видими щети |
| Дългосрочен живот при натоварване | Цикълна работа (10S разреждане, 90S интервал) | >9000ч |
| Тест за влажна топлина | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0.05Ω) |
| Температурен цикъл | -55℃, 55℃, 155℃ цикличен тест | △R≤±(2%R+0.05Ω) |
| Устойчивост на топлина | 350 ℃/2ч | Няма видими щети |
| Температурен коефициент | Сравнение на номинално натоварване | ≤300 ppm/℃ |
За да осигури надеждна работа по време на транспортиране и промишлена инсталация, Dufew Electric извършва механична проверка на шкафа на товарния резистор преди доставката.
| Тестови елемент | Състояние | Изпълнение |
|---|---|---|
| Сила на терминала | 45N/30S | Без разхлабване или повреда |
| Устойчивост на вибрации | 5-200Hz, 1g, 98m/S² | Няма структурни повреди |
Тези процедури за механична проверка помагат да се осигури структурна надеждност и стабилни електрически връзки по време на транспортиране, монтаж и дългосрочна работа.
Dufew Electric Load Resistor Cabinet се използва широко за проверка на производителността, тестване на надеждността и тестове за стареене на енергийно оборудване. Той осигурява симулация на контролирано електрическо натоварване, за да помогне на инженерите да оценят работата на оборудването при различни работни условия.
| Приложение | Изисквания за тестване на клиента | Как помага шкафът с товарен резистор | Ключови елементи за оценка |
|---|---|---|---|
| Тестване на натоварването на генератора | Проверете дали генераторите могат да поддържат стабилна мощност при условия на номинално и непрекъснато натоварване | Симулира различни условия на натоварване, за да оцени производителността на генератора преди доставка или монтаж | Номинална изходна способност, топлинна производителност, непрекъсната стабилност на работа, защитна реакция |
| Тестване на UPS система | Проверете надеждността на резервното захранване и ефективността на разреждане на батерията | Осигурява контролирани резистивни натоварвания за тестване на изхода на UPS и проверка на надеждността | Стабилност на изхода, производителност на разреждане, способност за претоварване, дългосрочна работа |
| PCS тестване за съхранение на енергия | Оценете ефективността на преобразуване на мощността при различни работни условия | Симулира AC/DC натоварвания за тестване на ефективността на PCS и термична оценка | Ефективност на преобразуване на мощността, термично поведение, стабилност на изхода, възможност за непрекъсната работа |
| Тестване на инвертори и захранване | Проверете производителността на продукта по време на разработване и производствено тестване | Създава повтарящи се условия на натоварване за тестване на силово електронно оборудване | Изходна производителност, повишаване на температурата, защитни функции, оценка на надеждността |
| Тест за стареене на промишлено енергийно оборудване | Извършете дългосрочна проверка на работата преди масово производство | Осигурява стабилно резистивно натоварване за тестове за издръжливост и стареене | Дългосрочна стабилност, надеждност на компонентите, ефективност на управление на топлината |
Изборът на подходящ шкаф за товарене изисква повече от съвпадащи номинални мощности.
Dufew Electric оценява:
- Изпитана номинална мощност на оборудването
- Изисквания за напрежение
- AC или DC режим на тестване
- Необходими стъпки на натоварване
- Непрекъснато време на работа
- Условия за монтаж
Въз основа на тези параметри Dufew Electric може да осигури подходяща конфигурация на резистори, дизайн на охлаждане и структура на корпуса.
Това помага на клиентите да избегнат проблеми като недостатъчен капацитет за тестване, прекомерно повишаване на температурата или неподходяща конфигурация на натоварване.
Dufew Electric е професионален производител на компоненти за силова електроника в Китай, интегриращ производство на резистори, сглобяване на шкафове и възможности за електрически тестове, за да предостави персонализирани решения за тестване на натоварване за различни индустриални приложения.
За разлика от доставчиците, които сглобяват само стандартни шкафове, Dufew Electric управлява ключови производствени процеси от конфигурация на резистор и интегриране на шкафа до окончателна проверка, като помага за подобряване на последователността на продукта, контрола на качеството и надеждността на проекта.
Резисторните модули се конфигурират според изискванията на клиента за тестване, включително мощностен капацитет, стойност на съпротивлението, условия на напрежение и продължителност на работа. Това гарантира, че товарният шкаф може да осигури стабилно електрическо натоварване по време на различни сценарии на тестване.
Процесът на сглобяване на шкафа включва вътрешно електрическо окабеляване, монтаж на защитни компоненти, интегриране на охлаждаща структура, монтаж на резисторен модул и външен монтаж на шкаф.
Вътрешното оформление е оптимизирано за електрическа надеждност, ефективно разсейване на топлината и удобна поддръжка за поддържане на дългосрочна промишлена експлоатация.
Преди доставка Dufew Electric извършва цялостни процедури за инспекция, включително проверка на електрическата връзка, измерване на съпротивлението, изпитване на изолацията, изпитване на диелектрична якост, механична проверка и потвърждаване на продуктовата спецификация.
Тези процедури за проверка помагат да се гарантира, че всяка система за изпитване на натоварване отговаря на договорените изисквания на проекта преди изпращане.
Различните индустрии изискват различни условия на тестване. Dufew Electric поддържа персонализирани решения с конфигурации на мощност 20KW-500KW, персонализирани стойности на съпротивление, различни изисквания за напрежение, опции за тестване на AC/DC и настройки на структурата на шкафа.
Dufew Electric управлява ключови процеси от резисторни компоненти до завършени шкафови системи, като помага за подобряване на последователността на продукта, контрола на качеството, надеждността на доставката и ефективността на техническата комуникация.
За проектите за индустриално тестване правилният избор е от съществено значение. Dufew Electric работи с клиенти, за да оцени изискванията на приложението, електрическите параметри, процедурите за изпитване и условията на инсталиране, за да препоръча подходящи решения вместо фиксирани стандартни конфигурации.
Dufew Electric следва структурирани процедури за контрол на качеството, за да поддържа стабилни производствени стандарти и надеждна производителност на продукта през целия производствен процес.
Гарантирането на качеството включва сертификат за система за управление на качеството ISO9001, сертификат CE, записи за изпитване на електрическата ефективност и записи от фабрични инспекции.
Чрез контролирани производствени процеси и процедури за проверка на продукта, Dufew Electric предоставя надеждни решения за изпитване на натоварване за индустриални енергийни приложения.
Като промишлено оборудване за изпитване, системите за изпитване на натоварване изискват надеждна подготовка за транспортиране и планиране на монтажа, за да се осигури безопасна доставка и гладко пускане в експлоатация.
Dufew Electric осигурява подсилени експортни опаковки, защита от влага, вътрешни фиксиращи структури и етикети за идентификация на продукта за подобряване на безопасността при транспортиране.
Преди изпращане инженерите потвърждават размерите на шкафа, изискванията за повдигане, информацията за електрическия интерфейс и условията за инсталиране на клиента, за да поддържат ефективна инсталация след доставката.
Transportation options include sea freight for international projects, truck transportation for domestic delivery, and other customized logistics solutions according to project requirements.
Въпреки че Load Resistor Cabinet и Resistive Load Bank се използват за симулация на електрическо натоварване, те са проектирани за различни изисквания за изпитване и среди на приложения.
| Елемент за сравнение | Товарен резисторен шкаф | Банка за резистивно натоварване |
|---|---|---|
| Основна цел | Индивидуално тестване на захранващо оборудване и проверка на надеждността | Симулация на общо електрическо натоварване |
| Типични приложения | Тестване на генератор, UPS тестване, PCS тестване за съхранение на енергия, тестване на инвертор | Пускане на генератора в експлоатация, тестване на място, тестване на временно натоварване |
| Фокус върху дизайна | Персонализирана конфигурация на резистор, интеграция на шкаф, дългосрочна стабилност при тестване | Стандартизирана товароносимост и изисквания за преносими тестове |
| Зареждане на конфигурация | Гъвкави резисторни групи с персонализирани стъпки на натоварване | Обикновено фиксирани стъпки на натоварване според стандартните модели |
| Монтаж | Обикновено се инсталира като част от постоянна система за тестване | Често предназначени за временно или мобилно тестване |
| Персонализиране | Високо персонализиране за напрежение, съпротивление, мощност и структура | Limited customization depending on standard configuration |
| Подходящи потребители | Производители на оборудване, R&D лаборатории, системни интегратори | Сервизни компании, екипи за въвеждане в експлоатация, доставчици на поддръжка |
Шкафът с товарни резистори е подходящ за приложения, изискващи дългосрочно и повтарящо се тестване, особено когато са необходими персонализирани условия на натоварване и специфични електрически конфигурации.
Обикновено се използва за:
- Дългосрочни тестове за надеждност
- Персонализирани профили на натоварване
- Интеграция с производствени или лабораторни тестови системи
- Специфични конфигурации на напрежение и съпротивление
Банката за резистивно натоварване обикновено е по-подходяща за временни тестови приложения, където се изисква преносима и стандартизирана симулация на натоварване, като например:
- Тестване на ефективността на място
- Стандартизирана симулация на натоварване
- Преносими изисквания за тестване
Dufew Electric се фокусира върху персонализирани решения за производители и системни интегратори, които се нуждаят от стабилни, повтарящи се и контролируеми тестови среди за промишлено енергийно оборудване.
Изборът зависи от мощността на тестваното оборудване, напрежението, продължителността на теста, необходимите стъпки на натоварване и средата на инсталиране.
да Множество независими резисторни групи позволяват на потребителите да комбинират различни нива на мощност за различни условия на тестване.
Обикновено се използва за генератори, UPS системи, PCS за съхранение на енергия, инвертори и захранващо оборудване.
да Шкафът е проектиран с независими структури за охлаждане и контрол на температурата за продължителна работа.
да Номиналната мощност, стойността на съпротивлението, размерите на шкафа, методът на охлаждане и електрическата конфигурация могат да бъдат персонализирани.
Обикновено клиентите трябва да предоставят мощност на оборудването, напрежение, изисквания за изпитване, профил на натоварване и условия за инсталиране.
Чрез контролирани производствени процеси, електрическа проверка и проверка на производителността преди изпращане.
да Продуктови спецификации, записи от тестове и свързани технически документи могат да бъдат предоставени според изискванията на проекта.
Всеки проект за тестване на мощност има различни изисквания.
Dufew Electric предоставя персонализирани шкафове за товарни резистори и резистивни товарни банки, базирани на:
- Номинална мощност
- Ниво на напрежение
- Цел на тестването
- Профил на натоварване
- Инсталационна среда
Свържете се с Dufew Electric, за да обсъдите изискванията на вашия проект и да получите подходящо техническо предложение.
