Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.

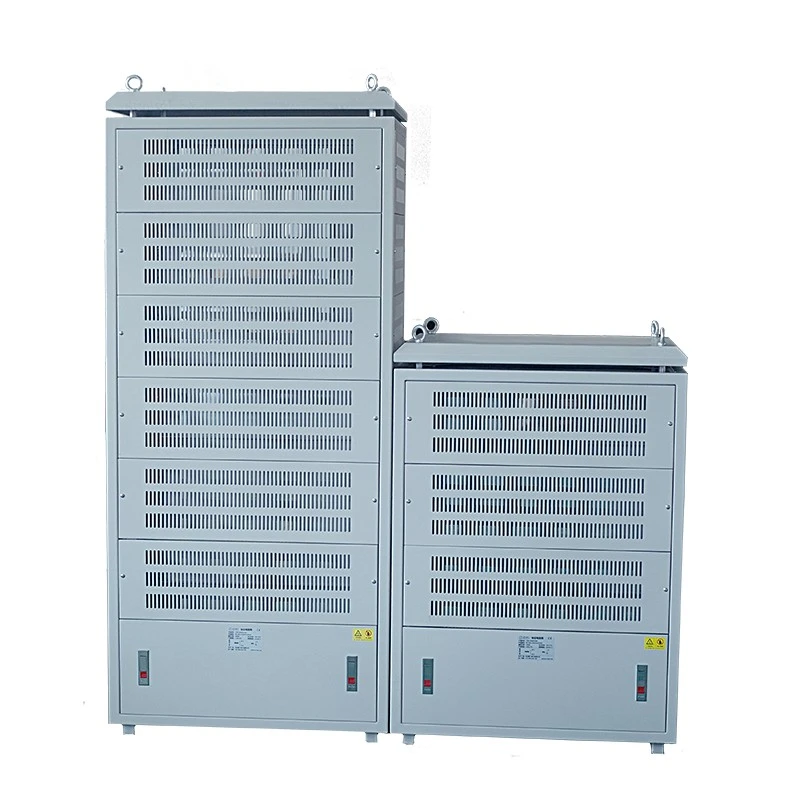

Dufew Electric Corrugated Resistor Cabinet е монтиран на пода високомощен резисторен комплект, предназначен за приложения, изискващи стабилно и ефективно разсейване на електрическа енергия.
За разлика от конвенционалните резисторни кутии, шкафът приема модулна многослойна структура, където множество гофрирани резисторни единици са свързани чрез проводящи шини от неръждаема стомана и медни шини. Този дизайн подобрява способността за разширяване на мощността, разпределението на топлината, ефективността на поддръжката и надеждността на работа.
Резисторният шкаф поддържа:
- Номинална мощност: 20KW-500KW
- Работно напрежение: ≤3000V
- Диапазон на съпротивлението: 0.01Ω-1KΩ
- Персонализирани стойности на съпротивление и конфигурации на шкафа
- Опции за естествено охлаждане или принудително въздушно охлаждане
Корпусът с гофриран резистор е предназначен за индустриални спирачни системи, които изискват поглъщане на енергия с голям капацитет и стабилна работа при взискателни работни условия. С номинална мощност от 20KW до 500KW, той е подходящ за инверторни системи със средно и високо напрежение, чести цикли на спиране и приложения с високоенергийно разреждане.
Връзката с подсилена медна шина подобрява способността за пренос на ток, като същевременно намалява електрическите загуби по време на работа, помагайки за поддържане на надеждна производителност в тежкотоварни среди, като системи за повдигане на кранове, оборудване за обработка на пристанища, минни машини, линии за производство на стомана и големи двигателни системи.
Dufew Electric използва модулна многослойна структура за подобряване на надеждността на системата и опростяване на поддръжката. Всеки резисторен слой е проектиран с независими електрически връзки, специални канали за въздушен поток и индивидуална способност за изолиране на повреда, което позволява на техниците да проверяват или заменят определени секции, без да засягат цялата система.
Модулният дизайн също така осигурява гъвкави опции за разширяване на капацитета, позволявайки конфигурацията на резистора да се регулира според различните изисквания за мощност, спирачни цикли и бъдещи надстройки на системата. В сравнение с традиционните резисторни кутии, тази структура помага да се намали времето за престой при поддръжка и да се подобри наличността на оборудването.
Гофрираният резисторен елемент приема оптимизирана структура на намотката, за да намали паразитната индуктивност и да подобри динамичната реакция по време на високоскоростни спирачни операции. Този дизайн помага да се сведат до минимум електромагнитните смущения, да се намали въздействието на пикове на напрежението и да се осигури по-балансирано разпределение на тока за инверторни задвижващи системи.
С подобрена електрическа стабилност структурата с ниска индуктивност е подходяща за задвижвания с променлива честота, регенеративни спирачни системи и приложения за управление на мотори с висока мощност, където се изисква бързо поглъщане на енергия и надеждна защита.
Резисторните системи с висока мощност генерират значителна топлина по време на разреждане на енергия, което прави ефективното термично управление от съществено значение за непрекъсната работа. Dufew Electric оптимизира каналите за въздушен поток в шкафа и структурите за разсейване на топлината, за да поддържа стабилна температура по време на дълготрайни спирачни цикли.
Охладителната система може да бъде конфигурирана с естествена вентилация, принудително въздушно охлаждане с помощта на промишлени вентилатори или персонализирани решения за охлаждане според работния цикъл и условията на монтаж. Големите вентилационни канали, равномерното разпределение на топлината и опционалните структури за защита от прах спомагат за намаляване на рисковете от локално прегряване и подобряват надеждността на работа в дългосрочен план.
Шкафът с гофриран резистор се състои главно от:
| Компонент | функция |
|---|---|
| Резистор с гофрирана жица | Преобразува електрическата енергия в топлинна енергия |
| Проводима лента от неръждаема стомана | Осигурява механична опора и електрическа връзка |
| Медна шина | Осигурява пренос на голям ток |
| Корпус на шкафа | Осигурява защита и монтажна структура |
| Охладителна система | Отстранява топлината, генерирана по време на работа |
| Устройство за защита от температура | Предотвратява щети от прегряване |
| Параметър | Спецификация |
|---|---|
| Тип продукт | Шкаф с гофриран резистор |
| Номинална мощност | 20KW-500KW |
| Работно напрежение | ≤3000V |
| Диапазон на съпротивление | 0,01Ω-1KΩ |
| Точност на съпротивлението | ±3%, ±5%, ±10% |
| Степен на защита | IP20 / IP23 Опция |
| Температурен коефициент | ≤300 ppm/℃ |
| Степен на забавяне на горенето | UL 94V-2 |
| Стандартен | GB-5792 |
| Метод на охлаждане | Естествено охлаждане / принудително въздушно охлаждане |
Пример: CRC 100KW 2.7R J
| Код | Описание |
|---|---|
| CRC | Шкаф с гофриран резистор |
| 100KW | Номинална мощност |
| 2.7R | Номинална устойчивост |
| J | Толеранс на съпротивление (K=±10%, J=±5%, H=±3%) |
| Елемент за изпълнение | Тестово състояние | Изискване |
|---|---|---|
| Диелектрична якост | 2500VAC / 50Hz / 60S | Ток на утечка ≤10mA |
| Изолационно съпротивление | 1000VDC | ≥100MΩ |
| Кратковременно претоварване | 10 пъти номинална мощност / 5S | Без видими щети |
| Дългосрочен живот при натоварване | 10S разряд, 90S интервален цикъл | >9000ч |
| Тест за влажна топлина | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0.05Ω) |
| Температурен цикъл | -55 ℃ / 55 ℃ /155 ℃ | Няма необичайни щети |
| Елемент за изпълнение | Тестово състояние | Изискване |
|---|---|---|
| Сила на терминала | 45N / 30S | Без разхлабване или повреда |
| Устойчивост на вибрации | 5-200Hz, 1g | Няма структурни повреди |
| Устойчивост на топлина на спойка | 350±5℃ / 3S | Няма необичайна промяна |
| Запояемост | 235±5℃ / 5S | Покритие >95% |
Изборът на подходящо решение за спирачен резистор изисква цялостна оценка на електрическите параметри, условията на спиране и изискванията за монтаж. Dufew Electric анализира действителната среда на приложение, за да препоръча подходяща конфигурация на резистор, която отговаря на изискванията за производителност на системата.
Конфигурацията на резистора трябва да бъде избрана според ключовите параметри на задвижващата система, включително номинална мощност на двигателя, модел на инвертора, напрежение на DC шината и номинален ток. Тези фактори определят необходимата способност за поглъщане на енергия и електрическа съвместимост със спирачната система.
Различните приложения генерират различни нива на спирачна енергия. Важните съображения включват честота на спиране, продължителност на спиране, генерирана енергия по време на забавяне и изисквания за работен цикъл. Приложенията с често ускоряване и забавяне обикновено изискват по-висок топлинен капацитет и по-надеждно охлаждане.
Стойността на съпротивлението трябва да съответства на спецификациите на инвертора, необходимия спирачен момент и максимално допустимия ток, за да се осигури ефективно разсейване на енергията, без да се засягат защитните функции на системата.
Условията за инсталиране пряко влияят на структурата на шкафа и дизайна на охлаждането. Фактори като вътрешна или външна инсталация, температура на околната среда, условия на вентилация и изисквания за защита трябва да се вземат предвид при избора.
Въз основа на тези параметри на приложението Dufew Electric предоставя персонализирана инженерна поддръжка, за да помогне на клиентите да изберат подходящи конфигурации на резистори за различни индустриални спирачни системи.
Dufew Electric Corrugated Resistor Cabinet е проектиран за промишлени приложения, изискващи надеждно поглъщане на енергия и стабилна ефективност при спиране. Обикновено се използва в инверторни системи със средно и високо напрежение, кранове и подемно оборудване, асансьори, валцовани мелници, минни машини, системи за обработка на пристанища, лентови транспортьори, платформи за изпитване на двигатели и други приложения за индустриално управление на енергията.
| Сравнение | Шкаф с гофриран резистор | Конвенционална резисторна кутия |
|---|---|---|
| Капацитет на мощността | До 500KW | Обикновено по-нисък диапазон на мощност |
| Възможност за напрежение | До 3000V | Основно приложения с ниско напрежение |
| Структура | Модулен многослоен дизайн | Единична интегрирана структура |
| Поддръжка | Смяна на индивидуален модул | Пълна поддръжка на агрегата |
| Охлаждане | Оптимизиран дизайн на въздушния поток | Ограничено разсейване на топлината |
| Приложение | Тежки индустриални системи | Малко и средно оборудване |
Професионални възможности за производство на силова електроника
Dufew Electric е специализирана в промишлени силови резистори, спирачни системи, реактори, трансформатори и решения за контрол на мощността.
С професионални производствени процеси и възможности за електрически тестове, Dufew Electric предоставя надеждни решения за резисторни шкафове за глобални индустриални клиенти.
Dufew Electric предоставя професионални решения за опаковане и транспортиране на гофрирани резисторни шкафове.
Всеки шкаф е сигурно опакован със стандартни за износ дървени кутии, подсилени фиксиращи конструкции и материали за защита от влага, за да се осигури безопасна доставка по време на транспортиране на дълги разстояния.
Наличните методи за доставка включват:
- Морски транспорт: Подходящ за големи международни поръчки и тежко индустриално оборудване.
- Сухопътен транспорт: Предлага се за вътрешна доставка и транспорт от фабриката до обекта.
- Железопътен транспорт: Подходящ за трансграничен транспорт на индустриално оборудване.
- Въздушен транспорт: Предлага се за спешни малки размери или поръчки за замяна.
Преди изпращане всеки гофриран резисторен шкаф се проверява, сигурно се опакова и подготвя в съответствие с изискванията за международен транспорт.
Dufew Electric се фокусира върху индустриални резистори, спирачни системи, реактори, трансформатори и решения за контрол на мощността.
Стойностите на съпротивлението, номиналната мощност, структурите на шкафа и изискванията за инсталиране могат да бъдат персонализирани според нуждите на проекта.
Стриктният избор на материали, контролът на производството и процедурите за тестване гарантират стабилна работа в тежки индустриални среди.
Dufew Electric поддържа OEM клиенти, дистрибутори и индустриални потребители по целия свят с професионално техническо обслужване и поддръжка за доставка.
Dufew Electric следва стриктни процедури за контрол на качеството през целия производствен процес, включително проверка на материалите, електрически тестове и проверка на крайния продукт.
Нашите гофрирани резисторни шкафове се поддържат от:
- Сертифициране на системата за управление на качеството ISO 9001
- CE сертификат
- Доклади за изпитване на продукта
- Записи от изпитване на електрически характеристики
Тези сертификати и документи за качество гарантират надеждна работа, безопасност и съответствие за глобални индустриални приложения.
Този продукт се използва главно за разсейване на енергия с висока мощност в индустриални спирачни системи, инверторни приложения и оборудване за моторно задвижване. Той абсорбира регенеративна енергия, генерирана по време на забавяне на двигателя, за да помогне за защита на силовите електронни системи от проблеми с пренапрежение.
Dufew Electric предоставя персонализирани решения с номинална мощност от 20KW до 500KW според изискванията на различни промишлени приложения, включително честота на спиране, нужди от поглъщане на енергия и работни условия.
да Dufew Electric може да персонализира стойностите на съпротивлението, капацитета на мощността, размерите на шкафа, методите на охлаждане и инсталационните структури въз основа на специфични технически изисквания.
Той се прилага широко в кранове, асансьори, минно оборудване, валцувани мелници, пристанищни машини, конвейери и други тежки промишлени системи, които изискват надеждно усвояване на енергия.
Dufew Electric прилага резистор с ниска индуктивност, връзки с медни шини, системи за температурна защита и стриктни процедури за проверка на качеството, за да поддържа стабилна работа по време на дългосрочна работа.
да Dufew Electric предоставя персонализирани решения за силова електроника за OEM клиенти, дистрибутори и индустриални потребители по целия свят, включително техническа поддръжка и комуникация по проекти.
Охлаждащият дизайн може да бъде конфигуриран с естествена вентилация или принудително въздушно охлаждане с помощта на индустриални вентилатори според генерирането на топлина, работния цикъл и средата на инсталиране.
