Предлагаме цялостно портфолио, включващо резистори, спирачни модули, реактори, силови филтри и трансформатори, с пълни опции за персонализиране, за да отговорим на изискванията на различни приложения.
Съвременните промишлени задвижващи системи използват високоскоростна превключваща технология за подобряване на енергийната ефективност и точността на управление на двигателя. Операциите по превключване на инвертора обаче могат да генерират кондуктивни смущения, ток в общ режим и високочестотен шум, който може да повлияе на околното оборудване и цялостната ефективност на EMC на системата.

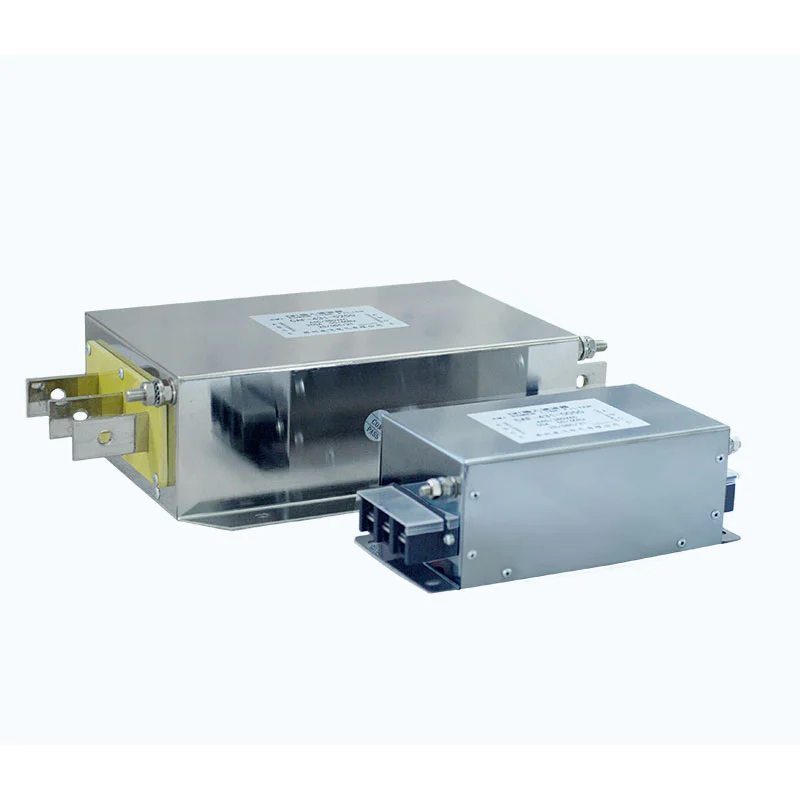

Dufew Electric Electromagnetic Compatibility Filter интегрира оптимизирани филтриращи компоненти, включително:
- Дросели с общ режим
- X/Y предпазни кондензатори
- Филтърни реактори
- Демпфиращи компоненти
Филтриращата мрежа създава висок импеданс за нежелани високочестотни смущения, като същевременно поддържа стабилно предаване на енергия.
В зависимост от изискванията за инсталиране, филтърът помага за контролиране на:
- Проведени смущения, връщащи се към захранващата мрежа
- Високочестотен шум при превключване, генериран от силовата електроника
- Синфазен ток между оборудването и земята
- Електромагнитни смущения, засягащи близки устройства
Решението помага:
- Подобрете ефективността на електромагнитната съвместимост
- Намалете смущенията между свързаното оборудване
- Подобрете стабилността на VFD и серво системата
- Поддържа надеждна промишлена работа
Индустриалните задвижващи системи могат да генерират смущения както на входната мощност, така и на изходната страна на двигателя. Интегрираната филтрираща структура на Dufew е проектирана да намали проводимите емисии, да ограничи предаването на високочестотни смущения, да опрости интегрирането на шкафа и да поддържа електромагнитната съвместимост в рамките на цялостната система.
Електромагнитни смущения могат да се появят чрез пътища в общ режим между електрически вериги и земята или чрез пътища в диференциален режим между захранващи проводници. Dufew оптимизира магнитните компоненти и кондензаторните мрежи, за да адресира и двата режима на смущения според изискваните характеристики на филтриране.
Филтърът използва оптимизирани магнитни структури, за да осигури стабилни импедансни характеристики в необходимия честотен диапазон. Дизайнът взема предвид ефективността на филтриране, магнитните загуби, термичното поведение и дългосрочните работни условия за индустриални приложения.
Филтърът помага за контролиране на смущенията, генерирани от превключване на силовата електроника, като намалява проводимите емисии и електромагнитните смущения, като същевременно поддържа съвместимостта между свързаното оборудване.
За системи, базирани на инвертор, филтърът може да помогне за намаляване на високочестотния шум при превключване, смущенията в общ режим и свързаното с кабела електромагнитно излъчване, като поддържа стабилна работа на двигатели и друго свързано електрическо оборудване.
Dufew проектира филтриращи решения според различни шкафове и системни изисквания, с опции за компактни инсталационни структури, опростено окабеляване, гъвкав монтаж и персонализирани електрически параметри.
Филтърът за електромагнитна съвместимост Dufew е подходящ за индустриални системи, изискващи подобрен контрол на смущенията.
| Приложение | функция |
|---|---|
| VFD системи | Намаляване на проводимите и високочестотни смущения |
| Серво задвижвания | Подобрете EMC стабилността |
| CNC оборудване | Намалете въздействието на електрическия шум |
| Индустриална автоматизация | Подобрете съвместимостта на оборудването |
| Прецизно оборудване | Намалете електромагнитните смущения |
| Двигателни системи с дълъг кабел | Контролирайте високочестотните ефекти на предаване |
Типичните отрасли включват:
- Индустриална автоматизация
- CNC обработка
- Производствено оборудване
- Медицинска електроника
- Системи за тестване
- Прецизно електронно производство
Различното оборудване и приложения изискват различни параметри на филтриране. Dufew Electric предоставя инженерна поддръжка въз основа на номинално напрежение, номинален ток, честота на превключване, дължина на кабела, инсталационна среда и изисквания за изпитване на електромагнитната съвместимост, за да се определят подходящи спецификации на филтъра за промишлена силова електроника и контрол на електромагнитни смущения.
За персонализирани проекти клиентите могат да предоставят параметри на оборудването, електрически чертежи, условия на приложение или изисквания за EMC тестове за техническа оценка. Dufew Electric поддържа както стандартно захранване с филтър, така и специфични за приложението конфигурации.
Dufew Electric е специализирана в компоненти за индустриална силова електроника, включително EMC филтри, хармонични филтри, реактори, спирачни резистори и персонализирани електрически компоненти. Неговите производствени процеси могат да обхващат обработка на магнитна сърцевина, прецизно навиване, обработка на изолация, вакуумно импрегниране и проверка на електрическите параметри.
Ключовите проверки на качеството могат да включват:
- Изпитване на устойчивост на изолация
- Изпитване на диелектрична устойчивост
- Проверка на електрическите характеристики
- Валидиране на повишаване на температурата
- Окончателна проверка на качеството
Dufew Electric поддържа производство на OEM, персонализирано разработване на филтри, поддръжка на инженерни приложения и сътрудничество в индустриални проекти, с продуктови спецификации и изисквания за тестване, коригирани според приложението и изискванията на клиента.
| Параметър | Спецификация |
|---|---|
| Номинално напрежение | 220VAC / 380VAC / 690VAC / 1140VAC |
| Работна честота | 50Hz / 60Hz / Персонализирано |
| Rated Current | 5А-1600А |
| Тип филтър | EMC решение за филтриране на вход/изход |
| Диелектрична якост | Линия към линия: 1500VDC / 60S; Линия-земя: 2500VDC / 60S |
| Изолационно съпротивление | ≥100MΩ |
| Възможност за претоварване | 1,4 × номинален ток за 1 минута |
| Степен на защита | IP00 / IP20 |
| Клас на изолация | Клас F (155 ℃) |
| Степен на забавяне на горенето | UL94V-2 |
| Сравнение | Интегриран EMC филтър | Стандартен EMI филтър |
|---|---|---|
| Позиция на филтриране | Защита на входната и изходната система | Главно филтриране от страна на входа |
| Основна функция | Контролира електромагнитни смущения на системно ниво | Намалява провеждания шум |
| Приложение | VFD и индустриални задвижващи системи | Общо електронно оборудване |
| Структура | Интегрирано филтриращо решение | Единична филтрираща верига |
| Съвместимост на двигателната система | Подходящ за сложни индустриални приложения | Основно защита на ниво оборудване |
Филтърът за електромагнитна съвместимост намалява електромагнитните смущения, генерирани от силово електронно оборудване, и спомага за подобряване на EMC производителността на системата.
Изборът зависи от номиналното напрежение, капацитета на тока, характеристиките на превключване, кабелната конфигурация, инсталационната среда и изискваната електромагнитна съвместимост.
Мястото на инсталиране зависи от системните изисквания. Филтрирането от страна на входа помага за намаляване на смущенията, предавани към електрическата мрежа, докато филтрирането от страната на изхода помага за контролиране на високочестотния шум, генериран по време на работа на инвертора.
да Dufew предоставя персонализирани EMC филтриращи дизайни според електрическите параметри, условията на приложение, изискванията на шкафа и спецификациите на проекта.
