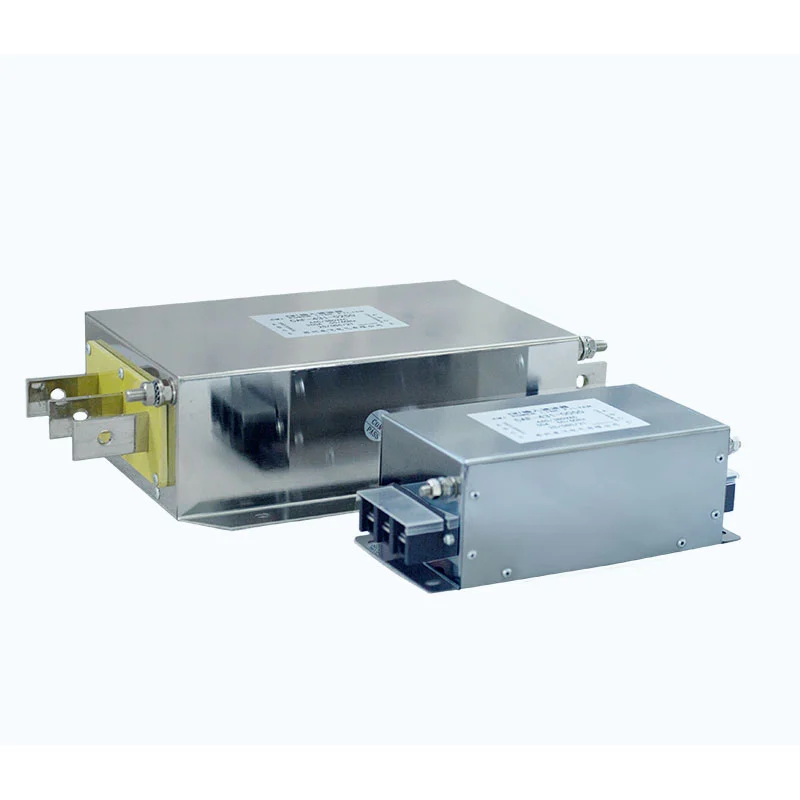

Филтърът за електромагнитни смущения включва многостепенна мрежа за нискочестотно филтриране, състояща се от общ режим на дросел, X кондензатори, Y кондензатори и резистори.
Дроселът с общ режим използва два проводника, навити на една и съща магнитна сърцевина и представлява висок импеданс за смущения в общ режим. X кондензаторите са свързани през линейните проводници, за да потиснат смущенията в диференциалния режим, докато Y кондензаторите са свързани между захранващите линии и земята, за да осигурят път за високочестотен синфазен шум към земята.
Тези компоненти работят заедно, за да осигурят широколентово потискане на EMI. Многостепенната филтрираща структура е оптимизирана според честотните характеристики на смущението, които обикновено се срещат в приложенията на задвижване с променлива честота.
| Параметър | Спецификация |
|---|---|
| Номинално напрежение | 220VAC / 380VAC / 690VAC / 1140VAC |
| Работна честота | 50Hz / 60Hz / до 500Hz |
| Номинален ток | 5A--1600A |
| Диелектрична якост | Линия към линия: 1500VDC, 60s; Линия-земя: 2500VDC, 60s |
| Изолационно съпротивление | >100MΩ при 1000VDC |
| Капацитет на претоварване | 1,4 × номинален ток за 1 минута, с поне 15-минутни интервали |
| Максимална дължина на кабела | 400m за екраниран кабел; 300m за неекраниран кабел |
| Степен на защита | IP00 / IP20 |
| Клас на изолация | T40 / F (155°C) |
| Степен на огнеустойчивост | UL94 V-2 |
| Продуктов стандарт | GB/T 15287/8 |
- Потискане на общ и диференциален режим: Филтриращата мрежа е проектирана да отслабва електромагнитните смущения както в общ, така и в диференциален режим.
- Двупосочно потискане на EMI: Филтърът може да смекчи смущенията, пътуващи между захранването и свързаното оборудване, като помага за намаляване на предаването на нежелан шум и в двете посоки.
- Съвместимост на VFD приложения: Проектиран за системи с променливо честотно задвижване, където свързаните с превключването електромагнитни смущения и проводим шум изискват допълнително потискане.
- Многостепенно филтриране: Комбинацията от общ режим на дросел, X кондензатори, Y кондензатори и резистивни елементи осигурява многостепенно филтриране.
- Широка електрическа гама: Опции за номинално напрежение от 220VAC до 1140VAC и опции за номинален ток от 5A до 1600A поддържат широк спектър от индустриални енергийни приложения.
- Дизайн с нисък ток на утечка: Филтриращата структура е проектирана с отчитане на тока на утечка и изискванията за заземяване на системата.
- Приложения с дълги кабели: Предлагат се подходящи конфигурации за VFD системи, използващи дълги кабели на двигателя, в зависимост от действителните условия на задвижване, кабел, двигател и монтаж.
- Персонализиран избор: Dufew Electric може да оцени номинално напрежение, ток, честота, дължина на кабела, условия на инсталиране и други параметри на приложение за избор на продукт.
Филтърът за електромагнитни смущения е подходящ за индустриални приложения, където електромагнитната съвместимост и качеството на захранването са важни, включително:
1. Промишлено оборудване със строги изисквания за електромагнитна съвместимост.
2. Системи, използващи множество VFD, където електромагнитните смущения между задвижванията трябва да бъдат контролирани.
3. VFD входни приложения, при които кондуктивни или излъчвани смущения могат да повлияят на електрическата мрежа или близкото оборудване.
4. VFD системи, засегнати от електрически смущения, хармонични смущения или прекомерен електромагнитен шум.
5. Промишлено оборудване, изискващо допълнителна защита срещу необичайна работа, свързана със смущения.
6. Оборудване за промишлено производство и автоматизация.
7. Възобновяема енергия и системи за съхранение на енергия, използващи силово електронно оборудване.
8. Моторни задвижващи системи с дълги кабели или взискателни електромагнитни среди.
Изборът на филтър за електромагнитни смущения изисква повече от съвпадащи напрежение и ток. Филтърът трябва да бъде оценен в съответствие с пълната електрическа система, конфигурацията на оборудването и инсталационната среда, за да се гарантира, че избраната спецификация е подходяща за предвиденото приложение.
Dufew Electric може да поддържа техническа оценка въз основа на номинално напрежение и ток, работна честота, номинална мощност на VFD, смущения в общ режим и диференциален режим, дължина на кабела на двигателя, конфигурация на екраниран или неекраниран кабел, условия на заземяване, място за инсталиране, топлинни изисквания, електромагнитна среда и чертежи на клиента или технически спецификации.
За персонализирани проекти клиентите могат да предоставят електрически спецификации, технически чертежи, физически проби, информация за оборудването или условия за приложение за инженерна оценка. Въз основа на тези изисквания Dufew Electric може да достави стандартни продукти или да разработи конфигурации на филтри, специфични за приложението.
Изберете номиналното напрежение и номиналния ток на филтъра според номиналната мощност на VFD и електромагнитната среда. Като обща насока за избор, номиналният ток на филтъра може да бъде избран на приблизително 1,2--1,5 пъти номиналния ток на оборудването, в зависимост от действителното приложение и препоръките на производителя. Номиналното напрежение на филтъра трябва да съответства на работното напрежение на VFD.
Проверете корпуса за повреди, проверете дали клемите са непокътнати и се уверете, че маркировките и спецификациите на продукта са ясно видими.
Инсталирайте филтъра на входната точка на захранването на оборудването или на входната страна на източника на смущения, като например VFD, и го дръжте възможно най-близо до защитеното оборудване.
Когато се монтира върху метален контролен шкаф, осигурете достатъчен контакт метал към метал между корпуса на филтъра и корпуса, за да поддържате разсейване на топлината и електромагнитно екраниране.
Използвайте обозначените монтажни отвори, за да закрепите филтъра вътре в контролния шкаф или върху монтажната плоча. Уверете се, че филтърът е здраво монтиран и че съвпадението на импеданса и изискванията за заземяване са правилно взети предвид.
Свържете филтъра последователно между захранването и входа на VFD съгласно електрическата схема. Не обръщайте входните и изходните клеми.
Заземителната клема трябва да бъде надеждно свързана със защитно заземяване. Поддържайте заземителната връзка възможно най-къса; препоръчва се дължина на заземителния проводник не повече от 30 см.
Не свързвайте входните кабели на филтъра заедно с кабелите от страната на товара или изходните проводници. Това може да увеличи електромагнитното свързване между входната и изходната страна и значително да намали способността на филтъра да потиска EMI.
Входното и изходното окабеляване трябва да се насочат отделно, за да се сведе до минимум нежеланото свързване.
След като потвърдите, че всички връзки са правилни, включете захранването на системата и наблюдавайте работното състояние на VFD. Проверете дали очакваното намаляване на електромагнитните смущения и необичайните работни условия е постигнато.
| Фактор за сравнение | Dufew интегриран композитен EMI филтър | Конвенционален прост филтър |
|---|---|---|
| Филтрираща структура | Многостепенно филтриране с помощта на комбинация от общ режим на дросел, X кондензатори, Y кондензатори и резистивни елементи | Обикновено разчита на по-проста едностепенна индуктивна структура |
| Потискане на EMI | Проектиран да адресира смущения както в общ, така и в диференциален режим | Потискането на високочестотните смущения може да бъде ограничено в зависимост от структурата на филтъра |
| Топлинно управление | Интегрираният структурен дизайн може да поддържа по-организирано подреждане на компонентите и управление на топлината | Концентрацията на компонентите може да увеличи локализираното натрупване на топлина при непрекъснати условия на високо натоварване |
| Монтаж | Интегрираната конфигурация на филтъра може да опрости монтажа и електрическото свързване | Отделните филтриращи компоненти може да изискват допълнителен монтаж и окабеляване |
| Управление на материалите | Една интегрирана единица може да опрости кодирането на материалите и управлението на инвентара | Множеството компоненти могат да увеличат броя на материалните елементи |
| Обхват на приложение | Подходящ за VFD системи и промишлени среди с взискателни изисквания за EMI | По-подходящ за относително прости приложения в зависимост от електрическата среда |
Dufew Electric е базиран в Китай производител и доставчик на компоненти за силова електроника, с производствени възможности, обхващащи индустриални резистори, спирачни системи, реактори, EMI филтри, силови филтри, трансформатори и персонализирани електрически компоненти. За филтрите за електромагнитни смущения производството и инспекцията се извършват в съответствие със спецификациите на продукта, приложимите технически изисквания и изискванията на клиента.
Производственият процес обхваща избор на материал, сглобяване на компоненти, електрически тестове, проверка на производителността, окончателна проверка, опаковане и изпращане. Ключовите проверки на качеството могат да включват:
- Проверка на номинално напрежение и ток
- Изпитване на устойчивост на изолация
- Изпитване на диелектрична якост
- Тестване на електрически характеристики
- Визуална проверка и проверка на размерите
- Проверка на клеми и връзки
- Крайна проверка на продукта
Продуктовите спецификации и изискванията за проверка се контролират по време на производството, за да се поддържат постоянни електрически характеристики и качество на продукта. Специфични за продукта записи от тестове и техническа документация също могат да бъдат предоставени според изискванията на проекта.
Dufew Electric поддържа съответните сертификати за качество, продуктова документация и записи за изпитване в подкрепа на оценката на клиентите и изискванията за доставки.
Приложимите сертификати и технически документи могат да бъдат предоставени за преглед според конкретния продукт, проект и изискванията на клиента.
Като доставчик на компоненти за силова електроника в Китай, Dufew Electric поддържа международни B2B поръчки от избор на продукт и оценка на проби през производство, инспекция, опаковане и доставка.
Typical delivery arrangements can be coordinated according to order volume, product dimensions, destination, lead time, and customer requirements.
Наличните логистични опции могат да включват:
- Морски транспорт: Подходящ за редовни и големи международни поръчки.
- Въздушен транспорт: Подходящ за спешни пратки, мостри и поръчки с по-малък обем.
- Експресна доставка: Подходяща за технически проби и малки пакети, където се изисква по-бърза доставка.
- Определен от клиента спедитор: Dufew Electric може да координира пратката с номинирания от клиента логистичен доставчик, когато е необходимо.
Опаковките за износ могат да бъдат подредени според структурата на продукта и изискванията за транспортиране, за да помогнат за защитата на електрическите компоненти по време на обработка и международен транзит.
Dufew Electric се фокусира върху компоненти за силова електроника, включително резистори, спирачни системи, реактори, филтри за електромагнитни смущения, силови филтри и трансформатори.
Изборът на продукт може да бъде оценен според електрически параметри, характеристики на VFD, дължина на кабела, електромагнитна среда, условия на инсталиране и други системни изисквания.
Dufew поддържа персонализирани електрически спецификации, конфигурации, чертежи, мостри и специфични за приложението изисквания, предмет на инженерна оценка.
Производството включва инспекция на материала, контролиран монтаж, електрически тестове, крайна инспекция и продуктова документация в съответствие с приложимите изисквания.
Dufew Electric поддържа производители на оборудване, системни интегратори, дистрибутори, OEM клиенти и промишлени потребители с доставки на продукти и координиране на международната логистика.
Неговата филтрираща мрежа намалява нежелания шум, пътуващ между захранването и свързаното оборудване, като помага за намаляване както на входящите, така и на изходящите електромагнитни смущения.
Да, когато е необходимо допълнително потискане на EMI. Реакторите се справят основно с токовите хармоници и смущенията в мощността, докато EMI филтрите са насочени към електромагнитен шум. Следователно те могат да се допълват взаимно.
Не. Проводниците са електрически изолирани, докато споделят една и съща магнитна сърцевина. При нормална работа в диференциален режим, техните магнитни потоци до голяма степен се компенсират един друг.
No. X кондензатори се използват през линейни проводници за шум в диференциален режим, докато кондензаторите Y се свързват между електропроводи и земя за шум в общ режим. Те имат различни изисквания за безопасност и изолация.
Dufew Electric произвежда компоненти за силова електроника за моторни задвижвания, промишлена автоматизация, възобновяема енергия, съхранение на енергия и системи за контрол на мощността. С инженерна поддръжка, контролирано производство, електрически тестове, персонализиране и възможности за глобални B2B доставки, ние предоставяме надеждни решения, съобразени с различни индустриални изисквания.
